Armoires de Commande (Acier 9 Pliages)

Demande de devis

WebSite: http://controlcabinet-fr.com/1-1-2-control-panel-enclosure.html

Coffrets & Armoires Électriques

Série CBPS

Certifications : certification CE, indice de protection IP65

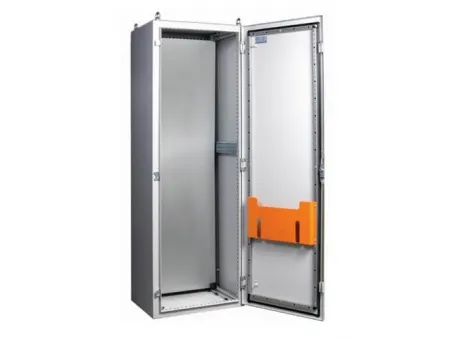

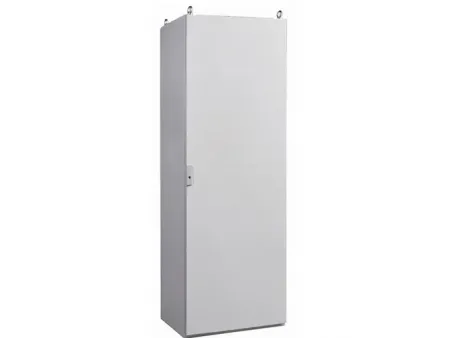

L’armoire à profil neuf pliages PS est réalisée en tôle d’acier laminé à froid de haute qualité, formée avec précision par neuf plis successifs. L’armature adopte une structure de châssis entièrement soudée, offrant une grande résistance et une excellente rigidité, garantissant la stabilité et la durabilité de l’ensemble. Elle peut supporter une charge de 200 à 500 kg, ce qui la rend adaptée aux serveurs de taille moyenne ou aux environnements fortement équipés nécessitant de hautes performances mécaniques et une capacité de charge fiable.

Caractéristiques principales :

Gestion des câbles : La zone d’entrée de câbles en partie basse comprend trois plaques de recouvrement interchangeables pouvant être repositionnées librement. Cette conception facilite l’acheminement et l’entrée des câbles, en maintenant un câblage interne ordonné.
Coloris : Les couleurs standard de l’armoire sont RAL7032 et RAL7035. D’autres coloris peuvent être personnalisés selon les demandes des clients.
Structure modulaire : Les montants et traverses sont assemblés par encliquetage ou par boulonnage, permettant une installation modulaire. Le concept de poutres de montage internes est flexible et peut être ajusté en fonction de la disposition des équipements et des besoins d’installation.
Conception de la porte : Le bord inférieur de la porte est relevé d’environ 25 mm par rapport au sol. Des trous circulaires sont disposés tous les 25 mm, renforçant la rigidité de la porte et permettant l’installation de faisceaux de câbles ou de composants électriques. La barre de renfort en tube carré sur la porte est fixée par vis pour un démontage facile.
Panneaux démontables : Les panneaux latéraux, supérieur et inférieur sont fixés par vis, facilitant le démontage, l’installation et la mise au point sur site des équipements internes.
Indice de protection : L’armoire peut atteindre un degré de protection IP55 ou supérieur, empêchant efficacement la pénétration de poussière et d’eau et assurant un fonctionnement stable des équipements internes en environnement difficile.

Applications

Centres de commande pour l’automatisation industrielle :

Utilisée dans les systèmes d’automatisation industrielle pour le montage d’automates (PLC), variateurs de fréquence, écrans tactiles et autres dispositifs de commande, offrant un support stable et fiable aux systèmes de contrôle.

Spécifications techniques

Modèle	Dimensions (mm)			Modèle	Dimensions (mm)
	H	l	P		H	l	P
CBPS 16060 40	1600	600	400	CBPS 20080 40	2000	800	400
CBPS 16060 50	1600	600	500	CBPS 20080 50	2000	800	500
CBPS 16060 60	1600	600	600	CBPS 20080 60	2000	800	600
CBPS 16080 40	1600	800	400	CBPS 20080 80	2000	800	800
CBPS 16080 50	1600	800	500	CBPS 200100 40	2000	1000	400
CBPS 16080 60	1600	800	600	CBPS 200100 50	2000	1000	500
CBPS 16080 80	1600	800	800	CBPS 200100 60	2000	1000	600
CBPS 18060 40	1800	600	400	CBPS 200100 80	2000	1000	800
CBPS 18060 50	1800	600	500	CBPS 200120 40	2000	1200	400
CBPS 18060 60	1800	600	600	CBPS 200120 50	2000	1200	500
CBPS 18080 40	1800	800	400	CBPS 200120 60	2000	1200	600
CBPS 18080 50	1800	800	500	CBPS 200120 80	2000	1200	800
CBPS 18080 60	1800	800	600	CBPS 22060 40	2200	600	400
CBPS 18080 80	1800	800	800	CBPS 22060 50	2200	600

Configuration standard :

Une plaque de montage galvanisée
Deux profilés de fixation de porte
Une pochette à documents
Deux montants verticaux de montage
Un ensemble luminaire intérieur interrupteur
Une porte avant simple avec panneau arrière

Charnière

Fin de course

Barre en cuivre

Nervure de renfort PVFU LK v

Quelle est la différence entre l’armoire PS à profil neuf pliages et l’armoire ES à profil cinq pliages de type Rittal ?

L’armoire de type PS est une armoire à profil neuf pliages avec structure de châssis. Elle dispose de panneaux latéraux démontables, permet l’assemblage d’armoires en batterie et offre une capacité de charge plus élevée, mais son coût est légèrement supérieur. L’armoire de type ES, également appelée armoire cinq pliages, est formée d’un seul tenant avec panneaux latéraux non démontables. Elle ne peut pas être couplée et est généralement plus économique.

Quelle est la performance d’étanchéité de l’armoire PS en tôle à neuf pliages ?

Comme l’armoire PS possède des panneaux latéraux démontables, ses performances d’étanchéité sont légèrement inférieures à celles de l’armoire ES, ce qui la rend moins adaptée aux applications nécessitant un niveau d’étanchéité très élevé.

Quelle est la méthode d’installation recommandée pour la plaque de montage dans l’armoire métallique PS ?

La méthode d’installation par appui inférieur est recommandée. Comparée aux approches de montage traditionnelles, elle permet de réduire le temps de pose et d’améliorer l’efficacité d’installation.
