Pelle hydraulique ZG3750LC-9 Manufacturer

Pelle hydraulique ZG3750LC-9

Demande de devis

À propos de: http://changlin.fr/6-excavator-zg3750lc-9.html

Poids en ordre de marche: 72500kg
Puissance nominale: 377kW
Capacité du godet: 4.5m³

Commentaires

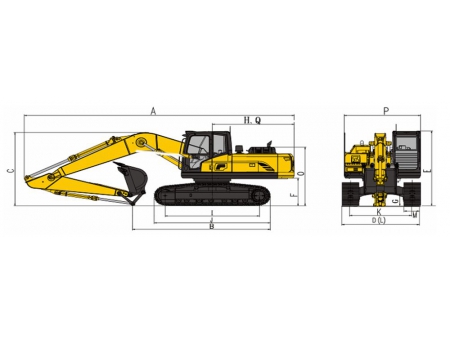

Dimensions (mm)
A	Longueur totale	12930	I	Bande de roulement	4750
B	Longueur de contact au sol (transport)	8290	J	Longueur de la chenille	5960
C	Hauteur totale (au sommet de la flèche)	4730	K	Écartement de la voie	3440/281 0
D	Largeur totale	4310/3680	L	Largeur de la voie	4090/346 0
E	Hauteur totale (au sommet de la cabine)	3705	M	Largeur du patin	650
F	Garde au sol du contrepoids	1550	O	Hauteur du capot	3370
G	Garde au sol	895	P	Largeur du châssis pivotant	3505
H	Rayon d'oscillation de la queue	4145	Q	Distance entre le centre de rotation et la queue	4055

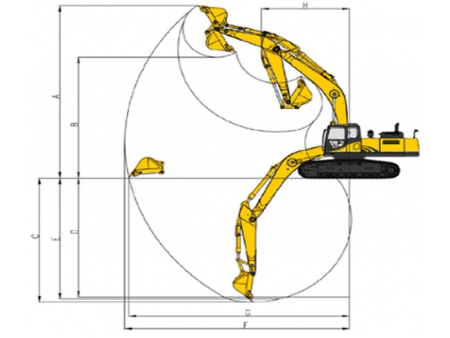

Portée du travail (mm)
A	Hauteur maximale de creusement	11520
B	Hauteur de déversement max.	7710
C	Profondeur d'excavation max.	7350
D	Profondeur de creusement verticale max.	5695
E	Profondeur maximale de fouille pour un fond plat de 2440m (8')	7190
F	Distance de creusement max.	12200
G	Rayon de creusement max. au niveau du sol	11920
H	Rayon d'oscillation min. de l'accessoire de travail	5420

Moteur		Système de déplacement
Modèle	ISUZU 6WG1	Moteur de déplacement	KYB
Type	Rampe commune haute pression, refroidissement par eau, 6 cylindres en ligne, turbocompressée	Nombre de rouleaux de support	8×2
		Nombre de rouleaux porteurs	3×2
Nombre de cylindres	6	Patins de déplacement	49×2
Alésage et course	147mm×154mm	Vitesse de déplacement	3.2/4.9km/h
Cylindrée	15.681L	Force de traction du timon	475kN
Puissance de sortie	377kW/1800 tr/min	Aptitude à la pente	70% (35°)
		Garde au sol	895mm
Système hydraulique		Système d'oscillation
Pompe	KPM	Moteur d'oscillation	KPM
Type	Pompe à double piston, pompe à engrenages et pompe de refroidissement	Type de moteur d'oscillation	M5X180
Débit maximal	280×2 15 45L/min	Vitesse d'oscillation	7 tr/min
Force d'excavation (ISO6015)		Capacités de recharge＆lubrifications
Débit maximal	280×2 15 45L/min	Vitesse d'oscillation	7 tr/min
Force d'excavation (ISO6015)		Capacités de recharge＆lubrifications
Longueur du bras	2900mm	Réservoir de carburant	900L
Force d'excavation du godet	420kN	Système de refroidissement	76L
Force d'excavation du bras	365kN	Huile moteur	52L
		Réservoir d'huile hydraulique	570L
Godet		Poids en ordre de marche et Pression au sol
Type	Godet de pelleteuse	Largeur des patins	650mm
Capacité du godet	4.5m³	Pression au sol	105kPa
Largeur du godet	2170mm	Poids en ordre de marche	72500kg

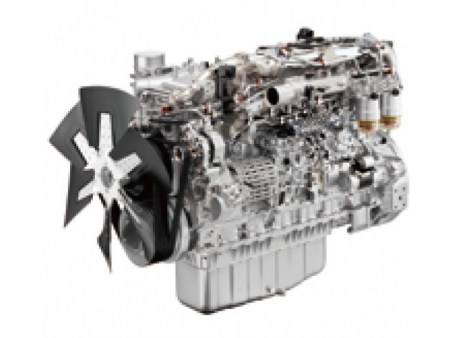

Moteur extrêmement polyvalent

Puissant
Moteur 6WG1 Isuzu très puissant,
Moteur turbo très polyvalent,
Couple élevé, forte puissance et excellente réactivité.
Répond aux besoins des travaux de haute intensité dans les mines.

Excellente efficacité énergétique
Méthode d'injection de carburant optimisée, courbe très améliorée, zone de consommation économique accrue, consommation de carburant réduite, économie de 12 % par rapport aux produits concurrents.

Correspondance entre la puissance et l'intelligence hydraulique

Ensemble complet de systèmes super hydrauliques Kawasaki, haut degré d'adaptation, faible perte de pression, économie d'énergie et efficacité maximale. Adaptation intelligente du système moteur-hydraulique, alimentation en débit selon la demande.

Pompe principale K7V280, couple de sortie supérieur, système hydraulique à débit positif contrôlé de manière électrique, permettant de limiter la perte de pression du système hydraulique. Une association optimale entre la charge et le débit améliore nettement la vitesse de réaction.

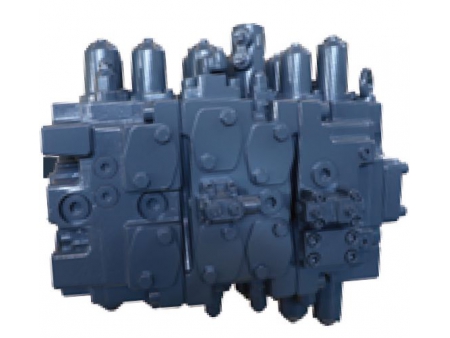

Vanne principale Kawasaki, la meilleure capacité de débit de l'industrie, système de contrôle électronique à débit positif, excellente synchronisation des opérations.

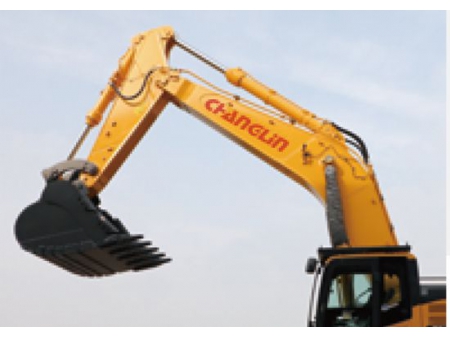

Optimisation du point d'articulation du mécanisme de travail

Manchon autolubrifié en alliage à base de cuivre pour les joints principaux afin de garantir une bonne résistance à l'usure et assurer une durée de vie prolongée. Amélioration du point d'articulation du mécanisme de travail pour permettre au godet de se diriger efficacement vers la voie d'excavation, ce qui réduit considérablement la résistance à l'excavation. La force d'excavation est supérieure de 10 % à celle des produits concurrents

Force d'excavation importante

Force d'excavation du bras : 365kN
Force d'excavation du godet : 420kN

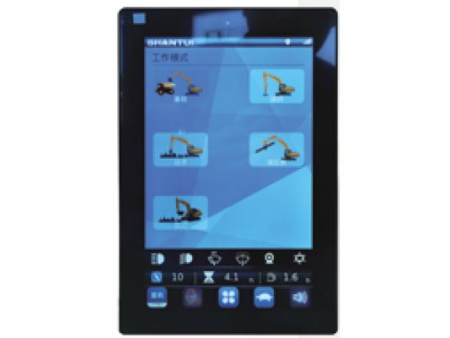

Technologie pour identifier et contrôler les conditions de travail

La technologie d'adaptation dynamique de la puissance est appliquée pour ajuster de manière proactive le point d'absorption de puissance optimal en fonction des diverses conditions de travail, des vitesses et de la plage de consommation de carburant optimale du moteur. Elle permet d'obtenir une adaptation exacte de la puissance du moteur et de la puissance de la pompe hydraulique.
