Gaine thermorétractable à simple paroi, WMPG

Modèle: WMPG

Gaine d'isolation thermorétractable pour barres omnibus

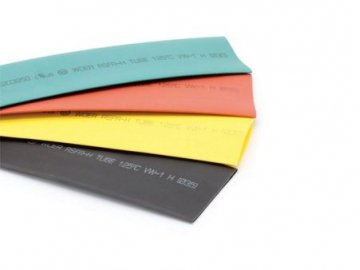

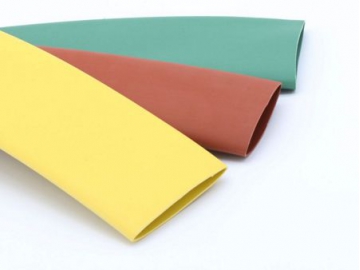

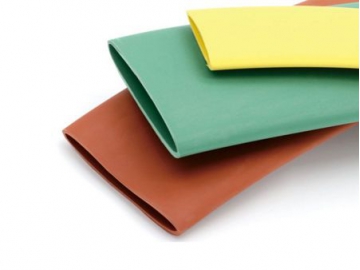

La gaine d'isolation pour barres omnibus WMPG est une gaine thermorétractable à simple paroi réalisée en polyoléfine réticulée. Elle est idéale pour les barres omnibus en cuivre ou en aluminium dans les appareillages de commutation et les postes électriques. Elle assure l'isolation et la protection contre les courts-circuits et les fuites électriques. Plusieurs options de couleur sont disponibles pour permettre de distinguer la couleur des barres omnibus.

Caractéristiques

Rapport de rétraction: 2:1
Conçu en polyoléfine réticulée
Isolation et protection des barres omnibus dans les tableaux de distribution et les postes électriques.

Conforme à la directive RoHS
Température de rétraction : début à 70℃, et récupération complète à 125℃.
Couleur : jaune, rouge, vert, bleu, noir

Applications typiques

Isolation des jeux de barres
Protection contre les courts-circuits et les fuites électriques causés par les petits animaux

Réduction du jeu de barres
Distinction de la couleur des jeux de barres

Données techniques

Propriété	Méthode de l'essai	Performance standard
Résistance à la traction (MPa)	GB/T1040	≥8
Allongement à la rupture (%)	GB/T1040	≥300
Résistance à la traction après vieillissement (MPa)	GB/T1040, GB/T7141	≥6.4 (130℃, 168h)
Allongement à la rupture après vieillissement (%)	GB/T1040, GB/T7141	≥100 (130℃, 168h)
Dureté (Shore A)	GB 2411	≤90
Rigidité diélectrique (kV/mm)	IEC 60243	≥25
Résistivité volumique (Ω.cm)	IEC 60093	≥1×10
Constante diélectrique	IEC 60250	≤3.0
Retrait longitudinal	ASTM-D-2671	≤10%
Excentricité	ASTM-D-2671	≤30%(10kV); ≤50%(35kV)
Absorption d'eau (%)	ISO 62	≤0.5
Inflammabilité (indice d'oxygène)	ISO 4589	≥28

Dimensions

Gaine thermorétractable à simple paroi série WMPG 1kV

Code de commande	Largeur du jeu de barres (carré) (mm)	Tel que fourni (mm)		Après récupération (mm)		Paquet standard (m/rouleau)
Code de commande	Largeur du jeu de barres (carré) (mm)	Diamètre intérieur (Min)	Épaisseur de la paroi	Diamètre intérieur (Max)	Épaisseur de la paroi	Paquet standard (m/rouleau)
1kV WMPG 30/15	30	31.5±1.0	0.50±0.15	≤15	0.95±0.15	50
1kV WMPG 35/18	35	36.5±1.5	0.50±0.15	≤18	1.00±0.15	50
1kV WMPG 40/20	40	41.5±1.5	0.55±0.15	≤20	1.00±0.15	50
1kV WMPG 45/23	45	46.5±1.5	0.55±0.15	≤23	1.00±0.15	25
1kV WMPG 50/25	50	51.0±2.0	0.55±0.15	≤25	1.00±0.15	25
1kV WMPG 60/30	60	60.0±3.0	0.60±0.20	≤30	1.30±0.20	25
1kV WMPG 65/33×	60	65.0±3.0	0.60±0.20	≤33	1.30±0.20	25
1kV WMPG 70/35	70	70.0±3.0	0.65±0.20	≤35	1.30±0.20	25
1kV WMPG 75/38×	75	75.0±3.0	0.65±0.20	≤38	1.30±0.20	25
1kV WMPG 80/40	80/100	80.0±3.0	0.65±0.20	≤40	1.46±0.20	25
1kV WMPG 85/43×	80/100	85.0±3.0	0.65±0.20	≤43	1.46±0.20	25
1kV WMPG 90/45	100	90.0±4.0	0.65±0.20	≤45	1.46±0.20	25
1kV WMPG 100/50	100/120	100.0±4.0	0.65±0.20	≤50	1.46±0.20	25
1kV WMPG 120/60	150	120.0±4.0	0.65±0.20	≤60	1.46±0.20	25
1kV WMPG 150/75	180	150.0±4.0	0.65±0.20	≤75	1.46±0.20	25
1kV WMPG 180/90	MAX	180.0±4.0	0.65±0.20	≤90	1.46±0.20	25
1kV WMPG 210/105×	MAX	210.0±4.0	0.65±0.20	≤105	1.46±0.20	25
1kV WMPG 230/115×	MAX	230.0±4.0	0.65±0.20	≤115	1.46±0.20	25
1kV WMPG 250/125×	MAX	250.0±5.0	0.65±0.20	≤125	1.46±0.20	25
1kV WMPG 300/150×	MAX	300.0±5.0	0.65±0.20	≤150	1.46±0.20	25

Gaine thermorétractable à simple paroi série WMPG 10kV

Code de commande	Largeur du jeu de barres (carré) (mm)	Tel que fourni (mm)		Après récupération (mm)		Paquet standard (m/rouleau)
Code de commande	Largeur du jeu de barres (carré) (mm)	Diamètre intérieur (Min)	Épaisseur de la paroi	Diamètre intérieur (Max)	Épaisseur de la paroi	Paquet standard (m/rouleau)
10kV WMPG 15/8	15/12	15.0±0.8	1.20±0.30	≤8	2.10±0.30	25
10kV WMPG 20/10	20/15	20.0±0.8	1.20±0.30	≤10	2.10±0.30	25
10kV WMPG 25/12	25/18	25.0±0.8	1.20±0.30	≤12	2.10±0.30	25
10kV WMPG 30/15	30/20	30.0±0.8	1.20±0.30	≤15	2.10±0.30	25
10kV WMPG 40/20	40/30	40.0±1.0	1.20±0.30	≤20	2.30±0.30	25
10kV WMPG 50/25	50/35	50.0±2.0	1.20±0.30	≤25	2.30±0.30	25
10kV WMPG 60/30	60/45	60.0±3.0	1.20±0.30	≤30	2.30±0.30	25
10kV WMPG 65/33×	65/45	65.0±3.0	1.20±0.30	≤33	2.30±0.30	25
10kV WMPG 70/35	70/50	70.0±3.0	1.20±0.30	≤35	2.30±0.30	25
10kV WMPG 75/38×	75/50	75.0±3.0	1.20±0.30	≤38	2.30±0.30	25
10kV WMPG 80/40	80/55	80.0±3.0	1.20±0.30	≤40	2.30±0.30	25
10kV WMPG 85/43×	80/65	85.0±3.0	1.20±0.30	≤43	2.40±0.30	25
10kV WMPG 100/50	100/75	100.0±4.0	1.20±0.30	≤50	2.40±0.30	25
10kV WMPG 120/60	120/85	120.0±4.0	1.20±0.30	≤60	2.40±0.30	25
10kV WMPG 150/75	150/105	150.0±4.0	1.20±0.30	≤75	2.40±0.30	25
10kV WMPG 180/90	180/120	180.0±5.0	1.20±0.30	≤90	2.40±0.30	25
10kV WMPG 210/105×	210/140	210.0±5.0	1.20±0.30	≤105	2.40±0.30	20
10kV WMPG 230/115	230/150	230.0±5.0	1.20±0.40	≤115	2.40±0.30	20
10kV WMPG 250/125×	250/180	250.0±5.0	1.20±0.40	≤125	2.40±0.30	20
10kV WMPG 300/150×	300/210	300.0±5.0	1.20±0.40	≤150	2.40±0.30	15

Gaine thermorétractable à simple paroi série WMPG 20kV

Code de commande	Largeur du jeu de barres (carré) (mm)	Tel que fourni (mm)		Après récupération (mm)		Paquet standard (m/rouleau)
Code de commande	Largeur du jeu de barres (carré) (mm)	Diamètre intérieur (Min)	Épaisseur de la paroi	Diamètre intérieur (Max)	Épaisseur de la paroi	Paquet standard (m/rouleau)
20kV WMPG 15/8	15/12	15.0±0.8	1.30±0.30	≤8	2.50±0.20	25
20kV WMPG 20/10	20/15	20.0±0.8	1.30±0.30	≤10	2.50±0.20	25
20kV WMPG 25/13	25/18	25.0±0.8	1.30±0.30	≤13	2.50±0.20	25
20kV WMPG 30/15	30/20	30.0±0.8	1.30±0.30	≤15	2.50±0.20	25
20kV WMPG 40/20	40/30	40.0±1.0	1.40±0.40	≤20	2.80±0.30	25
20kV WMPG 50/25	50/35	50.0±2.0	1.40±0.40	≤25	2.80±0.30	25
20kV WMPG 60/30	60/45	60.0±3.0	1.40±0.40	≤30	2.80±0.30	25
20kV WMPG 65/33×	65/45	65.0±3.0	1.40±0.40	≤33	2.80±0.30	25
20kV WMPG 70/35	70/50	70.0±3.0	1.40±0.40	≤35	2.80±0.30	25
10kV WMPG 75/38	75/50	75.0±3.0	1.40±0.40	≤38	2.80±0.30	25
20kV WMPG 80/40	80/55	80.0±3.0	1.40±0.40	≤40	2.80±0.30	25
20kV WMPG 85/43×	80/65	85.0±3.0	1.40±0.40	≤43	2.80±0.30	25
20kV WMPG 100/50	100/75	100.0±4.0	1.40±0.40	≤50	2.80±0.30	25
20kV WMPG 120/60	120/85	120.0±4.0	1.40±0.40	≤60	2.80±0.30	25
20kV WMPG 150/75	150/105	150.0±4.0	1.40±0.40	≤75	2.80±0.30	25
20kV WMPG 180/90	180/120	180.0±5.0	1.40±0.40	≤90	2.80±0.30	25
20kV WMPG 210/105×	210/140	210.0±5.0	1.40±0.40	≤105	2.80±0.30	20
20kV WMPG 230/115×	230/150	230.0±5.0	1.40±0.40	≤115	2.80±0.30	20

Gaine thermorétractable à simple paroi série WMPG 35kV

Code de commande	Largeur du jeu de barres (carré) (mm)	Tel que fourni (mm)		Après récupération (mm)		Paquet standard (m/rouleau)
Code de commande	Largeur du jeu de barres (carré) (mm)	Diamètre intérieur (Min)	Épaisseur de la paroi	Diamètre intérieur (Max)	Épaisseur de la paroi	Paquet standard (m/rouleau)
35kV WMPG 30/15	30	30.0±1.0	1.90±0.50	≤15	4.00±0.30	15
35kV WMPG 35/18	30/40	35.0±1.0	1.90±0.50	≤18	4.00±0.30	15
35kV WMPG 40/20	40	40.0±1.0	1.90±0.50	≤20	4.00±0.30	15
35kV WMPG 50/25	50	50.0±2.0	1.90±0.50	≤25	4.00±0.30	15
35kV WMPG 60/30	60	60.0±2.0	1.90±0.50	≤30	4.00±0.30	15
35kV WMPG 65/33×	60/70	65.0±2.0	1.90±0.50	≤33	4.00±0.30	15
35kV WMPG 70/35	70	70.0±2.0	1.90±0.50	≤35	4.00±0.30	15
35kV WMPG 75/38×	70/80	75.0±2.0	1.90±0.50	≤38	4.00±0.30	15
35kV WMPG 80/40	80/100	80.0±4.0	1.90±0.50	≤40	4.00±0.30	15
35kV WMPG 100/50	100/120	100.0±4.0	1.90±0.50	≤50	4.00±0.30	15
35kV WMPG 120/60	150	120.0±4.0	1.90±0.50	≤60	4.00±0.30	15
35kV WMPG 150/75	180	150.0±4.0	1.90±0.50	≤75	4.00±0.30	15
35kV WMPG 180/90*	MAX	180.0±5.0	1.90±0.50	≤90	4.00±0.30	15
35kV WMPG 210/105*	MAX	210.0±5.0	1.90±0.50	≤105	4.00±0.30	15
35kV WMPG 230/115*	MAX	230.0±5.0	1.90±0.50	≤115	4.00±0.30	15
35kV WMPG 250/125*	MAX	250.0±5.0	1.90±0.50	≤125	4.00±0.30	15
35kV WMPG 300/150*	MAX	300.0±5.0	1.90±0.50	≤150	4.00±0.30	15

Remarque : les tailles marquées d'un * ne sont pas des articles de stock standard.
