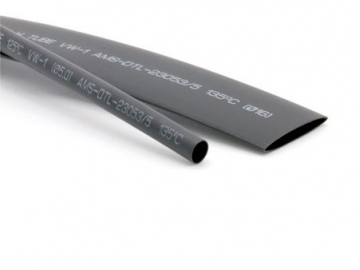

Gaine thermorétractable à simple paroi, RSFR-135G(2X)
Modèle: RSFR-135G(2X)
Gaine thermorétractable ignifuge et multi-usages

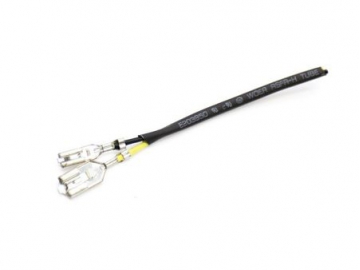

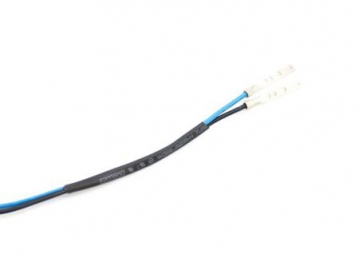

La gaine thermorétractable à simple paroi RSFR-135G(2X) est une gaine thermorétractable flexible et ignifuge adaptée à de nombreuses applications industrielles et militaires. Elle peut isoler et protéger électriquement les composants en ligne, les épissures de fils et les connexions électriques.
Caractéristiques
- Rapport de rétraction: 2:1
- Flexible
- Convient à diverses applications
- Température de fonctionnement en continu: -55℃ à 135℃
- Température de rétraction complète : 120℃
- Conforme à la directive RoHS
- Conforme à SAE-AMS-DTL-23053/5, Classe 1 et 3
- Isolation électrique
- Soulagement des contraintes pour les connecteurs et les épissures
- Protection contre les dommages mécaniques et l'abrasion
- Résistance à l'humidité et à la corrosion
- Mise en faisceau des fils
- Harnachement des fils
| Propriété | Méthode de l'essai | Performance typique |
| Résistance à la traction (MPa) | ASTM D 2671 | ≥10.4 |
| Allongement ultime (%) | ASTM D 2671 | ≥200 |
| Résistance à la traction après vieillissement thermique (MPa) | 175℃×168h | ≥7.3 |
| Allongement ultime après vieillissement thermique (%) | 175℃×168h | ≥100 |
| Modification longitudinale (%) | ASTM D 2671 | -5%～ 5% |
| Inflammabilité | ASTM D 2671, méthode C | VW-1 |
| Résistance à la tension | UL 224, 2500V, 60s | Pas de rupture |
| Choc thermique | UL 224,250℃×4h | Pas de fissures, de coulures ou de gouttes |
| Rigidité diélectrique (kV/mm) | ASTM D 149 | ≥15 |
| Résistivité volumique (Ω.cm) | ASTM D 876 | ≥1014 |
| Taille | Tel que fourni | Après récupération | Paquet standard | ||
| pouce | mm | Diamètre intérieur (mm) | Diamètre intérieur, Max (mm) | Épaisseur de la paroi, nominale (mm) | Longueur de la bobine (m/bobine) |
| 3/64 | 0.8 | 1.30±0.10 | ≤0.58 | 0.41±0.07 | 305 |
| 1/16 | 1.2 | 1.70±0.10 | ≤0.79 | 0.43±0.07 | 305 |
| 3/32 | 2.0 | 2.50±0.10 | ≤1.17 | 0.51±0.07 | 305 |
| 1/8 | 3.0 | 3.50±0.10 | ≤1.58 | 0.51±0.07 | 305 |
| 3/16 | 4.5 | 5.00±0.10 | ≤2.36 | 0.51±0.07 | 152.5 |
| 1/4 | 6.0 | 6.60±0.10 | ≤3.18 | 0.64±0.07 | 152.5 |
| 3/8 | 9.0 | 9.65±0.10 | ≤4.75 | 0.64±0.07 | 76.25 |
| 1/2 | 12.0 | 13.00±0.20 | ≤6.35 | 0.64±0.07 | 76.25 |
| 3/4 | 18.0 | 19.50±0.30 | ≤9.53 | 0.76±0.07 | 76.25 |
| 1 | 25.0 | 26.00±0.30 | ≤12.7 | 0.89±0.07 | 100 |
| 5/4 | 30.0 | 31.00±0.50 | ≤15.0 | 0.89±0.07 | 61 |
| 3/2 | 38 .0 | 39.00±0.50 | ≤19.1 | 1.00±0.07 | 50 |
| 2 | 50.0 | 52.50±1.50 | ≤25.4 | 1.15±0.07 | 50 |
| 3 | 75.0 | 79.00±2.0 | ≤38.1 | 1.27±0.07 | 50 |
| 4 | 100.0 | 104.0±2.0 | ≤50.8 | 1.40±0.07 | 50 |
