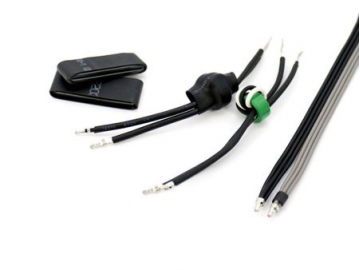

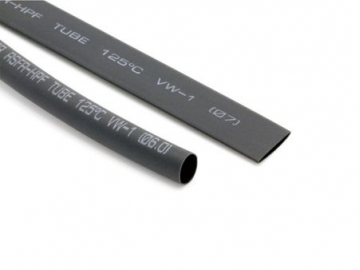

Gaine thermorétractable à simple paroi, RSFR-(2X)125HPF

Modèle: RSFR-(2X)125HPF

Gaine thermorétractable sans halogène, sans phosphore rouge, retardatrice de flamme

La gaine thermorétractable à simple paroi RSFR-(2X)125HPF est une gaine thermorétractable sans halogène et sans phosphore rouge. Conçue à partir de polyoléfine réticulée par rayonnement, cette gaine thermorétractable présente d'excellentes performances, moins de fumée et une faible toxicité lorsqu'elle brûle. Elle convient principalement à l'isolation des fils, à la protection contre la corrosion et à la protection mécanique, ainsi qu'au harnachement et à la protection des câbles.

Caractéristiques

Rapport de rétraction 2:1
Retardateur de flamme
Résistant aux acides et aux alcalis

Applications avec une exigence stricte en matière de protection de l'environnement.
Température de fonctionnement continu : -55℃～125℃
Température de rétraction complète : ≥125℃

Applications typiques

Isolation électrique
Soulagement des contraintes pour les connecteurs et les épissures
Protection contre les dommages mécaniques et l'abrasion

Résistance à l'humidité et à la corrosion
Mise en faisceau des fils
Cable harnessing

Données techniques

Article			Méthode de l'essai	Exigence
Propriété physique	Résistance à la traction (MPa)		GB/T1040	≥10.4
	Allongement (%)		GB/T1040	≥200
	Résistance à la traction après vieillissement		UL224; 158℃×168h	≥7.3
	Allongement après vieillissement (%)		UL224; 158℃×168h	≥100
	Résistance à la chaleur		UL224; 200℃×4h	Pas de viscosité, pas de fissures
	Mélange à froid		UL224; -30℃×1h	Pas de fissure
Propriété électrique	Tenue diélectrique	300V	UL224	Pas de rupture à 1500V
		600V	UL224	Pas de rupture à 2500V
	Résistance diélectrique (kV/mm)		GB/T1408	≥15
	Résistance volumique (Ω.cm)		GB/T1410	≥1×1014
Propriété chimique	Anti-corrosion		UL224; 158℃×168h	Réussi
	Stabilité au cuivre		UL224; 158℃×168h	Réussi
	Inflammabilité		UL224	VW-1

Dimensions

Taille (mm)	Tel que fourni (mm)		Après récupération (mm)		Emballage standard (m/bobine)	Application (mm)
Taille (mm)	Diamètre intérieur	Épaisseur de la paroi	Diamètre intérieur	Épaisseur de la paroi	Emballage standard (m/bobine)	Application (mm)
Ø0.6	0.9±0.2	0.18±0.05	≤0.40	0.33±0.10	200	0.4～0.7
Ø0.8	1.1±0.2	0.18±0.05	≤0.50	0.33±0.10	200	0.6～0.8
Ø1.0	1.5±0.2	0.20±0.05	≤0.65	0.36±0.10	200	0.75～0.9
Ø1.5	2.0±0.2	0.20±0.05	≤0.85	0.36±0.10	200	0.95～1.4
Ø2.0	2.5±0.2	0.20±0.05	≤1.00	0.45±0.10	200	1.1～1.8
Ø2.5	3.0±0.2	0.20±0.05	≤1.30	0.45±0.10	200	1.35～2.3
Ø3.0	3.5±0.2	0.23±0.05	≤1.50	0.45±0.10	200	1.6～2.7
Ø3.5	4.0±0.2	0.23±0.05	≤1.80	0.45±0.10	200	1.85～3.2
Ø4.0	4.5±0.2	0.25±0.05	≤2.00	0.45±0.10	200	2.1～3.6
Ø4.5	5.0±0.2	0.28±0.05	≤2.30	0.56±0.10	100	2.35～4.0
Ø5.0	5.5±0.2	0.28±0.05	≤2.50	0.56±0.10	100	2.6～4.5
Ø6.0	6.5±0.2	0.28±0.05	≤3.00	0.56±0.10	100	3.1～5.4
Ø7.0	7.5±0.3	0.30±0.05	≤3.50	0.56±0.10	100	3.7～6.3
Ø8.0	8.5±0.3	0.30±0.08	≤4.00	0.56±0.10	100	4.2～7.2
Ø9.0	9.5±0.3	0.30±0.08	≤4.50	0.56±0.10	100	4.7～8.0
Ø10	10.5±0.3	0.30±0.08	≤5.00	0.56±0.10	100	5.2～9.0
Ø12	12.5±0.3	0.30±0.08	≤6.00	0.56±0.10	100	6.2～11
Ø14	14.5±0.3	0.35±0.08	≤7.00	0.70±0.10	100	7.3～13
Ø15	15.5±0.4	0.35±0.08	≤7.50	0.70±0.10	100	7.8～14
Ø16	16.5±0.4	0.35±0.10	≤8.00	0.70±0.10	100	8.3～15
Ø18	19.0±0.5	0.35±0.10	≤9.00	0.70±0.10	100	9.3～17
Ø20	22.0±0.5	0.40±0.10	≤10.00	0.83±0.15	100	10.4～19
Ø22	24.0±0.5	0.40±0.10	≤11.00	0.83±0.15	100	11.4～21
Ø25	26.0±0.5	0.45±0.10	≤12.50	0.90±0.15	50	12.8～24
Ø28	29.0±0.5	0.45±0.10	≤14.00	0.90±0.15	50	14.4～29
Ø30	31.5±1.0	0.45±0.12	≤15.00	1.00±0.15	50	16～29
Ø35	36.5±1.0	0.45±0.12	≤17.50	1.00±0.15	50	18～34
Ø40	41.5±1.0	0.50±0.12	≤20.00	1.00±0.15	50	21～39
