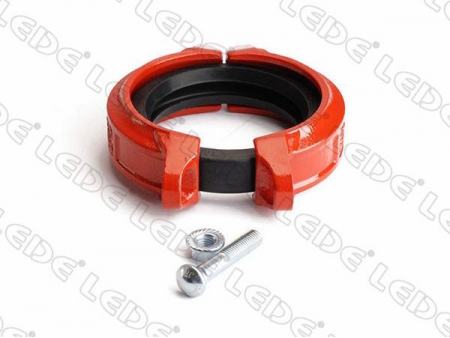

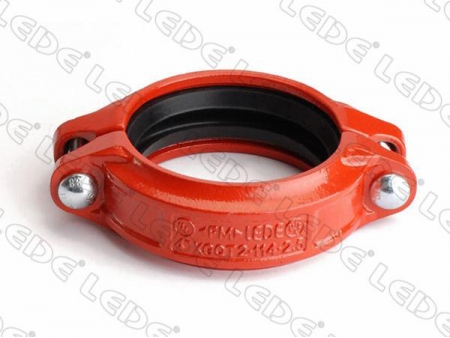

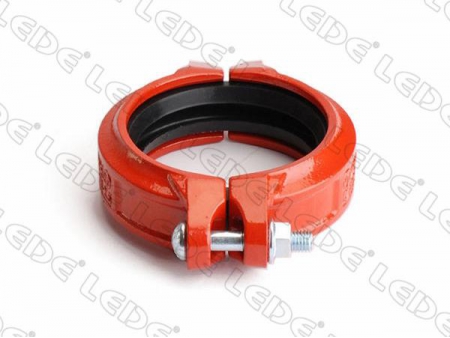

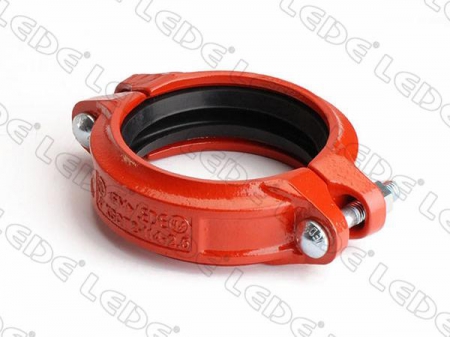

Collier rainuré flexible / Collier pour système rainuré flexible / Raccord flexible rainuré
Les colliers rainurés flexibles pour systèmes de tuyauterie rainurés permettent un mouvement contrôlé au niveau du joint de la tuyauterie. Les tuyaux et raccords assemblés à l'aide d'un raccord flexible peuvent se dilater, se contracter ou dévier par rapport à l'axe central dans les limites de l'interface du raccord avec le tuyau. La nature du tuyau, l'épaisseur de la paroi, la pression, les exigences de suspension et de pose, le type de rainure jouent un rôle dans le nombre de mouvement que le système de tuyauterie fait. Une fois que les extrémités des tuyaux sont rainurées, un joint en caoutchouc adapté au système de tuyauterie est tendu sur les extrémités des tuyaux. Les segments du raccord sont placés sur le joint, ensuite il y’a fixation des écrous et des boulons, ce qui permet d'obtenir un joint solide et sans fuite. Les raccords et accessoires sont moulés en fonte ductile, conformément aux normes ASTM A536 Grade 65-45-12 (résistance à la traction, rendement et allongement). Ces colliers rainurés flexibles conviennent aux services de protection contre l'incendie, aux systèmes d'alimentation en eau et à d'autres systèmes de traitement nécessitant une pression de service plus élevée.
Caractéristiques
Notre produit est conçu pour un service allant jusqu'à 300psi selon la taille. Le collier rainuré flexible forme une connexion flexible à extrémité rainurée et réduit les transmissions de bruit et de vibrations dans la canalisation.
1. Les colliers rainurés flexibles en ligne droite doivent être mis en place aussi près que possible du raccord, ou à une distance de 1/6 de la portée avec des espacements réguliers.
2. Les accouplements flexibles offrent un mouvement axial ou longitudinal. Le mouvement pour les joints à rainures roulées est la moitié de celui des dimensions des rainures coupées, ce qui respecte la norme ANSI/AWWA C606-06.
3. Pendant le préréglage des visseuses d'écrous électriques, il ne faut pas dépasser le couple relatif. Un serrage excessif des écrous peut entraîner la rupture du joint.
4. Possibilités de revêtement: époxy, peinture, dacromet, galvanisé à chaud.

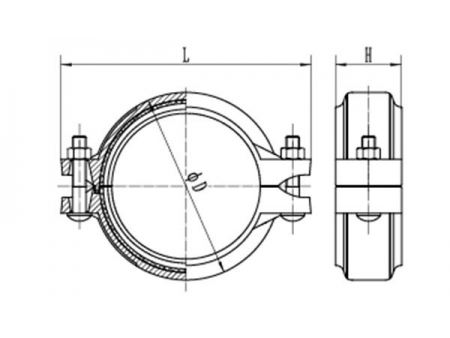

| Taille nominale mm/pouce | Diamètre extérieur du tube mm/pouce | Dimensions | Boulon | Pression de service Psi | ||
| ΦD | L | H | pouce/mm | |||
| mm | mm | mm | ||||
| 25 | 33.7 | 55 | 97 | 45 | 3/8×1-1/2 (M10×40) | 300 |
| 1 | 1.327 | |||||
| 32 | 42.4 | 63.5 | 107.5 | 45 | 3/8×1-3/4 (M10×45) | |
| 11/4 | 1.669 | |||||
| 40 | 48.3 | 69 | 114 | 45 | ||
| 11/2 | 1.9 | |||||
| 50 | 57 | 83.6 | 124 | 46 | 3/8×2-1/8 (M10×55) | |
| 2 | 2.244 | |||||
| 50 | 60.3 | 83.6 | 124 | 46 | ||
| 2 | 2.375 | |||||
| 65 | 73 | 98 | 137 | 46 | ||
| 21/2 | 2.875 | |||||
| 65 | 76.1 | 98 | 139 | 46 | ||
| 21/2 | 3 | |||||
| 80 | 88.9 | 114 | 156 | 46 | ||
| 3 | 3.5 | |||||
| 100 | 108 | 138 | 186 | 50 | 1/2×2-5/8 (M12×65) | |
| 4 | 4.25 | |||||
| 100 | 114.3 | 142 | 189 | 50 | ||
| 4 | 4.5 | |||||
| 125 | 133 | 164 | 213 | 50 | ||
| 5 | 5.25 | |||||
| 125 | 139.7 | 170 | 222 | 50 | ||
| 5 | 5.5 | |||||
| 125 | 141.3 | 170 | 218 | 50 | ||
| 5 | 5.563 | |||||
| 150 | 159 | 192 | 244 | 50 | ||
| 6 | 6.25 | |||||
| 150 | 165.1 | 196 | 244 | 50 | ||
| 6 | 6.5 | |||||
| 150 | 168.3 | 198 | 251 | 50 | ||
| 6 | 6.625 | |||||
| 200 | 216.3 | 254 | 340 | 62 | 3/4×3-1/2 (M20×90) | |
| 8 | 8.515 | |||||
| 200 | 219.1 | 256 | 316 | 60 | 5/8×3-1/8 (M16×80) | |
| 8 | 8.625 | |||||
| 250 | 267.4 | 313 | 400 | 64 | 3/4×3-1/2 (M20×90) | |
| 10 | 10.527 | |||||
| 250 | 273.0 | 319 | 393 | 64 | 3/4×3-1/2 (M20×90) | |
| 10 | 10.75 | |||||
| 300 | 318.5 | 368 | 464 | 64 | 7/8×4-1/3 (M22×110) | |
| 12 | 12.539 | |||||
| 300 | 323.9 | 374 | 453 | 65 | 3/4×4-1/3 (M20×110) | |
| 12 | 12.75 | |||||
| 350 | 355.6 | 410 | 510 | 75 | 7/8×4-1/3 (M22×110) | |
| 14 | 14 | |||||
| 400 | 406 | 480 | 597 | 122 | 0 | |
| 16 | 16 | |||||
La société LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de collier rainuré flexible de haute qualité en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Nous proposons différentes tailles de collier rainuré flexible pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des accouplements de tuyau en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
