Compacteur vibrant monocylindre (Rouleau compresseur avec double direction hydraulique, modèle LSD1401H/LSD1201H)

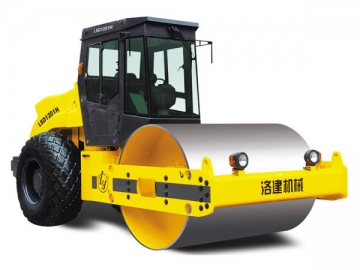

- Compacteur monocylindrique LSD1401H -

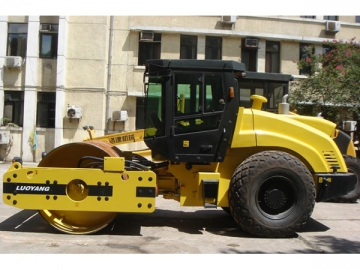

double entraînement entièrement hydraulique - Compacteur monocylindrique LSD1201H -
double entraînement entièrement hydraulique
Caractéristiques
1. Le compacteur monocylindrique LSD1401H/LSD1201H est équipé d'un moteur monocylindrique Cummins. Moteur à refroidissement à l'air conforme aux normes d'émissions Europe Stage II et China Stage II.
2. Transmission entièrement hydraulique et double système d'entraînement. Excellentes performances de conduite et de tenue de route.
3. Cet engin de travaux publics est équipé d'une prise de sortie située à m'avant du moteur et d'un dispositif de connexion des vibrations de torsion. Ces deux dispositifs ont fait l'objet d'un dépôt de brevet.
4. Le système de freinage du compacteur vibrant monocylindre comporte un système de freinage hydrostatique entièrement clos. Le système de freinage est complété par un dispositif de coupure de l'alimentation en carburant pour plus de sécurité.
5. La pompe de vibration et le dispositif de freinage sont montés à l'arrière du moteur afin de faciliter l'entretien du moteur. Ce moteur a été homologué.
Caractéristiques techniques du compacteur monocylindrique
| Modèle | Unité | ||
| Masse opérante | kg | 14000 | 12000 |
| Charge linéaire statique | N/cm | 373 | 303 |
| Amplitude des vibrations | mm | 1.8/0.9 | 1.8/0.9 |
| Fréquence des vibrations | Hz | 33 | 33 |
| Force centrifuge | kN | 320/180 | 300/160 |
| Vitesse de déplacement max. | km/h | 11 | 11 |
| Tenue de route | % | 40 | 40 |
| Rayon de braquage | mm | 7000 | 7000 |
| Largeur du cylindre | mm | 2130 | 2130 |
| Diamètre du cylindre | mm | 1500 | 1490 |
| Empattement | mm | 3230 | 3230 |
| Garde au sol min. | mm | 410 | 410 |
| Modèle du moteur Diesel | | 6BTAA5.9 | 6BTAA5.9 |
| Puissance du moteur Diesel | kW | 97 | 97 |
| Encombrement | mm | 6000×2280×2995 | 6000×2280×2995 |
