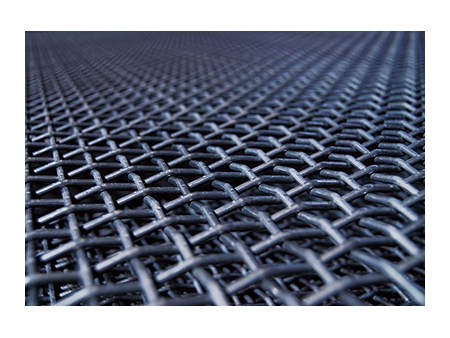

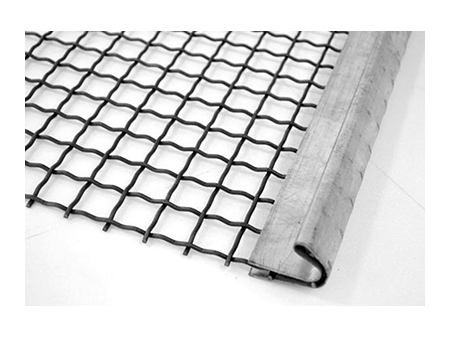

Grille métallique tissée à maille carrée / Grille à maille carrée / Tissu à maille carrée / Toile à maille carrée / Mailles en fil tissé
La grille métallique tissée à maille carrée est un support de criblage couramment utilisé en raison de ses ouvertures de maille très précises et sa structure robuste. Ayant une ouverture de maille la plus précise de l'industrie mondiale, la toile à maille carrée de Red Star offre des performances inégalées. Elle dispose d’une déviation d'ouverture de seulement ±3%, ce qui est supérieur aux normes internationales de DIN47833 (Europe) et ASTM 2016-15 (Amérique du Nord).
Red Star peut fournir des options de tissage de fil métallique tissé pour répondre à vos applications spécifiques en termes de filtration et de séparation, comme le tissage uni (double ondulation), le tissage à sertissage, le tissage à sommet plat et le tissage à ondulation intermédiaire.
Bénéficiant de plusieurs années d’expérience dans l’industrie, Red Star possède des milliers de moules pour la fabrication des produits. Nos capacités en conception et moulage de moules nous permettent de pouvoir répondre aux différents besoins des clients en matière de personnalisation des grilles métalliques, avec un diamètre de fil compris entre 0,1 mm et 19,05 mm. Nous pouvons réaliser des grilles fines en acier inoxydable avec une ouverture inférieure à 1 mm ou des grilles pour poids lourds avec une ouverture allant jusqu'à 200 mm, ainsi que toutes autres sortes de grilles.
- Spécifications
- Matériaux disponibles
- Fil breveté (fil d'acier au manganèse 65mn), acier inoxydable, acier au carbone moyen, acier au carbone élevé
- Taille de l'ouverture
- 1,25-200mm
- Fil métallique
- 0,8-19,05mm
- Taille de la grille
- Largeur maximale de 3m
Styles de tissage

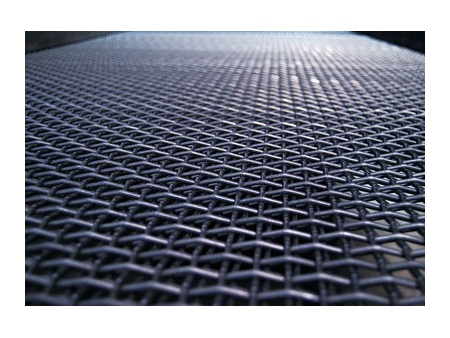

Les avantages de la toile métallique tissée à armure simple ou unie sont notamment la simplicité et la haute précision du tissage. Ce type de tissage est utilisé lorsque l'ouverture est relativement petite, ce qui garantit une efficacité remarquable et une excellente performance de criblage.

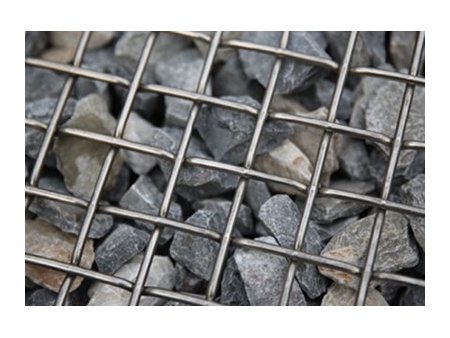

Dans le tissage à sertissage verrouillé, les fils de trame et de chaîne se croisent et sont verrouillés ensemble au niveau du point d'intersection. Le sertissage est effectué pour verrouiller les fils et éviter l'abrasion causée par les mouvements du fil. Ce type de tissage est adéquat pour des applications de criblage où la taille de l'ouverture et le diamètre du fil sont relativement grands.

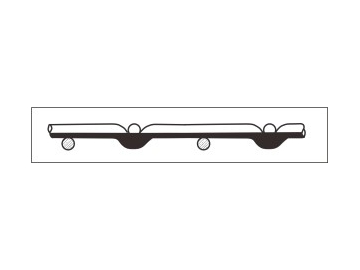

Le fil tissé à sommet plat présente une surface lisse pour faciliter l'écoulement du matériau. Ce type de fil tissé se caractérise par une excellente résistance à l'abrasion durée et une durée vie prolongée. Il n'y a pas d'obstacles du côté de la surface lisse qui cogne le matériau pendant son écoulement.

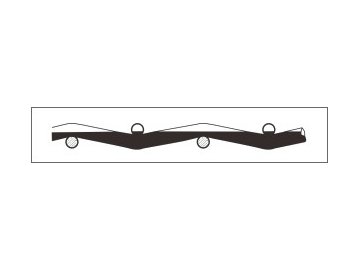

L'ondulation intermédiaire ou l’inter-ondulation est une structure avec des ondulations supplémentaires dans les fils de chaîne et de trame entre les intersections. Ce type de tissage est utilisé lorsqu'une plus grande ouverture est nécessaire tout en conservant un diamètre de fil stable. La grille à fil tissé à ondulations intermédiaires offre une rigidité et une stabilité supérieures par rapport à la grille en fil métallique tissé ordinaire.
Intégrant des caractéristiques de grande ouverture de la surface, le tamis à fils tissés à ondulations intermédiaires est principalement appliqué au criblage à haut débit.
Applications

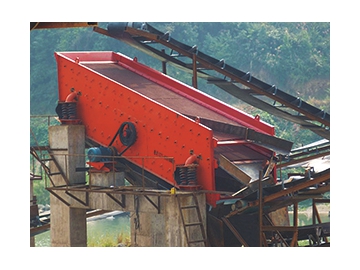

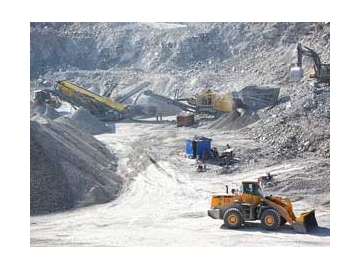

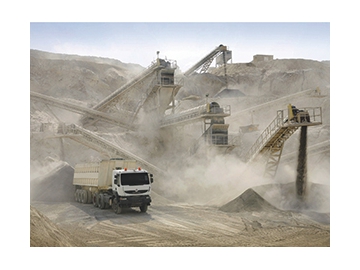

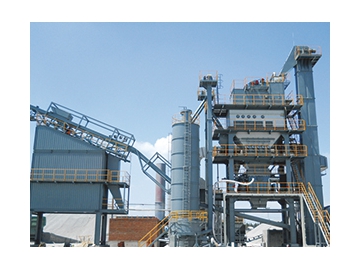

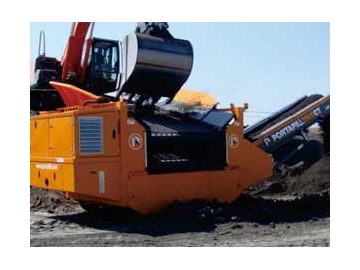

La grille métallique tissée à maille carrée est appliquée dans plusieurs industries, telles que les cribles de mines, les cribles de carrières, les tabliers de support pour cribles, les cribles de concasseurs de pierres, les cribles de trommels, les cribles vibrants, etc. Cette toile à maille carrée est aussi utilisée dans les équipements de construction de routes ou les équipements de mélange d'asphalte, ainsi que dans d'autres secteurs tels que la chimie, la pharmacie, la sécurité et la protection, la construction, etc.
