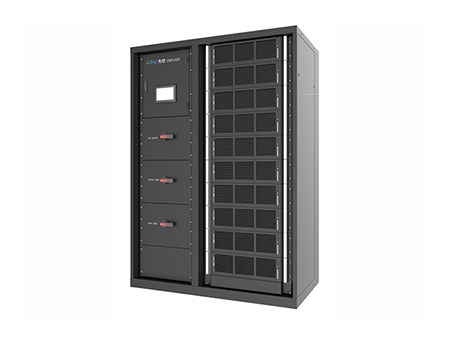

CMS 50kVA ASI, Extensible à 500kVA, 400V, 40 Batteries(Alimentation Sans Interruption)
Demande de devis
L'ASI CMS 50kVA peut être appliquée dans des systèmes ASI de 400kVA ou 500kVA. Chaque module a une capacité de puissance de 50kVA et vous pouvez personnaliser vos systèmes ASI tant qu'ils s'adaptent aux armoires de 400kVA ou 500kVA.
Système ASI CMS 400kVA
- Puissance maximale : 400kVA
- Modèle de module de puissance : CM50
- Puissance du module : 50kVA
- Tension directe : ±240V
- Dimension : 1400*800*1800 mm (L*P*H), armoire standard 19 pouces
- Poids : 600kg
Système ASI CMS 500kVA
- Puissance maximale: 500kVA
- Modèle de module de puissance: CM50
- Puissance du module: 50kVA
- Tension directe: ±240V
- Dimension: 1400*800*2000 mm (L*P*H), armoire standard 19 pouces
- Poids : 700kg
Paramètres Techniques du Système ASI
Module
| Modèle de module | CM50 | |
| Puissance du module | 50 kVA | |
| Connexion de puissance | 3/3 phase | |
| Dimension du module (L×P×H) mm | 682*700*176 | |
| Poids (kg) | Environ 40 kg | |
| Poids (kg) | Chaque module fournit une puissance de charge de 12.5kVA | |
| Facteur de puissance d'entrée | ≥ 0.99 | |
| Maximum heat dissipation power | 2734W | |
| THDI (%) | ≤ 3% | |
Entrée Secteur
| Mode d'entrée | 3-phase N E, 1-phase N E |
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50Hz±10%, 60Hz±10% |
| Temps d'activation de la puissance (Sec.) | 60sec |
| THDI (%) | ＜3% |
| Facteur de puissance d'entrée (PF) | ≥0.99 |
Entrée de Bypass
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50 Hz, 60 Hz |
| Plage de synchronisation de fréquence | 50 Hz±4%, 60 Hz±4% |
Entrée DC
| Tension d'entrée nominale | ±384VDC |
| Tolérance de la tension d'entrée | ±345V~±440V DC |
Charge de la Batterie
| Limitation du courant de charge | Oui |
| Capacité de charge | 10 hours (2 hours back up) |
| Stabilité de la tension de charge | ±1% |
Sortie AC
| Facteur de puissance de l'ASI | 1 |
| Tension de sortie | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Fréquence de sortie | ±4% ; ±0,2% (alimentation par batterie) |
| Stabilité de la tension de sortie | ±1% |
| Temps de récupération de la tension de sortie | ＜20ms (changement de charge 0~100%) |
| Capacité de surcharge | Fonctionne 10 minutes avec une charge de 125% |
| Temps de transfert de secteur à alimentation par batterie | 0ms |
| Temps de transfert de bypass à alimentation par onduleur | < 1ms |
| Facteur de crête | 3:01 |
| Distorsion de la forme d'onde | ≤1% (charge linéaire), ≤3% (charge non linéaire) |
| Efficacité globale | ≥95% (AC~AC), ≥98% (DC~AC) |
| Précision du partage de charge | ≤5% |
Environnement de fonctionnement
| Température ambiante | -25℃～60℃ |
| Température de fonctionnement | -5℃～40℃ |
| Altitude de fonctionnement maximale | ≤1500m |
| Humidité relativ | ≤95% sans condensation |
| Degré de protection | IP30 |
| Refroidissement | Refroidissement par air |
| Normes de sécurité applicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilité électromagnétique | EN62040-2:2006 |
| Bruit acoustique | ≤55DB |
Autres
| Armoire | Armoire standard 19 pouces |
| Système de gestion de surveillance | UPSupervisor |
| Interface | RS232, RS485 et 8 contacts secs, adaptateur TCP/IP, SNMP (optionnel) |
| Affichage | Écran tactile LCD/LED |
