ASI CMS 10kVA, Extensible à 100kVA, 400V, 64 Batteries(Alimentation Sans Interruption)
Demande de devis
Le CMS 10kVA ASI est l'un de nos systèmes ASI modulaires. C'est une solution adaptée pour les projets nécessitant une puissance petite ou moyenne. Le CMS 10kVA ASI a une structure compacte (surface au sol de 0.48㎡), des performances fiables et la redondance nécessaire. Chaque module a une puissance de 10kVA et peut être mis à niveau en systèmes ASI de 50kVA ou 100kVA selon vos besoins spécifiques.
Système ASI CMS-50/10
- Puissance maximale : 50kVA
- Modèle de module de puissance : CM10
- Puissance du module : 10kVA
- Tension directe : ±384V
- Dimensions : 600*800*1200mm (L*P*H), armoire standard de 19 pouces
- Poids : 120kg

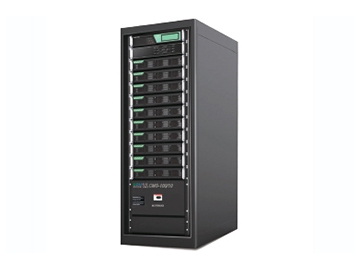

Système ASI CMS-100/10
- Puissance maximale : 100kVA
- Modèle de module de puissance : CM10
- Puissance du module : 10kVA
- Tension directe : ±384V
- Dimensions : 600*800*1600 mm (L*P*H), armoire standard de 19 pouces
- Poids : 150kg
Paramètres Techniques du Système ASI
Module
| Modèle du module | CM10 |
| Puissance du module | 10kVA |
| Tension d'entrée nominale | ±384VDC |
| Connexion de puissance | 3/3 phase |
| Dimensions du module (L*P*H) mm | 482×465×89 |
| Poids (kg) | Environ 16 kg |
| Charge du module | Chaque module fournit une puissance de charge de 2,5kW |
| Facteur de puissance d'entrée | ≥0.99 |
| Capacité de surcharge | Dépasse les exigences de surcharge du système |
| Puissance maximale de dissipation thermique | 475w |
| THDI (%) | ≤3% |
Entrée Secteur
| Mode d'entrée | 3-phase N E, 1-phase N E |
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50Hz±10%, 60Hz±10% |
| Temps de réveil de puissance (Sec.) | 60sec |
| THDI (%) | ＜3% |
| Facteur de puissance d'entrée (PF) | ≥0.99 |
Entrée de Bypass
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50 Hz, 60 Hz |
| Plage de synchronisation de la fréquence | 50 Hz±4%, 60 Hz±4% |
Entrée DC
| Tension d'entrée nominale | ±384VDC |
| Tolérance de la tension d'entrée | ±345V~±440V DC |
Charge de la Batterie
| Limitation du courant de charge | yes |
| Capacité de charge | 10 heures (2 heures de secours) |
| Stabilité de la tension de charge | ±1% |
Sortie AC
| Facteur de puissance de l'ASI | 1 |
| Tension de sortie | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Fréquence de sortie | ±4%;±0.2% (alimentation par batterie) |
| Stabilité de la tension de sortie | ±1% |
| Temps de récupération de la tension de sortie | < 20ms (changement de charge 0~100%) |
| Capacité de surcharge | Fonctionne 10 min avec une charge de 125% |
| Transfert de l'alimentation secteur à l'alimentation par batterie | 0ms |
| Transfert du bypass à l'alimentation par onduleur | < 1ms |
| Facteur de crête | 3:01 |
| Distorsion de la forme d'onde | ≤1% (charge linéaire), ≤3% (charge non linéaire) |
| Efficacité globale | ≥95% (AC~AC), ≥98% (DC~AC) |
| Précision de partage de la charge | ≤5% |
Environnement de Fonctionnement
| Température ambiante | -25℃～60℃ |
| Température de fonctionnement | -5℃～40℃ |
| Altitude de fonctionnement maximale | ≤1500m |
| Humidité relative | ≤95% sans condensation |
| Niveau de protection | IP30 |
| Refroidissement | Refroidissement par air |
| Normes de sécurité applicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilité électromagnétique | EN62040-2:2006 |
| Bruit acoustique | ≤55DB |
Autres
| Armoire | Armoire standard de 19 pouces |
| Système de gestion de la surveillance | UPSupervisor |
| Interface | RS232, RS485 et 8 contacts secs, adaptateur TCP/IP, SNMP (en option) |
| Affichage | Écran tactile LCD/LED |
