Gaine tressée expansible, WPET

Modèle: WPET

Gaine non thermorétractable

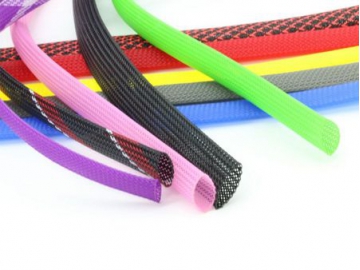

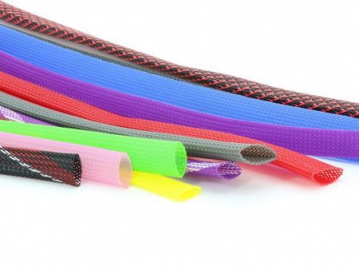

La gaine tressée expansible WPET est conçue à partir de polyéthylène téréphtalate (PET). Elle est généralement destinée à envelopper et à protéger les faisceaux de fils, les harnais de câbles et les tuyaux. La gaine tressée extensible en PET est une solution parfaite pour les applications générales de contrôle et de mise en faisceau des fils dans l'industrie, l'automobile et de nombreux autres secteurs.

Caractéristiques

Excellente flexibilité, facile à plier
Résistance supérieure à l'abrasion
Installation facile et pratique
Température de fonctionnement continu : -50℃~150℃

Point de fusion : 240℃±10℃
Taux de résistance à la flamme : auto-extinguible
Couleur : noir ou autres couleurs selon la demande

Données techniques

Propriété	Méthode de l'essai	Performance
Température de fonctionnement	\	-50°C〜150°C
Inflammabilité	UL94	V-2
Résistance à la traction	ASTM D-2256	>55000psi
Adsorption d'humidité	ASTM D-570	< 0.08%
Température de fusion	ASTM D2117	240±10C
Flexibilité à basse température	MILI 23053	-70 C
Norme de protection de l'environnement	\	RoHS2.0, REACH
Code UL	\	E490480

Sélection des spécifications du WPET

Le choix du type de produit doit se faire selon 4 groupes de paramètres (A, B, C, D) :

A- Nombre de fibres de chaque groupe
B- Diamètre de chaque fibre

C- Nombre de groupes
D- Points du tube plat de 1 pouce (densité de tissage)

Description de la spécification : Le tube tressé en PET est composé de 72 brins de trois monofilaments de 0,25 mm, avec une densité de tressage de 8 %.

Dimensions

Fiche de sélection des spécifications
Mode	Taille normale (mm)	Plage d'expansion (mm)		Type recommandé	Emballage (m/rouleau)
		Min.	Max.
WPET-02	2	1	5	1×0.20×24	500m/rouleau
WPET-03	3	1	6	1×0.20×32	500m/rouleau
				1×0.25×24	500m/rouleau
WPET-04	4	2	8	1×0.20×40	500m/rouleau
				1×0.25×32	500m/rouleau
				3×0.20×24	500m/rouleau
WPET-05	5	3	10	1×0.20×48	500m/rouleau
				1×0.25×40	500m/rouleau
WPET-06	6	4	12	1×0.20×56	500m/rouleau
				1×0.25×48	500m/rouleau
				3×0.20×32	500m/rouleau
WPET-07	7	5	14	1×0.20×64	500m/rouleau
				1×0.25×56	500m/rouleau
WPET-08	8	6	15	1×0.25×64	500m/rouleau
				3×0.25×24	500m/rouleau
WPET-10	10	7	20	3×0.20×40	500m/rouleau
				3×0.25×32	500m/rouleau
WPET-12	12	8	24	3×0.20×48	500m/rouleau
				3×0.25×40	250m/rouleau
WPET-14	14	10	28	3×0.20×56	500m/rouleau
				3×0.25×48	250m/rouleau
WPET-16	16	11	26	4×0.25×48	250m/rouleau
WPET-18	18	12	32	3×0.20×64	500m/rouleau
				3×0.25×56	250m/rouleau
WPET-20	20	12	38	3×0.20×72	250m/rouleau
				3×0.25×64	250m/rouleau
				4×0.20×64	250m/rouleau
WPET-25	25	14	39	3×0.20×96	250m/rouleau
				3×0.25×72	250m/rouleau
				4×0.20×72	200m/rouleau
				4×0.25×64	200m/rouleau
WPET-28	28	15	42	3×0.20×120	250m/rouleau
				3×0.25×80	200m/rouleau
				4×0.25×72	100m/rouleau
WPET-32	32	16	46	3×0.25×96	150m/rouleau
				4×0.20×96	200m/rouleau
WPET-35	35	18	50	5×0.25×72	100m/rouleau
WPET-38	38	20	57	3×0.25×120	100m/rouleau
WPET-40	40	22	60	4×0.25×96	100m/rouleau
WPET-45	45	25	70	4×0.25×120	100m/rouleau
				5×0.25×96	100m/rouleau
WPET-50	50	30	85	5×0.25×120	100m/rouleau
WPET-60	60	35	95	6×0.25×120	50m/rouleau
WPET-70	70	40	110	4×0.38×120	50m/rouleau
				7×0.25×120	50m/rouleau

Remarque :

La largeur normale de pose à plat est une donnée sans force. Les données relatives à la largeur normale de pose à plat présentent des écarts en raison de leur caractère extensible. Elles ne peuvent donc pas être considérées comme un paramètre de production, mais seulement comme une référence.
Veuillez nous informer du diamètre extérieur, de l'étanchéité ou d'autres exigences de la gaine et nous vous recommanderons le modèle le plus approprié.
