CMS 25kVA ASI, Extensible à 250kVA, 400V, 64 Batteries(Alimentation Sans Interruption)
Demande de devis
Le CMS 25kVA ASI est un système ASI modulaire avec une puissance modulaire de 25kVA et peut être mis à niveau en systèmes ASI de 150kVA ou 250kVA selon vos besoinsspécifiques.
Système ASI CMS-150/25
- Puissance maximale : 150kVA
- Modèle de module de puissance : CM25
- Puissance du module : 25kVA
- Tension directe : ±384V
- Dimensions : 600*800*1600 mm (L*P*H), armoire standard de 19 pouces
- Poids : 170kg

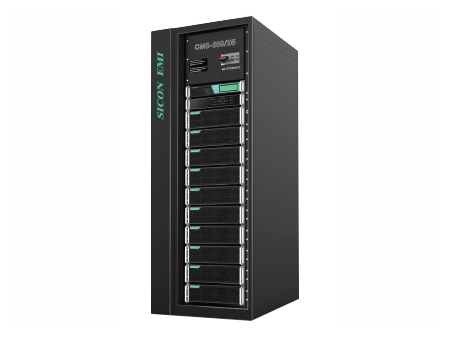

Système ASI CMS-250/25
- Puissance maximale : 250kVA
- Modèle de module de puissance : CM25
- Puissance du module : 25kVA
- Tension directe : ±384V
- Dimensions : 800*800*2000 mm (L*P*H), armoire standard de 19 pouces
- Poids : 200kg
Paramètres Techniques du Système ASI
Module
| Modèle du module | CM25 |
| Puissance du module | 25 kVA |
| Tension d'entrée nominale | ±384VDC |
| Connexion de puissance | 3/3, 3/1, 1/3, 1/1 phases |
| Dimensions du module (L*P*H) mm | 482×465×133 |
| Poids (kg) | Environ 20 kg |
| Charge du module | Chaque module fournit une puissance de charge de 6kW |
| Facteur de puissance d'entrée | ≥ 0.99 |
| Capacité de surcharge | Dépasse les exigences de surcharge du système |
| Puissance maximale de dissipation thermique | 1187w |
| THDI (%) | ≤ 3% |
Entrée Secteur
| Mode d'entrée | 3-phase N E, 1-phase N E |
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50Hz±10%, 60Hz±10% |
| Temps de réveil de puissance (Sec.) | 60sec |
| THDI (%) | ＜3% |
| Facteur de puissance d'entrée (PF) | ≥0.99 |
Entrée de Bypass
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50 Hz, 60 Hz |
| Plage de synchronisation de la fréquence | 50 Hz±4%, 60 Hz±4% |
Entrée DC
| Tension d'entrée nominale | ±384VDC |
| Tolérance de la tension d'entrée | ±345V~±440V DC |
Charge de la Batterie
| Limitation du courant de charge | Oui |
| Capacité de charge | 10 heures (2 heures de secours) |
| Stabilité de la tension de charge | ±1% |
Sortie AC
| Facteur de puissance de l'ASI | 1 |
| Tension de sortie | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Fréquence de sortie | alimentation par batterie) ±4%;±0.2% ( |
| Stabilité de la tension de sortie | ±1% |
| Temps de récupération de la tension de sortie | < 20ms (changement de charge 0~100%) |
| Capacité de surcharge | Operate 10mins with 125% load |
| Transfert de l'alimentation secteur à l'alimentation par batterie | 0ms |
| Transfert du bypass à l'alimentation par onduleur | < 1ms |
| Facteur de crête | 3:01 |
| Distorsion de la forme d'onde | ≤1% (charge linéaire), ≤3% (charge non linéaire) |
| Efficacité globale | ≥95% (AC~AC), ≥98% (DC~AC) |
| Précision de partage de la charge | ≤5% |
Environnement de Fonctionnement
| Température ambiante | -25℃～60℃ |
| Température de fonctionnement | -5℃～40℃ |
| Altitude de fonctionnement maximale | ≤1500m |
| Humidité relative | ≤95% sans condensation |
| Niveau de protection | IP30 |
| Refroidissement | Refroidissement par air |
| Normes de sécurité applicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilité électromagnétique | EN62040-2:2006 |
| Bruit acoustique | ≤55DB |
Autres
| Armoire | Armoire standard de 19 pouces |
| Système de gestion de la surveillance | UPSupervisor |
| Interface | RS232, RS485 et 8 contacts secs, adaptateur TCP/IP, SNMP (en option) |
| Affichage | Écran tactile LCD/LED |
