Turbine à vapeur (Turbine à condensation de grande efficacité)

Turbine à vapeur<small> (Turbine à condensation de grande efficacité)</small>

Demande de devis

À propos de: http://gasmeterfactory.fr/4-turbine-flow-meters-tms.html

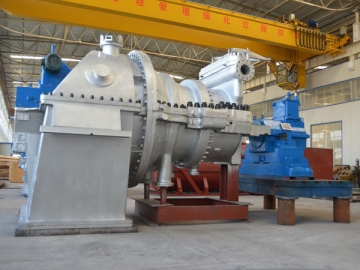

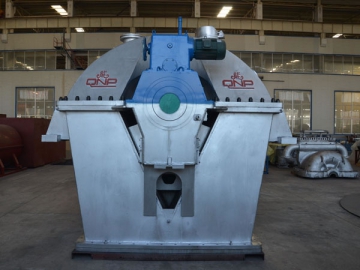

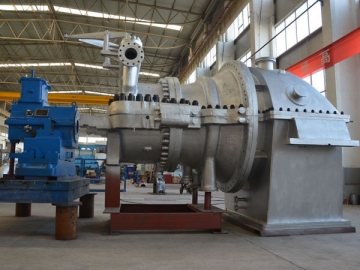

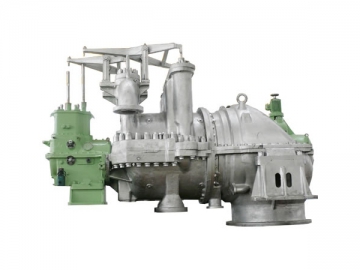

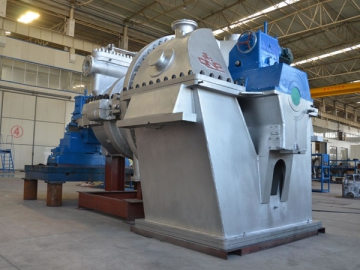

La turbine à condensation se réfère à une turbine à vapeur qui décharge directement sa vapeur dans un condenseur. Ce type d'équipement de centrale électrique peut fonctionner à une large gamme de pression de 0.14Mpa à 14MPa. Selon la puissance et les demandes des clients, ce produit se divise en deux types: le type couche simple et le type double couche.

La turbine à condensation monocouche possède un seul compartiment pour la turbine et les dispositifs auxiliaires. Ce type de structure est plus approprié pour les petites turbines à vapeur car l'espace peut être efficacement mis à profit. Ce produit ne nécessite que peu d'espace vertical. Il se caractérise également par un faible investissement initial, une exploitation facile, moins d’opérateurs, et un niveau de sécurité élevé.

QNP peut également modifier la turbine à vapeur et extraire la vapeur pour des applications industrielles.

Paramètres techniques de la turbine à condensation

NO.	Modèles	Puissance (MW)	Entrée		Pression d'échappement (Mpa)	Vitesse (r/min)
NO.	Modèles	Puissance (MW)	Pression (MPa)	Température (℃)	Pression d'échappement (Mpa)	Vitesse (r/min)
1	N0.5-1.27	0.3-0.5	1.27-1.5	250-300	0.008	6500
2	N0.66-1.6	0.66	1.6	280	0.008	5600
3	N0.75-1.27	0.75	1.27	340	0.0086	6500
4	N1.1-2.3	1.1	2.3	305	0.008	6500
5	N1.1-3.92	1.1	3.92	320	0.013	6500
6	N1.5-1.27	1.5	1.27	300	0.0063	5600
7	N1.5-1.27	1.5	1.27	340	0.0103	5600
8	N1.5-2.35	1.5	2.35	390	0.0103	6500
9	N1.5-2.35	1.5	2.35	390	0.009	6500
10	N1.5-3.43	1.5	3.43	435	0.008	6500
11	N1.6-2.35	1.6	2.35	380	0.0103	6500
12	N1.9-2.35	1.9	2.35	305	0.008	4800
13	N3-1.25	3	1.25	310	0.01	5600
14	N3-2.35	3	2.35	390	0.0103	5600
15	N3-2.35	3	2.35	390	0.0103	5600
16	N3-2.35	3	2.35	300	0.0105	5600
17	N3-3.43	3	3.43	435	0.0103	5600
18	N3-4.9	3	4.9	470	0.008	6500
19	N4-2.35	4	2.35	390	0.0062	3000
20	N4-3.43	4	3.43	435	0.012	5600
21	N4.5-4	4.5	4	435		3000
22	N5-2.35	5	2.35	390	0.0098	3000
23	N5-3.43	5	3.43	435	0.0087	3000
24	N6-2.35	6	2.35	390	0.0098	3000
25	N6-3.43	6	3.43	435	0.0081	3000
26	N6.3-3.82	6.3	3.82	385	0.008	3000
27	N7-3.43	7	3.43	435	0.011	3000
28	N9-3.43	9	3.43	435	0.0061	3000
29	N10-3.43	10	3.43	435	0.007	3000
30	N12-3.43	12	3.43	435	0.0075	3000
31	N12-3.92	12	3.92	397	0.0049	3000
32	N15-3.43	15	3.43	435	0.0067	3000
33	N15-4.90	15	4.9	435	0.0052	3000
34	N15-8.83	15	8.83	535	0.0061	3000
35	N18-3.43	18	3.43	435	0.0104	3000
36	N18-8.83	18	8.83	535	0.0049	3000
37	N25-3.43	25	3.43	435	0.0065	3000
38	N25-8.83	25	8.83	500	0.0041	3000
39	N30-8.83	30	8.83	535	0.00687	3000
40	N50-3.43	50	3.43	435	0.0049	3000
41	N50-8.83	50	8.83	535	0.0049	3000
42	N55-8.83/535	55	8.83	535	0.0099	3000
43	N60-8.83	60	8.83	535	0.0049	3000
44	N100-8.83	100	8.83	535	0.0049	3000

Paramètres techniques de la turbine à condensation de haute performance et grande vitesse

NO.	Modèles	Puissance (MW)	Entrée		Pression d'échappement (Mpa)	Vitesse (r/min)
NO.	Modèles	Puissance (MW)	Pression (MPa)	Température (℃)	Pression d'échappement (Mpa)	Vitesse (r/min)
1	N0.5-1.27	0.3-0.5	1.27-1.5	250-300	0.008	6500
2	N0.66-1.6	0.66	1.6	280	0.008	5600
3	N0.75-1.27	0.75	1.27	340	0.0086	6500
4	N1.1-2.3	1.1	2.3	305	0.008	6500
5	N1.1-3.92	1.1	3.92	320	0.013	6500
6	N1.5-1.27	1.5	1.27	300	0.0063	5600
7	N1.5-1.27	1.5	1.27	340	0.0103	5600
8	N1.5-2.35	1.5	2.35	390	0.0103	6500
9	N1.5-2.35	1.5	2.35	390	0.009	6500
10	N1.5-3.43	1.5	3.43	435	0.008	6500
11	N1.6-2.35	1.6	2.35	380	0.0103	6500
12	N1.9-2.35	1.9	2.35	305	0.008	4800
13	N3-1.25	3	1.25	310	0.01	5600
14	N3-2.35	3	2.35	390	0.0103	5600
15	N3-2.35	3	2.35	390	0.0103	5600
16	N3-2.35	3	2.35	300	0.0105	5600
17	N3-3.43	3	3.43	435	0.0103	5600
18	N3-4.9	3	4.9	470	0.008	6500
19	N3-3.3	3	3.33	435	0.0078	11580
20	N3-0.98	3	0.981	300	0.012	9570
21	N3-1.27	3	1.257	340	0.0147	9560
22	N3.7-1.3	3.7	1.3	340	0.01	9570
23	N4-3.43	4	3.43	435	0.012	5600
24	N5.4-0.88	5.4	0.882	280	0.0108	9540
25	N6-2.15	6	2.15	435	0.01	7685
26	N6-3.43/435	6	3.43	435	0.01	8000
27	N6-4.9	6	4.9	470	0.008	8000
28	N6.8-1.8/325	6.8	1.8	325	0.008	10000
29	N7.5-8.83	7.5	8.83	535	0.012	9580
30	N12-3.43/435	12	3.43	435	0.008	8000
31	N13.5-1.9/315	13.5	1.9	315	0.008	8000
32	N15-3.37	15.76	3.37	427	0.009	5520
33	N15-4.9/470	15	4.9	470	0.008	8000
34	N25-10	25	10	520	0.0176	7000

Remarques: Ces modèles sont uniquement fournis à titre indicatif. Selon les besoins du client, nous pouvons également fournir la turbine à vapeur personnalisée.
