Une turbine à réaction (turbine à eau à flux mixte) conçue pour les centrales hydroélectriques à chutes moyennes à élevées.

Hauteur de chute: 20-310m
Puissance de sortie : 100kW à 30MW
Débit: 0.5-20m³/s

Demande de Devis

Les turbines Francis, également appelées turbines à flux mixte, conviennent parfaitement aux installations hydroélectriques de moyenne à haute chute, généralement comprises entre 20 et 310 mètres. Elles sont largement utilisées dans les centrales modernes pour leur fonctionnement stable, leur structure compacte et leur rendement moyen élevé.

En alliant les caractéristiques des turbines à action et à réaction, la turbine Francis optimise la production d’énergie et améliore son efficacité dans un large éventail de conditions d’exploitation. Sa conception polyvalente permet une installation aussi bien sur des arbres verticaux qu’horizontaux, offrant ainsi une grande flexibilité en ingénierie.

Parmi toutes les technologies de turbines hydrauliques, la turbine Francis se distingue par son rendement exceptionnel, souvent considéré comme le plus élevé du secteur.

Vous pourriez également être intéressé par ces Projets

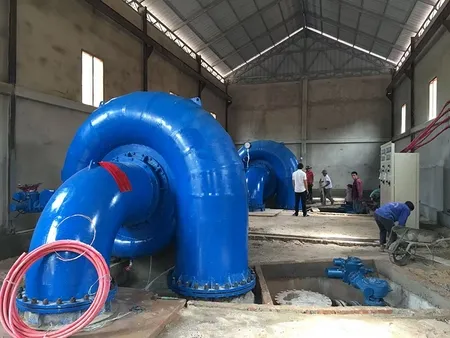

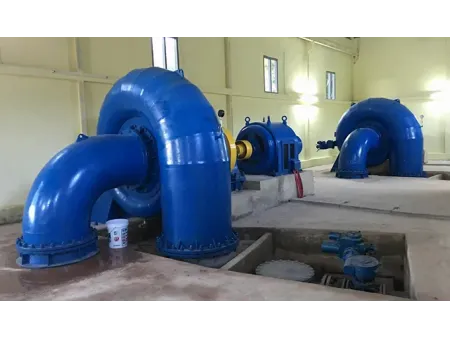

Centrale Hydroélectrique au Laos

Nature de l’équipement: 2 ensembles turbo-alternateur Francis

Hauteur de chute: 18m
Débit: 6m³/s
Puissance: 1000KW (2 × 500KW chacun)

Les unités ont été mises en service avec succès en juillet 2015. L’ensemble des travaux, de la conception à l’installation, a été entièrement réalisé par notre entreprise.

Renseignements

Centrale Hydroélectrique au Pakistan

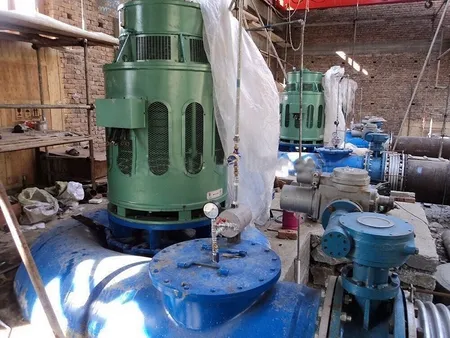

Nature de l’équipement: 2 ensembles turbo-alternateur vertical Francis

Hauteur de chute: 36m
Débit: 15m³/s
Puissance: 4000KW (4 × 1000KW chacun)

Les unités ont été mises en service avec succès en février 2013 et fonctionnent de manière stable depuis lors. L’approvisionnement complet comprenait les turbines, les générateurs hydrauliques, les vannes ainsi que les appareillages de commutation.

Renseignements

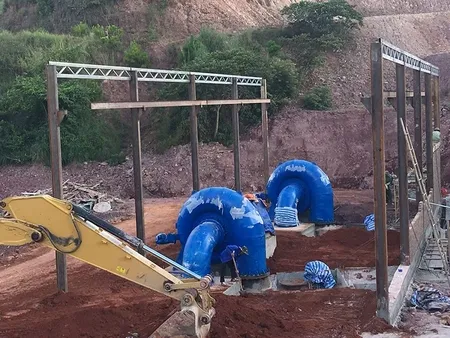

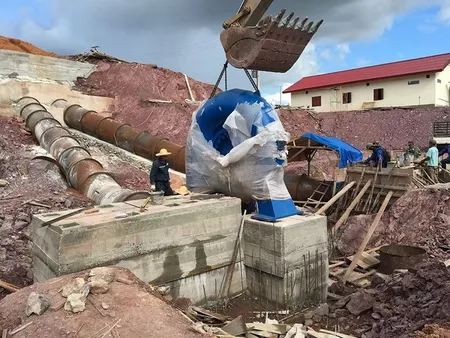

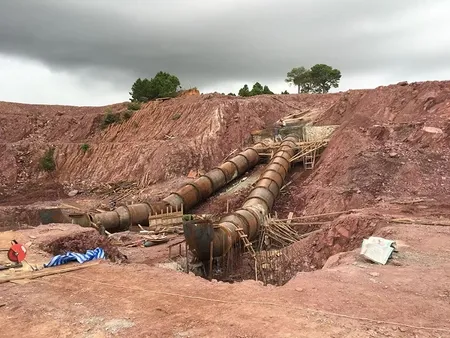

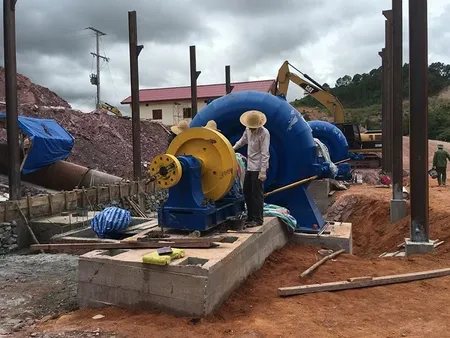

Centrale Hydroélectrique Nampai au Laos

Nature de l’équipement: 3 ensembles turbo-alternateur Francis

Hauteur de chute: 53m
Débit: 7m³/s
Puissance: 1000KW

Les unités ont été mises en service avec succès en mai 2016. L’approvisionnement complet comprenait les turbines, les régulateurs hydrauliques, les boîtiers de paliers, les conduites d’aspiration, les générateurs et les appareillages de commutation.

Renseignements

Centrale Hydroélectrique au Guangxi

Nature de l’équipement: 2 ensembles turbo-alternateur Francis

Hauteur de chute: 35m
Débit: 3m³/s
Puissance: 800KW (2 × 400KW chacun)

Les unités ont été mises en service avec succès en septembre 2010. Nous avons fourni les turbines, les régulateurs, les boîtiers de paliers, les conduites d’aspiration, les générateurs hydrauliques ainsi que les appareillages de commutation.

Renseignements

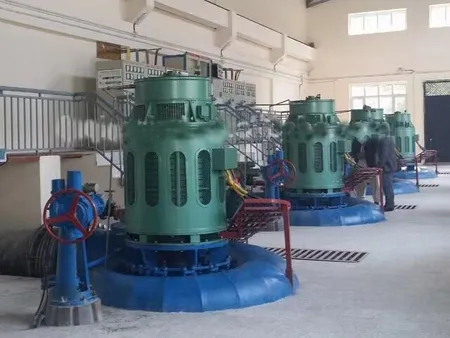

Centrale Hydroélectrique de Niveau 1 de Songshan dans le Guangxi

Nature de l’équipement: 3 ensembles turbo-alternateur Francis

Hauteur de chute: 30m
Débit: 3m³/s
Puissance: 750KW (3 × 250KW chacun)

Les unités ont été mises en service avec succès en mars 2002. L’approvisionnement complet comprenait les turbines, les générateurs, les volants d’inertie, les régulateurs hydrauliques ainsi que les appareillages de commutation.

Renseignements

Centrale hydroélectrique de Songshan niveau 2 à Guangxi

Nature de l’équipement: 3 ensembles turbo-alternateur Francis

Hauteur de chute: 60m
Débit: 3m³/s
Puissance: 1500KW (3 × 500KW chacun)

Les unités ont été mises en service avec succès en août 2005. La fourniture complète comprenait les turbines, générateurs, volants d'inertie, régulateurs hydrauliques et appareillages de commutation.

Renseignements

Principales caractéristiques structurelles

Boîtier en spirale
Anneau de maintien
Dispositif de guidage de l'eau
Couvercle de tête
Coulisseau

Arbre principal
Palier de guidage
Bague de fond
Tube de tirage

Foire Aux Questions

Quels matériaux utilisez-vous pour fabriquer les turbines Francis ?

Le boîtier d'une turbine Francis est généralement fabriqué en acier classique. Les pales du rotor sont en acier inoxydable, ce qui offre une excellente résistance à la corrosion et assure une longue durée de vie de plus de 30 ans. Le boîtier du générateur est également en acier et contient des composants internes tels que des bobines et des pôles magnétiques, essentiels à la production d'électricité.

Qu'est-ce qui distingue une turbine Francis d'une turbine Kaplan ?

Les turbines Kaplan ont un flux d'eau axial à la fois à l'entrée et à la sortie, tandis que les turbines Francis ont des directions de flux mixtes. Les turbines Kaplan présentent des zones de flux transversales plus petites et fonctionnent à des vitesses de rotation plus faibles, ce qui contraste avec les caractéristiques de fonctionnement des turbines Francis.

La turbine Francis est-elle une turbine à impulsion ?

La turbine Francis intègre des caractéristiques à la fois des turbines à impulsion et à réaction. Elle exploite l'énergie cinétique de l'eau, tant par l'impact de l'eau frappant les pales que par la force de réaction générée lorsque l'eau s'écoule sur et autour des pales. Cette combinaison permet à la turbine Francis d'atteindre une puissance et une efficacité accrues sur une large gamme de conditions de fonctionnement.

Quelles sont les conditions hydrauliques qui rendent les rivières adaptées aux turbines Francis ?

Les turbines Francis sont utilisées dans les rivières avec une hauteur de chute moyenne, généralement entre 20 m et 100 m, et des débits très élevés. Elles présentent des avantages en termes de construction, tels qu'une réduction de l'utilisation du béton et une installation rapide, ce qui en fait le type de turbine le plus efficace disponible.
