Robot de soudage, sans rail de guidage pour tuyau

Demande de devis

À propos de: http://solution-weldings.fr/2-trackless-unguided-pipe-welding-robot.html

Modèle: BOT-WTP27-121

Le robot de soudage, sans rail de guidage pour tuyau est un système de soudage de tuyau automatique spécialement conçu pour le soudage de tuyau. Il est excellent pour le soudage des tuyaux avec des diamètres variant entre φl68mm - φ1800mm. Il est caractérisé avec un système de suivi des soudures et des capteurs d’orientation, des paramètres de soudage précis, par exemple, la largeur, la profondeur et l’angle peuvent être suivi automatiquement d’une manière précise avec une précision de ±0.2mm.

Information détaillée

Système de soudage oscillant avec de multiples degrés de liberté DOF
Système de suivi de soudage par vision laser (double système de vision laser)
Système d’alimentation en fil
Mécanisme d’adhésion magnétique permanent

Avantages Techniques

Conception portable: petit et léger;
Facile à manœuvrer: Aucun besoin de suivi, interface utilisateur conviviale, trois jours de formation professionnelle est assez pour opérer le robot;
Adaptation automatique aux ouvertures: ouverture complètement automatique ajustable selon la fente en fonction des changements, des différentes épaisseurs de soudage, etc.
Adaptation de soudage automatique: la torche a une capacité d’auto-ajusteur dans la direction verticale, ce qui est spécialement convenable pour l’ajustement dans les cas de soudage par points, etc. et aussi de sorte que les paramètres sont activés automatiquement en temps réel;
Large gamme de soudage: il répond aux différentes exigences de soudage automatique des diamètres de tuyau variés, avec une haute qualité de soudage et une apparence esthétique;
Haute précision de suivi: Précision de suivi de soudage de ± 0.2mm;
Haute fiabilité: faible taux d’échec, MTBF≥ 1000 heures;
Facile à maintenir: conception modulaire, économie du coût et du temps de maintenance.

Zone d’Application

Gamme de diamètre de tuyau: φ168mm-φ1800mm
Types d’ouverture de soudage: V, X, U, J
Matériaux du tuyau: acier au carbone et alliage d’acier
Gamme d’épaisseur du métal: 6mm - 60mm

Configuration du robot de soudage de tuyau

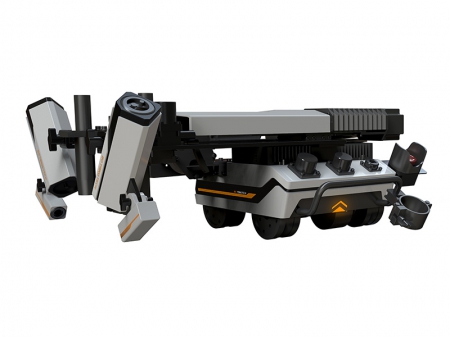

Robot de soudage de tuyau sans rail de guidage

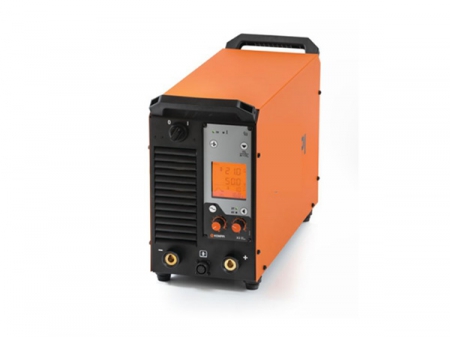

Source de puissance de soudage

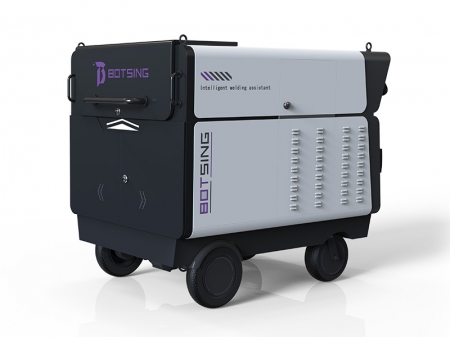

Cambre de contrôle

Spécifications de base

Poids du produit	17kg	Poids de la bobine du fil	5kg (standard), ou personnalisé
Charge Max.	60kg	Vitesse de déplacement max.	560mm/min
Dimensions	560mm (L)480mm (l) 225mm (H)	Précision de suivi de soudage	±0.2mm

Spécifications Mécaniques

Mode de mouvement	roues	Mouvement de la torche	linéaire
Gamme de mouvement linéaire de la torche de soudage	±70mm	Plage de dépassement	±30mm
Alimentation de fil embarqué	Oui	Angle d’inclinaison de la torche	±15°

Autres Spécifications

Température de travail	-10℃~40℃	Humidité relative	En dessous de 90%
Câble de contrôle	Longueur standard de 10m, de câbles plus long sont disponibles
