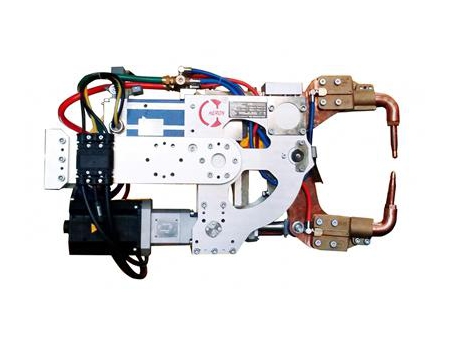

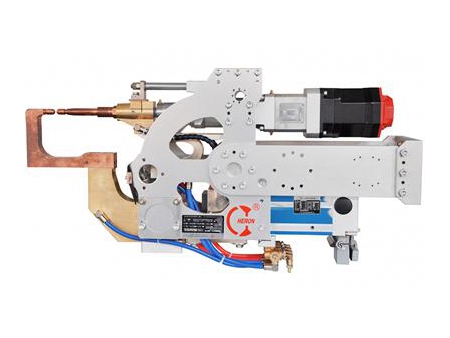

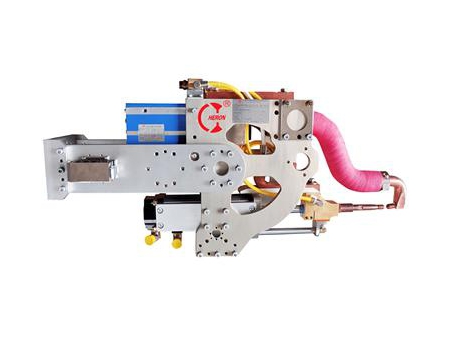

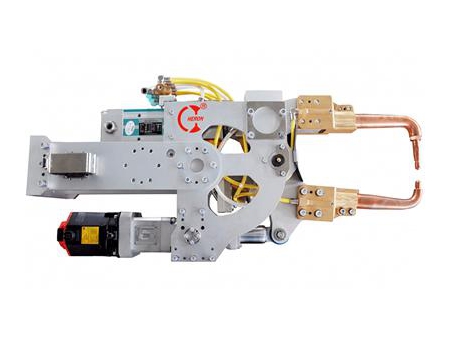

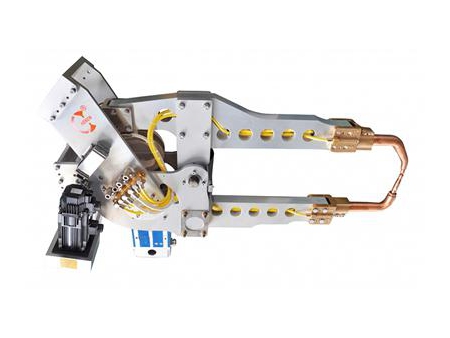

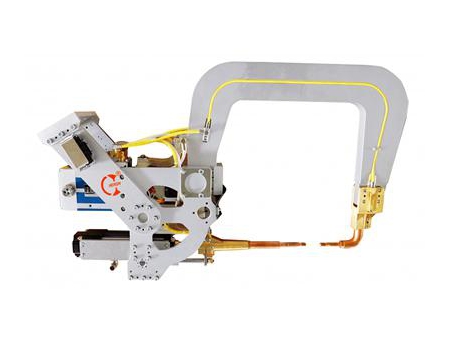

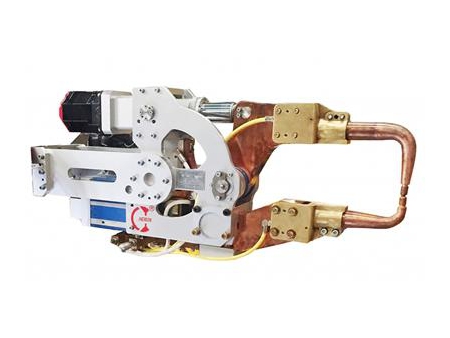

Pince robot soudage par points
Demande de devis
Applications
La pince robot soudage par points est appliquée dans le processus de soudage de haute performance des lignes de production des carrosseries automobiles et des armoires.
Spécifications
1. Notre pince robot soudage par points est facile et rapide à démonter dans le but d’effectuer une maintenance facile et de gagner du temps.
2. La conception unique et optimisée adoptée permet de protéger les bras conducteurs en aluminium contre la corrosion.
3. Sa structure est en plaque d’alliage d’aluminium de haute résistance.
4. Le bras d'électrode de rigidité exceptionnelle génère moins d’étincelles pendant le processus de soudage.
5. Les transformateurs DC moyenne fréquence sont adaptés à une fréquence de 1 ou 2 KHz.
6. La capacité nominale du transformateur DC moyenne fréquence est de 55KVA/75KVA/165KVA/220KVA.
Pince robot soudage par points de moyenne fréquence Type C
Pince robot soudage par points 75KVA DB6-075-C15003-00| Modèle | |
| Poids brut (Kg) | 115 |
| Capacité nominale du transformateur (KVA) | 75 |
| Taille des bras (mm) | 70*262 |
| Dimensions L*H*W (mm) | 967*633*423 |
| Courant de court-circuit maximum (KA) | 20 |
| Course maximale (mm) | 105 |
| Force max des électrodes (N) | 4400 |
| Déformation des bras (mm) | ≤1.5 |
| Electrodes non centrées (mm) | ≤0.5 |
| Centre de gravité (X/Y/Z, cm) | 1.4/2/40.9 |
| Matériau des bras | Alliage de cuivre |
| Mode de connexion du robot | Haut, Bas, Gauche, Droite, Arrière |
| Servomoteur | Applicable à toutes les marques de robots et peut être combiné avec EXLAR |
| Modèle | |
| Poids brut (Kg) | 95.5 |
| Capacité nominale du transformateur (KVA) | 110 |
| Taille des bras (mm) | 52*320 |
| Dimensions L*H*W (mm) | 1056*530*310 |
| Courant de court-circuit maximum (KA) | 24 |
| Course maximale (mm) | 131 |
| Force max des électrodes (N) | 4500 |
| Déformation des bras (mm) | ≤1.5 |
| Electrodes non centrées (mm) | ≤0.5 |
| Centre de gravité (X/Y/Z, cm) | 2.2/0.9/46.7 |
| Matériau des bras | Barre en alliage de cuivre |
| Mode de connexion du robot | Haut, Bas, Gauche, Droite, Arrière |
| Servomoteur | Applicable à toutes les marques de robots et peut être combiné avec EXLAR |
| Modèle | |
| Poids brut (Kg) | 113.2 |
| Capacité nominale du transformateur (KVA) | 110 |
| Taille des bras (mm) | 579*542 |
| Dimensions L*H*W (mm) | 1376*834*406 |
| Courant de court-circuit maximum (KA) | 24 |
| Course maximale (mm) | 120 |
| Force max des électrodes (N) | 4000 |
| Déformation des bras (mm) | ≤1.5 |
| Electrodes non centrées (mm) | ≤0.5 |
| Centre de gravité (X/Y/Z, cm) | 29.7/1/437.9 |
| Matériau des bras | Aluminium d'aviation |
| Mode de connexion du robot | Haut, Bas, Gauche, Droite, Arrière |
| Servomoteur | Applicable à toutes les marques de robots et peut être combiné avec EXLAR |
| Modèle | |
| Poids brut (Kg) | 104 |
| Capacité nominale du transformateur (KVA) | 110 |
| Taille des bras (mm) | 110*280 |
| Dimensions L*H*W (mm) | 1031*530*3020 |
| Courant de court-circuit maximum (KA) | 24 |
| Course maximale (mm) | 78 |
| Force max des électrodes (N) | 4400 |
| Déformation des bras (mm) | ≤1.5 |
| Electrodes non centrées (mm) | ≤0.5 |
| Centre de gravité (X/Y/Z, cm) | 2.5/0.1/47.1 |
| Matériau des bras | Alliage de cuivre |
| Mode de connexion du robot | Haut, Bas, Gauche, Droite, Arrière |
| Servomoteur | Applicable à toutes les marques de robots et peut être combiné avec EXLAR |
Pince robot soudage par points de moyenne fréquence Type X
Pince robot soudage par points 75KVA DB6-075-X16005-00| Modèle | |
| Poids brut (Kg) | 95.5 |
| Capacité nominale du transformateur (KVA) | 75 |
| Taille des bras (mm) | 384*160 |
| Dimensions L*H*W (mm) | 1161*532*302 |
| Courant de court-circuit maximum (KA) | 20 |
| Course maximale (mm) | 179 |
| Force max des électrodes (N) | 3900 |
| Déformation des bras (mm) | ≤1.5 |
| Electrodes non centrées (mm) | ≤0.5 |
| Centre de gravité (X/Y/Z, cm) | 0.3/0.1/52.7 |
| Matériau des bras | Aluminium d'aviation |
| Mode de connexion du robot | Haut, Bas, Gauche, Droite, Arrière |
| Servomoteur | Applicable à toutes les marques de robots et peut être combiné avec EXLAR |
| Modèle | |
| Poids brut (Kg) | 140 |
| Capacité nominale du transformateur (KVA) | 110 |
| Taille des bras (mm) | 815*250 |
| Dimensions L*H*W (mm) | 1400*825*190 |
| Courant de court-circuit maximum (KA) | 24 |
| Course maximale (mm) | 300 |
| Force max des électrodes (N) | 4000 |
| Déformation des bras (mm) | ≤1.5 |
| Electrodes non centrées (mm) | ≤0.5 |
| Centre de gravité (X/Y/Z, cm) | 3/1.1/56.7 |
| Matériau des bras | Aluminium d'aviation |
| Mode de connexion du robot | Haut, Bas, Gauche, Droite, Arrière |
| Servomoteur | Applicable à toutes les marques de robots et peut être combiné avec EXLAR |
| Modèle | |
| Poids brut (Kg) | 119 |
| Capacité nominale du transformateur (KVA) | 110 |
| Taille des bras (mm) | 284*125 |
| Dimensions L*H*W (mm) | 1050*531*190 |
| Courant de court-circuit maximum (KA) | 24 |
| Course maximale (mm) | 139 |
| Force max des électrodes (N) | 4400 |
| Déformation des bras (mm) | ≤1.5 |
| Electrodes non centrées (mm) | ≤0.5 |
| Centre de gravité (X/Y/Z, cm) | 2.3/0.1/47.6 |
| Matériau des bras | Aluminium d'aviation |
| Mode de connexion du robot | Haut, Bas, Gauche, Droite, Arrière |
| Servomoteur | Applicable à toutes les marques de robots et peut être combiné avec EXLAR |
| Modèle | |
| Poids brut (Kg) | 113.2 |
| Capacité nominale du transformateur (KVA) | 110 |
| Taille des bras (mm) | 242*300 |
| Dimensions L*H*W (mm) | 1121*537*302 |
| Courant de court-circuit maximum (KA) | 24 |
| Course maximale (mm) | 120 |
| Force max des électrodes (N) | 5000 |
| Déformation des bras (mm) | ≤1.5 |
| Electrodes non centrées (mm) | ≤0.5 |
| Centre de gravité (X/Y/Z, cm) | 5.6/0.1/48.4 |
| Matériau des bras | Aluminium d'aviation |
| Mode de connexion du robot | Haut, Bas, Gauche, Droite, Arrière |
| Servomoteur | Applicable à toutes les marques de robots et peut être combiné avec EXLAR |
Notre société s’est engagée dans le développement et la production des pinces robot soudage par points de haute performance. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, Heron propose la machine à souder par résistance DC, machine de soudage par points AC, machine de soudage moyenne fréquence et le robot de soudage par points.
