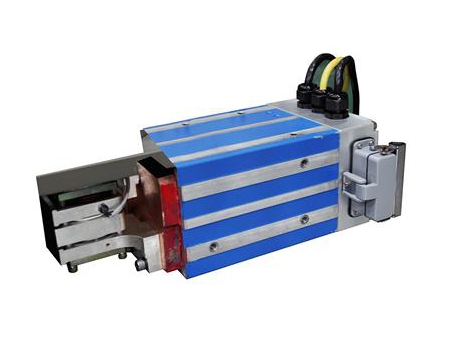

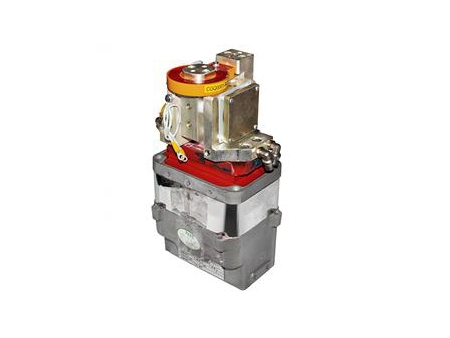

Transformateur de soudage par points
Applications
Ce transformateur de soudage par points est principalement appliqué pour l’alimentation de soudage des pinces de soudage par points suspendues.
Spécifications
1. De conception spéciale, ce transformateur de soudage présente un effet de refroidissement par eau très efficace avec un débit de 5L/minute.
2. Les transformateurs C et transformateurs X utilisent les mêmes modes de connexion et installation.
3. Les bobines primaires et secondaires du transformateur adoptent un processus de coulée intégrale sous vide en résine époxy.
4. Le transformateur de soudage par points intègre une interface pour l’alimentation électrique du soudage et une interface pour le signal de contrôle de la température.
5. Il adopte une structure à base toroïdale qui offre une propriété d’imperméabilisation élevée et une faible perte d’ions.
6. Le transformateur de soudage Heron très performant intègre un système de protection contre la surchauffe qui garantit la sécurité de l’opérateur pendant lors processus de soudage.
Applications
Ce transformateur de soudage par points est appliqué pour l’alimentation de soudage des pinces de soudage robotiques.
| Nom | Transformateur Inverseur 110KVA-1KHZ | Transformateur Inverseur 110KVA-2KHZ | Transformateur Inverseur 75KVA-2KHZ |
| Modèle | B01DB-110-□-□ | B01DB-110-2H-□-□ | B01DB-075-2H-□-□ |
| Puissance nominale | 110KVA | 110KVA | 75KVA |
| Tension primaire (U1N) | 500V | 500V | 500V |
| Fréquence opérationnelle (f) | 1000HZ | 2000HZ | 2000HZ |
| Tension secondaire (U2d) | 10.4V | 10.4V | 11.4V |
| Courant de court-circuit maximum | 24KA | 24KA | 22KA |
| Cycle de travail nominal | 9.80% | 9.80% | 4.50% |
| Ratio de tournage | 48:01:00 | 48:01:00 | 44:01:00 |
| Poids (M) | 24.3kg | 19.8kg | 15.2kg |
| Débit d'eau (L) | 6L/min | 6L/min | 6L/min |
Applications
Ce modèle de transformateur de soudage par points est utilisé comme alimentation de soudage des pinces de soudage par points stationnaires.
Heron est spécialisée dans la conception et production du transformateur de soudage par points de grande robustesse et longue durée de vie. Depuis 1997, notre société propose, aux clients partout dans le monde, la machine de soudage par résistance, l’armoire de contrôle, les composants pour équipement de soudage.
