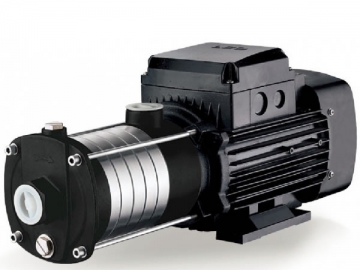

Pompe centrifuge horizontale multicellulaire ECH(15)
Pompe centrifuge haute gamme | Pompe multi-étagée en acier inoxydable | Pompe horizontale multicellulaire
Applications
Elle est applicable dans l'approvisionnement en eau des ménages, support d'équipement, pressurisation des canalisations, arrosage du jardin, arrosage des légumes de serre, pisciculture, aviculture, industrie et exploitation minière, approvisionnement en eau, drainage des entreprises et des immeubles de grande hauteur, climatisation centrale, système de chauffage centralisé, etc.
Pompe
- Arbre AISI 304
- Température max du liquide: 85 ℃
- Altitude: Jusqu'à 1000m
- Aspiration maximale: 8m
- Pression d'entrée max: Limitée par la pression max de fonctionnement
Moteur
- Enroulement en cuivre
- Moteur monophasé avec protecteur thermique
- Classe d’isolation: F
- Indice de protection: IP44
- Température ambiante max: 40 ℃
| Modèle | Puissance | Q(m³/h) | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | |
| KW | HP | Q(l/min) | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | |
| ECH(m)15-10 | 1.1 | 1.5 | H(m) | 13.9 | 13.5 | 13.1 | 12.4 | 11.6 | 10.6 | 9.4 | 8.2 |
| ECH(m)15-20 | 2.2 | 3 | 27.8 | 27.5 | 26.7 | 25.6 | 24.1 | 22.7 | 21.1 | 18.8 | |
| ECH15-30 | 3 | 4 | 42.1 | 40.9 | 39.8 | 38.7 | 36.9 | 34.9 | 31.9 | 28.5 | |
| ECH15-40 | 4 | 5.5 | 55.5 | 54.3 | 52.8 | 51.8 | 49.7 | 46.8 | 42.9 | 38.3 | |

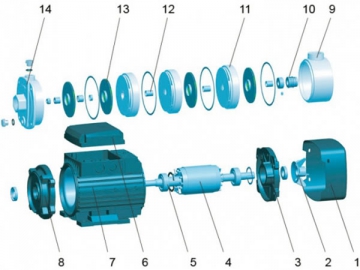

| No. | Parties | Matériaux |
| 1 | Plaque inférieure | Q235 |
| 2 | Support | Fonte/AISI 304 |
| 3 | Stator | |
| 4 | Boîte à bornes | ABS |
| 5 | Palier | |
| 6 | Rotor | |
| 7 | Cache arrière | ZL 102 |
| 8 | Ventilateur | PP |
| 9 | Capot de ventilateur | 08F |
| 10 | Garnitures mécaniques | Carbone / Céramique |
| 11 | Diffuseur | AISI 304 |
| 12 | Manchon | AISI 304 |
| 13 | Impulseur | AISI 304 |
| 14 | Corps de pompe | Fonte/AISI 304 |
