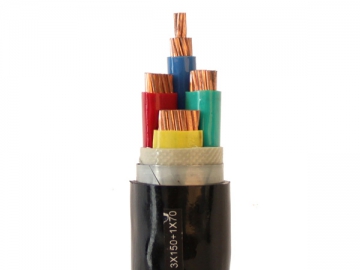

Câble d'alimentation isolation PVC à retardateur de flammes 1kV/3kV
Standards
Le câble d'alimentation isolation PVC à retardateur de flammes 1kV/3kV est conforme au standard national GB/T 12706-2008 équivalent d'IEC 60502-2004. Les propriétés du retardateur de flammes sont conformes GB/T 18380-2008, ce qui signifie qu'elles sont également conformes au standard IEC 60332-2004.
Applications
Le câble d'alimentation isolation PVC à retardateur de flammes 1kV/3kV est adapté aux lignes de distribution et de transmission électriques dont la tension nominale est de 0,6/1kV. Le retardateur de flammes est utilisé dans des endroits à haute densité de câble où les propriétés ignifuges sont importantes requises, comme le métro, les centrales énergétiques, les gratte-ciels, les lieux de divertissement, les larges entreprises industrielles et minières, etc.
Propriétés d'application
1. Tension nominale U0/U: 0,6/1kV, 1,8/3kV
2. Température opératoire de long terme permise : 70°C
3. Court-circuit : température du conducteur ≤160°C, durée ≤5 secondes
4. La température ambiante doit être supérieure à 0°C lors de la pose et un préchauffage est nécessaire si la température est inférieure. Le processus de pose n'est pas affecté par la hauteur de chute.
5. Rayon de courbage min durant la pose : 20 fois le diamètre externe du câble pour le type à âme unique et 15 fois pour type multibrins.
6. La neutralité du câble d'alimentation à cinq est distincte du fil de terres et le système est très stable.
| Modèles | Descriptions | Applications | |
| Âme Cu | Âme Al | ||
| V V VY | VLV VLY | Câble d'alimentation, gaine PVC, isolation PVC Câble d'alimentation, gaine PE, isolation PVC | Il est posé en extérieur, comme les tunnels et oléoducs. Toute force mécanique externe doit être évitée |
| V V 22 V V 23 | VLV22 VLV23 | Câble d'alimentation, gaine PVC, blindage à bande acier, isolation PVCCâble d'alimentation, gaine PE, blindage à bande acier, isolation PVC | Il peut être installé en intérieur, en extérieur, en souterrain, dans les oléoducs et tunnel. De plus, une force mécanique externe est applicable. |
| V V 32 V V 33 | VLV32 VLV33 | Câble d'alimentation, gaine PVC, blindage à fil acier fin, isolation PVC Câble d'alimentation, gaine PVC, blindage à fil acier fin, isolation PVC | Il est adapté aux installations en intérieur et extérieur, dans les tunnels, les conduites, les puits verticaux ou les lieux à grande hauteur de chute. Il peut supporter une force mécanique externe et une grande force de traction. |
Remarque :
1. Les modèles contiennent également le type à retardateur de flammes
2. Lors de la signature du contrat, le type retardateur de flammes doit être spécifié. Par exemple, si le type A est choisi, veuillez ajouter « A » après « ZR » et former « ZRA », ce type est généralement utilisé quand la résistance au feu est grandement nécessaire. B et C suivent les mêmes règles. Par ailleurs, s'il n'y a pas de lettre après « ZR », le câble est produit selon « ZRC »
| Modèles | Section transversale nominale (mm2) | ||||
| Âme unique | Deux âmes | Trois âmes | Quatre âmes | Cinq âmes | |
| V V VLV VY VLY V VR(VRV) | 1.5-800 | 1.5-800 | 1.5-800 | 1.5-800 | 1.5-800 |
| V V22 VLV22 V V23 VLV23 | - | 4-300 | 4-400 | 4-400 | 4-400 |
| V V32 VLV32 V V33 VLV33 | 10-800 | 10-800 | 10-800 | 10-800 | 10-800 |
Remarque :
1. Type à retardateur de flammes également disponible
2. Il y a différentes sections transversales nominales pour le type à quatre âmes et le type à cinq âmes. Le type à quatre âmes est doté de quatre âmes à section transversale égale ou trois âmes ont une section transversale plus grande que celle de gauche. Le type à cinq âmes est doté de cinq âmes à section transversale identique, de quatre âmes plus grandes, ou bien de trois âmes plus grandes.
| Nombre d'âmes | Couleur et marquage de nombre des âmes isolées | ||
| Âmes principales Âmes neutres | Âme de masse | Âme neutre (âme n.5) | |
| 1 | Couleur aléatoire | - | - |
| 2 | Rouge 1 | Bleu 0 | |
| 3 | Jaune 1, Vert 2, Rouge 3 | - | |
| 3 1 | Bleu 0 | ||
| 4 | |||
| 3 2 | Jaune 1, Vert 2, Rouge 3, Bleu 4 | Noir 0 | |
| 4 1 | - | Noir 0 | |
Pour le câble d'alimentation isolation PVC à retardateur de flammes 0,6/1kV, sa résistivité doit être supérieure à 36,7MΩ·km à 20°C. En même temps, le test de résistivité à la tension est appliqué sur le produit fini selon les conditions suivantes AC 3,5kV, 50Hz, 5 minutes. Durant cette période, aucune rupture ne doit se produire.
Après la pose du câble, le test de résistivité à la tension DC est appliqué. La tension de test recommandée est 4U0 où U0 est la tension du conducteur à la terre, pour ce produit, U0 = 0,6kV. La durée de test est de 15 minutes. De plus, la propriété de retardement des flammes doit répondre aux exigences du test de propagation verticale des flammes des standards GB/T 18380.3-2008 et IEC 60332-2004.
Paramètres techniques| Section transversale nominale (mm2) | Résistance DC 20°C (≤Ω/km) | |
| Âme Cu | Âme Al | |
| 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 600 400 500 630 | 12.1 7.41 4.61 3.08 1.83 1.15 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.0991 0.0754 0.0601 0.0470 0.0366 0.0283 | - - - - 3.08 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164 0.125 0.100 0.0778 0.0605 0.0469 |
| Tension nominale (kV) | Section nominale (mm2) | Coefficient de résistivité thermique du sol (K·m /W) | ||||
| 0.8 | 1.0 | 1.2 | 1.5 | 2.0 | ||
| 0.6/11.8/3 | 35 et en dessous | 1.06 | 1.00 | 0.95 | 0.88 | 0.80 |
| 50-100 | 1.08 | 1.00 | 0.94 | 0.87 | 0.77 | |
| 185 et au dessous | 1.09 | 1.00 | 0.93 | 0.85 | 0.76 | |
Remarque: Coefficient de résistivité thermique du sol : PT=1,0 K·m/W.
Facteurs de correction de capacité du courant à différentes températures ambiantes| Température opératoire (°C) | Température de l'air (°C) | Température du sol (°C) | ||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | |
| 90 | 1.26 | 1.22 | 1.18 | 1.14 | 1.09 | 1.04 | 1.00 | 0.94 | 0.89 | 1.14 | 1.11 | 1.07 | 1.04 | 1.00 | 0.96 | 0.92 |
Remarque : Température ambiante : 40°C pour l'air et 25°C pour les sols.
Longueur de câble
Pour la plupart des cas, le câble d'alimentation isolation PVC est transporté en fûts et la longueur totale est généralement plus longue que 100m. Par ailleurs, les câbles d'une longueur de moins de 20m peuvent également être livrés, mais leur quantité ne doit pas excéder 10% de la longueur totale. Selon les négociations, n'importe quelle longueur est disponible et l'erreur de longueur est de ±0,5%.
- Câble d'alimentation (retardateur de flammes) à gaine et isolation PVC 0,6/1kV âme simple
- Câble d'alimentation (retardateur de flammes) à gaine et isolation PVC (blindage à bande acier) 0,6/1kV deux âmes
- Câble d'alimentation (retardateur de flammes) à gaine et isolation PVC (blindage à bande acier) 0,6/1kV trois âmes

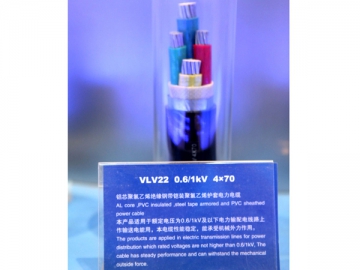

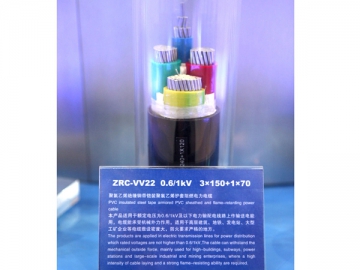

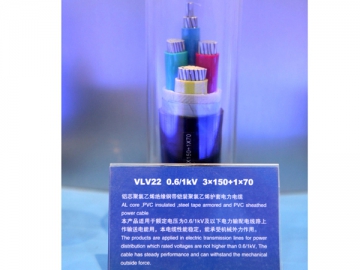

- Câble d'alimentation (retardateur de flammes) à gaine et isolation PVC (blindage à bande acier) 0,6/1kV quatre âmes
- Câble d'alimentation (retardateur de flammes) à gaine et isolation PVC (blindage à bande acier) 0,6/1kV cinq âmes
