Câble d'alimentation isolation XLPE à retardateur de flammes 1kV/3kV Manufacturer

Câble d'alimentation isolation XLPE à retardateur de flammes 1kV/3kV

Demande de devis

À propos de: http://tongdacable.fr/3-2-lv-power-cable-xlpe-insulated.html

Le câble d'alimentation isolation XLPE à retardateur de flammes 1kV/3kV utilise une isolation XLPE et une gaine PVC, tous deux retardateurs de flammes. En comparaison avec le type commun à isolation PVC, il offre une plus grande stabilité et une meilleure propriété de retardement des flammes. En même temps, il est moins cher que le type à isolation XLPE avec les mêmes caractéristiques. Aussi, il est adapté aux endroits où une bonne résistance au feu est nécessaire, mais où les exigences environnementales ne sont pas très strictes.

Standards
Le câble d'alimentation isolation XLPE à retardateur de flammes est conforme au standard GB/T 12706-2008, qui est égal au standard IEC 60502-2005. En même temps, la propriété de retardement des flammes est conforme à GB/T 18380.3-2008, l'équivalent de IEC 60332-2004.

Propriétés d'application
1. Tension nominale U0/U: 0,6/1kV, 1,8/3kV
2. Température opératoire de long terme : 90°C
3. Court-circuit : température du câble ≤250°C, durée ≤5 secondes
4. Rayon de courbure min durant la pose : 20 fois le diamètre du câble pour le type à une âme et 15 fois le diamètre du câble pour le type à âmes multiples.
5. De plus, la température ambiante lors de la pose du câble ne doit pas être inférieure à 0°C, sinon un préchauffage est nécessaire. La pose n'est pas limitée par la hauteur de chute.

Longueur du câble
Le câble d'alimentation est généralement délivré en tambour et la longueur totale est souvent supérieure à 100m. Des câbles courts peuvent également être livrés, mais ils ne doivent pas être plus courts que 20m et leur quantité ne doit pas excéder 10% de la longueur totale. Les câbles peuvent être délivré selon n'importe quelle longueur et celle-ci est négociable. De plus, l'erreur de longueur est de ±0,5%.

Explication de modèles

Modèles		Descriptions	Applications
Âme Cu	Âme Al	Descriptions	Applications
YJL YJVR(YJRV)	YJLV	Câble d'alimentation à retardateur de flammes, gaine PVC, isolation XLPE	Peut être posé en intérieur et extérieur, dans les tunnels, les conduites de câbles, les sols lâches, etc. Il ne peut supporter une force mécanique externe, mais une certaine force de traction peut être appliquée durant la pose. De plus, le type à âme simple ne doit pas être installé dans des tubes magnétiques.
YJV22	YJLV22	Câble d'alimentation à retardateur de flammes, gaine PVC, blindage bande acier, isolation XLPE	Il est placé en extérieur et un enfouissement dans le sol est également adapté. En même temps, une force mécanique externe est adaptée, mais une grande force de traction n'est pas permise

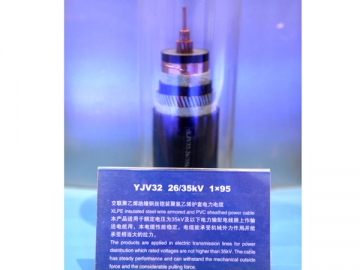

YJV32	YJLV32	Câble d'alimentation à retardateur de flammes, gaine PVC, blindage à fil acier fin, isolation XLPE	Il est utilisé dans l'eau, les puits verticaux ou endroits avec grande hauteur de chute et il peut supporter une force mécanique externe, ainsi qu'une force de traction plutôt large.
YJV42	YJLV42	Câble d'alimentation à retardateur de flammes, gaine PVC, blindage à fil acier épais, isolation XLPE	Il peut être posé dans les puits verticaux, les fonds marins ou endroits avec une grande hauteur de chute. Pression positive très grande et force de traction applicables.

Remarque :
1. Les modèles contiennent également le type à retardateur de flammes.
2. Lors de la signature du contrat, le type à retardateur de flammes doit être spécifié. Par exemple, si le type A est choisi, veuillez ajouter « A » à la fin de « ZR », pour former « ZRA ». Le type A est généralement utilisé dans les endroits où les propriétés de retardement de flammes sont hautement nécessaires. Les types B et C suivent les mêmes règles. De plus, s'il n'y a pas de lettre après « ZR », le câble est produit en suivant « ZRC »

Gamme de production

Modèles		Section transversale nominale (mm²)
Modèles		Âme simple	Deux âmes	Trois âmes	Quatre âmes	Cinq âmes
YJV	YJLV	1.5-800	1.5-300	1.5-400	1.5-400	1.5-300
YJV22	YJLV22	-	4-300	4-400	4-400	4-300
YJV32	YJLV32	10-800	4-300	4-400	4-400	4-300
YJV42	YJLV42	10-800	4-300	4-400	4-400	4-300

Remarque : type à retardateur de flammes également disponible

Facteurs de correction de capacité de courant pour différents coefficients de résistivité thermique au sol.

Tension nominale (kV)	Section transversale (mm²)	Coefficient de résistivité thermique des sols (K·m /W)
Tension nominale (kV)	Section transversale (mm²)	0.8	1.0	1.2	1.5	2.0
0.6/11.8/3	35 et moins	1.06	1.00	0.95	0.88	0.87
	50-100	1.08	1.00	0.94	0.87	0.77
	185 et plus	1.09	1.00	0.93	0.85	0.76

Remarque: coefficient de résistivité thermique des sols: PT=1.0 K·m/W.

Facteurs de correction de capacité du courant à différentes températures ambiante

Température opératoire (°C)	Température de l'air (°C)									Température du sol (°C)
Température opératoire (°C)	10	15	20	25	30	35	40	45	50	5	10	15	20	25	30	35
90	1.26	1.22	1.18	1.14	1.09	1.04	1.00	0.94	0.89	1.14	1.11	1.07	1.04	1.00	0.96	0.92

Remarque: température ambiante : 40°C pour l'air et 25°C pour le sol.

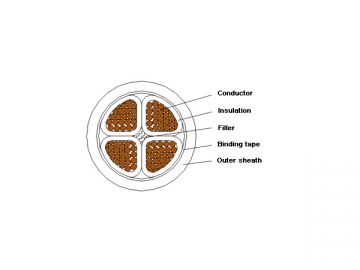

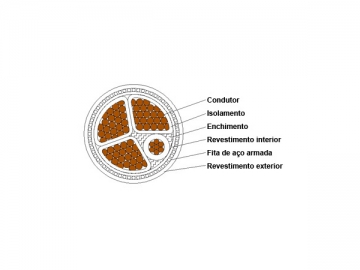

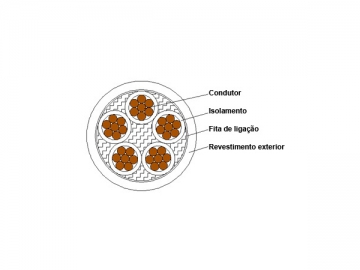

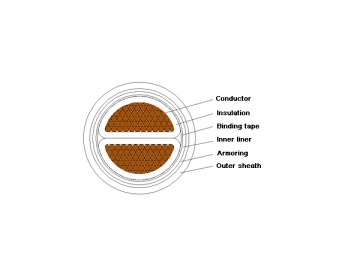

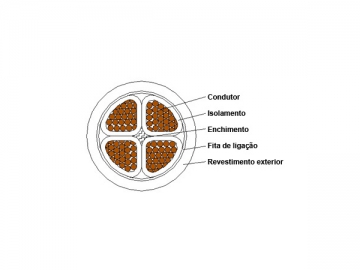

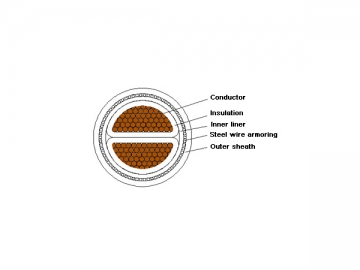

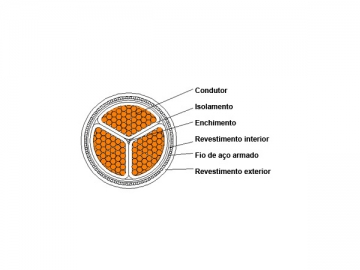

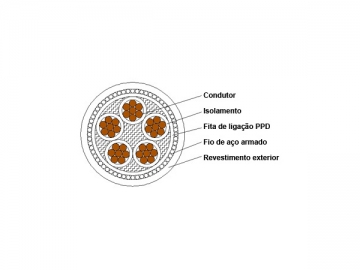

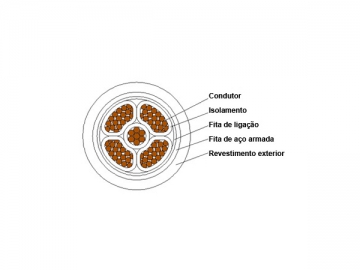

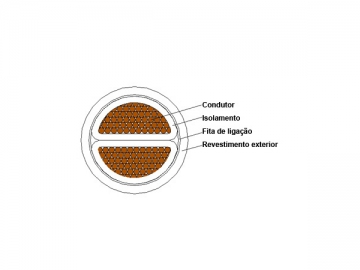

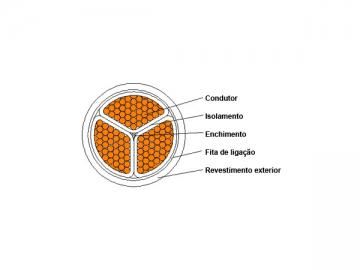

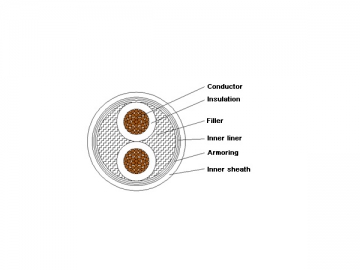

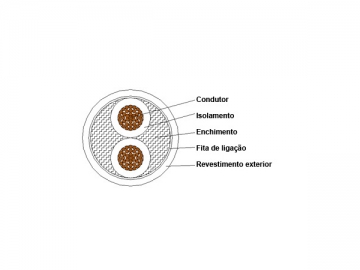

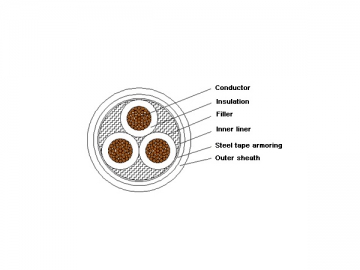

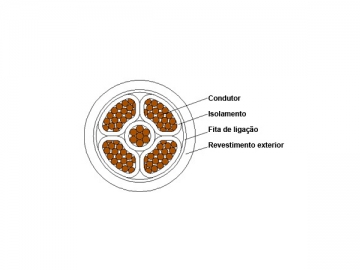

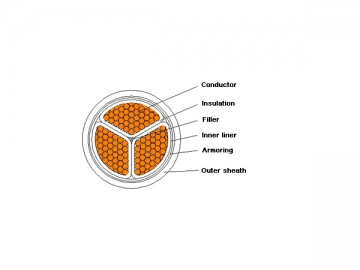

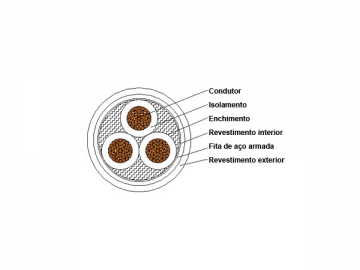

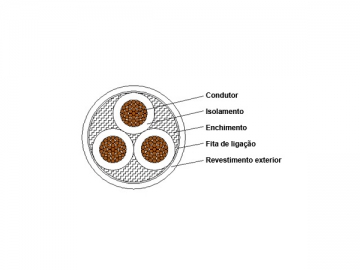

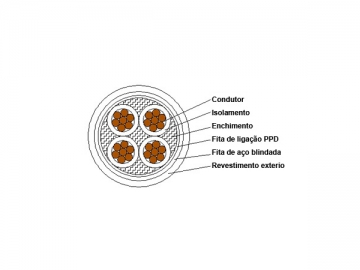

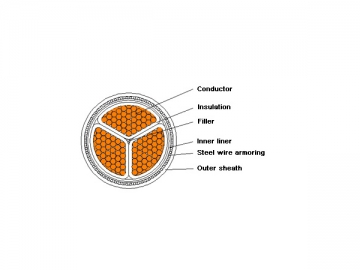

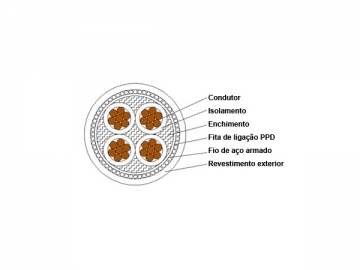

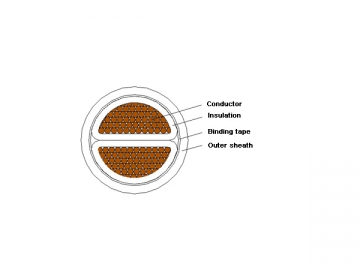

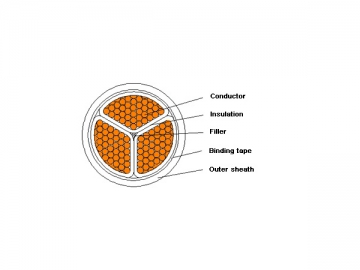

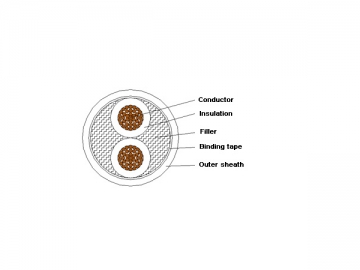

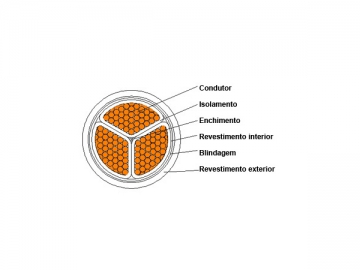

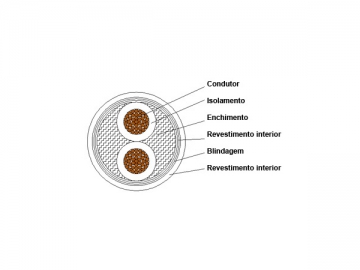

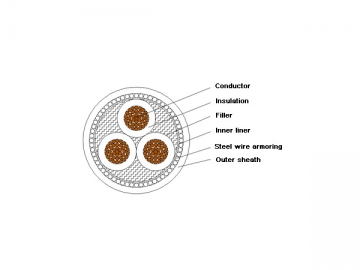

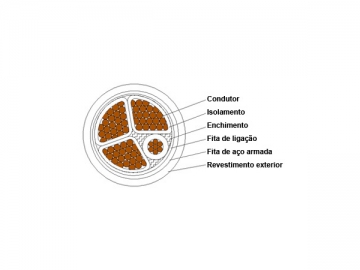

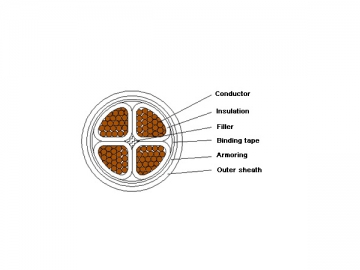

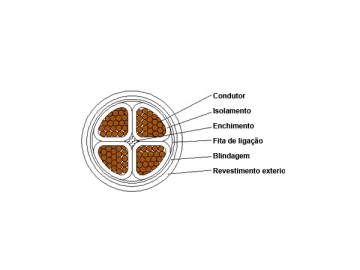

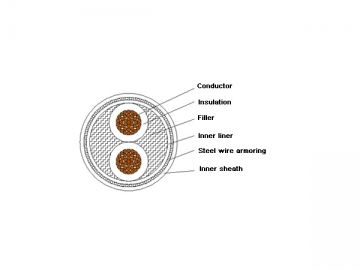

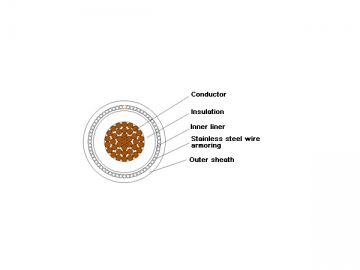

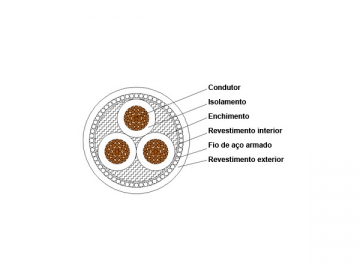

Structure

Paramètres détaillés

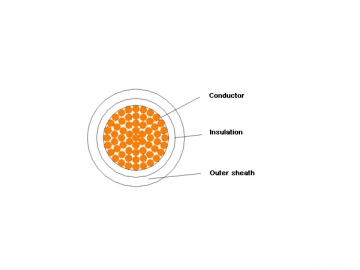

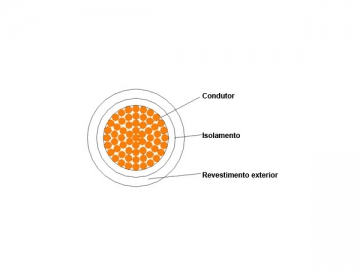

Câble d'alimentation à retardateur de flammes, gaine PVC, isolation XLPE 0,6/1kV âme unique

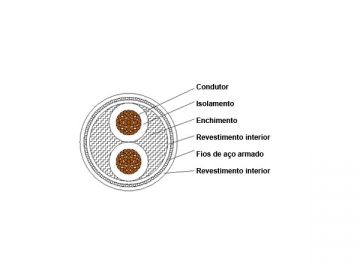

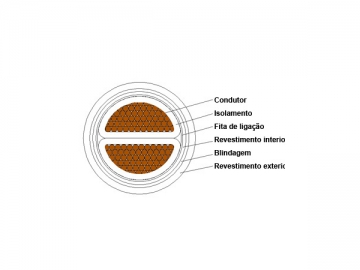

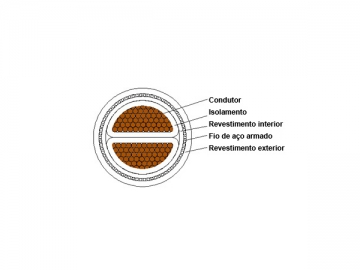

Câble d'alimentation à retardateur de flammes, gaine PVC, blindage à bande acier, isolation XLPE 0,6/1kV âme double

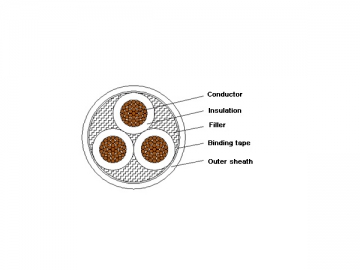

Câble d'alimentation à retardateur de flammes, gaine PVC, blindage à bande acier, isolation XLPE 0,6/1kV âme triple

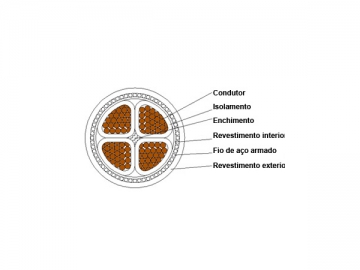

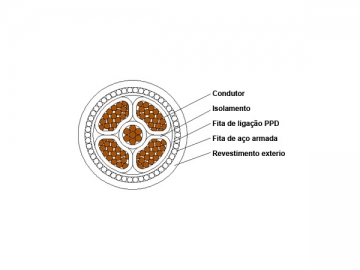

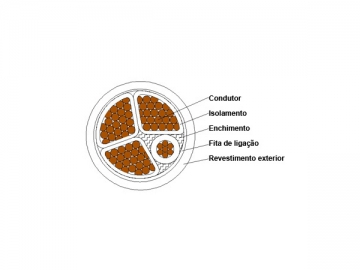

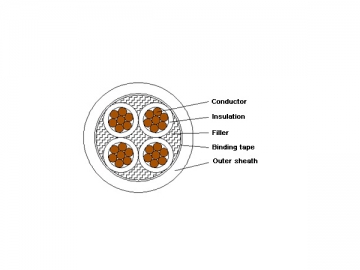

Câble d'alimentation à retardateur de flammes, gaine PVC, blindage à bande acier, isolation XLPE 0,6/1kV âme quadruple
Câble d'alimentation à retardateur de flammes, gaine PVC, blindage à bande acier, isolation XLPE 0,6/1kV âme quadruple
