Caractéristiques
Homologué UL et approuvé par les mutuelles d'usine pour un service de 230 PSI.
Fonte ductile conforme aux normes ASTM 126 CLASSE B
Dimensions conformes aux normes ANSI B 16.4 CLASSE 125
Les filetages NPT sont conformes aux normes ANSI/ASME B1.20.1.

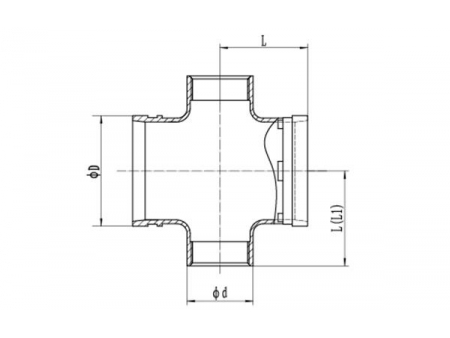

Dessin dimensionnel

Données techniques

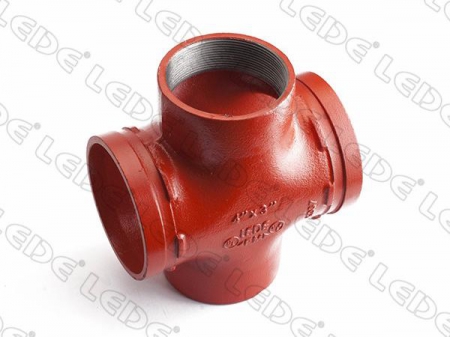

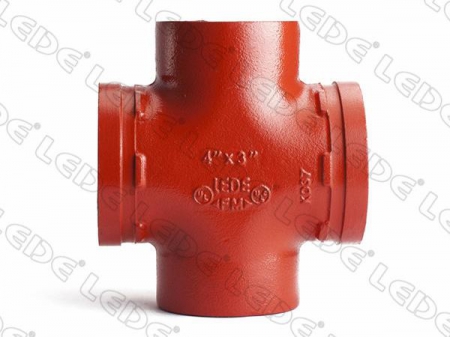

Raccord en croix réduit fileté XGQT05
Taille nominale mm/pouce	Diamètre extérieur du tube mm/pouce	Dimensions				Pression de service (psi)
		L		D	d
		L	L1	mm	mm
50×25	60.3×33.7	70		60	43	230
2×1	2.375×1.327
50×32	60.3×42.4	70		60	52
2x11/4	2.375×1.669
50×40	60.3×48.3	70		60	58
2x11/2	2.375×1.9
65×25	73.0×33.7	76		73	43
21/2x1	2.875×1.327
65×32	73.0×42.4	76		73	52
21/2x11/4	2.875×1.669
65×40	73.0×48.3	76		73	58
21/2x11/2	2.875×1.9
65×50	73.0×60.3	76		73	70
21/2x2	2.875×2.375
65×25	76.1×33.7	76		76	43
21/2x1	3×1.327
65×32	76.1×42.4	76		76	52
21/2x11/4	3×1.669
65×40	76.1×48.3	76		76	58
21 / 2 ×1 1 / 2	3×1.9
65×50	76.1×60.3	76		76	70
21/2x2	3×2.375
80×25	88.9×33.7	86		89	43
3×1	3.5×1.327
80×32	88.9×42.4	86		89	52
3x11/4	3.5×1.669
80×40	88.9×48.3	86		89	58
3x11/2	3.5×1.9
80×50	88.9×60.3	86		89	70
3×2	3.5×2.375
80×65	88.9×76.1	86		89	86
3x21/2	3.5×3
100×50	108.0×60.3	90	98*	108	70
4×2	4.25×2.375
100×65	108.0×76.1	90	98*	108	86
4x21/2	4.25×3
100×80	108×88.9	90	98*	108	99
4×3	4.25×3.5
100×25	114.3×33.7	90	98*	114	43
4×1	4.5×1.327
100×32	114.3×42.4	90	98*	114	52
4x11/4	4.5×1.669
100×40	114.3×48.3	90	98*	114	58
4x11/2	4.5×1.9
100×50	114.3×60.3	90	98*	114	70
4×2	4.5×2.375
100×65	114.3×76.1	90	98*	114	86
4x21/2	4.5×3
100×80	114.3×88.9	90	98*	114	99
4×3	4.5×3.5
125×40	139.7×48.3	105		140	58
5x11/2	5.5×1.9
125×50	139.7×Rc2	105		140	70
5×2	5.5×2.375
125×65	139.7×76.1	105		140	86
5x21/2	5.5×3
125×80	139.7×88.9	105		140	99
5×3	5.5×3.5
125×100	139.7×114.3	105		140	124
5×4	5.5×4.5
125×40	141.3×48.3	105		141	58
5x11/2	5.563×1.9
125×50	141.3×60.3	105		141	70
5×2	5.563×2.375
125×65	141.3×73	105		141	86
5x21/2	5.563×2.875
125×80	141.3×88.9	105		141	99
5×3	5.563×3.5
125×100	141.3×114.3	105		141	124
5×4	5.563×4.5
150×50	159.0×60.3	110	120*	159	70
6×2	6.250×2.375
150×65	159.0×76.1	110	120*	159	86
6x21/2	6.25×3
150×80	159.0×88.9	110	120*	159	99
6×3	6.25×3.5
150×100	159×114.3	110	120*	159	124
6×4	6.25×4.5
150×40	165.1×48.3	110	120*	165	58
6x11/2	6.5×1.9
150×50	165.1×60.3	110	120*	165	70
6×2	6.5×2.375
150×65	165.1×76.1	110	120*	165	86
6x21/2	6.5×3
150×80	165.1×88.9	110	120*	165	99
6×3	6.5×3.5
150×100	165.1×114.3	110	120*	165	124
6×4	6.5×4.5
150×40	168.3×48.3	110	120*	168	58
6x11/2	6.625×1.9
150×50	168.3×60.3	110	120*	168	70
6×2	6.625×2.375
150×65	168.3×76.1	110	120*	168	86
6x21/2	6.625×3
150×80	168.3×88.9	110	120*	168	99
6×3	6.625×3.5
150×100	168.3×Rc4	110	120*	168	124
6×4	6.625×4.5
200×50	219.1×60.3	146		219	70
8×2	8.625×2.375
200×50	219.1×76.1	146		219	86
8x21/2	8.625×3
200×80	219.1×88.9	146		219	99
8×3	8.625×3.5
200×100	219.1×114.3	146		219	124
8×4	8.625×4.5
