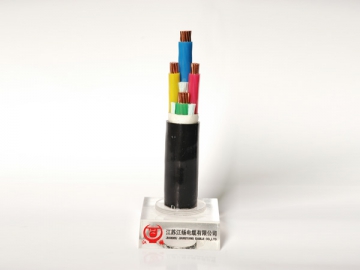

Câble d'alimentation isolé fluoroplastique résistant à la chaleur
Le traitement du fluoroplastique n'est pas chose facile, mais nous avons résolu les difficultés techniques et ce matériel est utilisé pour la réalisation de notre câble d'alimentation isolé fluoroplastique résistant à la chaleur. Grâce à l'excellente stabilité du fluoroplastique, notre produit fournit des performances électriques stables et il est également résistant à l'acide, l'alcali, le pétrole, la corrosion, l'eau, le vieillissement, le gaz corrosif, les hautes températures, etc.
Propriétés d'application
1. Tension nominale U0/U: 0,6/1kV AC
2. Température opératoire max. : 200°C pour FEP (F46) et 260°C pour PFA.
3. Température ambiante min pour opération : -60°C pour gaine caoutchouc de silicone ou fluoroplastique fixé et -15°C pour une pose non fixée.
4. Température ambiante pour la pose : ≥0°C (≥-25°C pour câbles à gaine NBR, caoutchouc de silicone ou fluoroplastique.)
5. Rayon de courbure max : 15 fois le diamètre total pour le type à âme unique et 10 fois le diamètre total pour le type à âmes multiples.
| Modèles | Descriptions | Température opératoire(°C) |
| FF46 | Câble d'alimentation à gaine et isolation fluoroplastique | -60~200 |
| FF46P | Câble d'alimentation, blindage à tresse de cuivre, gaine et isolation fluoroplastique | -60~200 |
| ZR-F46(FV) | Câble d'alimentation, gaine PVC, retardateur de flammes, isolation fluoroplastique | -40~105 |
| YGC-F46(FG) | Câble d'alimentation, gaine caoutchouc de silicone, isolation fluoroplastique | -60~180 |
| YVF-F46 | Câble d'alimentation, gaine PVC NBR, retardateur de flammes, isolation fluoroplastique | -60~105 |
Remarque: si la lettre “R” est ajoutée au nom du modèle, cela signifie que le câble est souple. De plus, l'âme en cuivre peut être revêtue d'étain.
Explications du code| Code | Signification |
| Code série | Omis |
| F (F46) | FEP (F46) |
| VF | NBR |
| G | Caoutchouc de silicone |
| ZR (V) | PVC retardateur de flammes (70°C, 90°C, 105°C) |
| 22 | Blindage à bande d'acier et gaine externe PVC |
| 32 | Blindage fil acier fin et gaine externe PVC |
| P | Blindage à tresse de cuivre |
| R | Conducteur souple multibrins |
Standards
Q/321011KLA209-2009
Qualification
1. La résistance DC de ce câble d'alimentation résistant à la chaleur est en concordance avec GB 3956.
2. La résistivité d'isolation à 20°C est plus grande que 500MΩ·km
3. Le produit finale est détecté par le test de résistance à la tension et ne doit pas être endommagé durant les 5 minutes du test. De plus, la tension de test est de 3,5kV et la fréquence de 50Hz.
Applications
Ce câble d'alimentation résistant à la chaleur est utilisé comme ligne fixe de transmission de puissance fixe et de distribution, ou fil de liaison pour moteur. Il offre des performances électriques stables à haute température, et fait également preuve d'avantages comme sa grande capacité de transport de courant ainsi que sa longue durée de vie. En conséquence, ce produit est largement accepté dans la métallurgie, l'industrie électrique, le domaine de la pétrochimie, les grandes constructions, l'industrie automobile et autres.

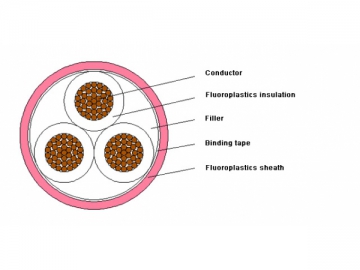

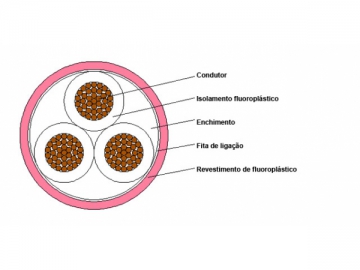

Structure
