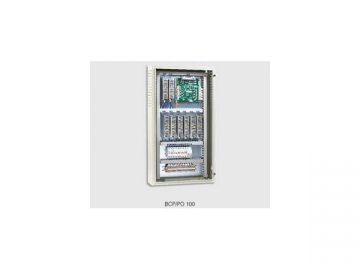

Le système de contrôle de groupe d'ascenseurs est conçu basé sur une technologie de contrôle de groupe centralisé. Un système de contrôle de groupe d'ascenseurs est utilisé pour réaliser l'enregistrement et l'allocation d'appel de pallier. La communication série CAN-bus entre le système de contrôle de groupe et le contrôleur principal de l'ascenseur assure une transmission fiable à haute vitesse de données volumineuses. Une carte de contrôle de groupe montée sur des indicateurs LED nous permet de surveiller l'efficience de communication être le contrôleur de groupe et le contrôleur principal d'ascenseur aussi bien que la connexion des ports d'entrée. Le système de contrôle de groupe d'ascenseurs peut gérer un maximum de 8 ascenseurs et 48 réceptions, permettant une large gamme d'applications.

Principe de fonctionnement de Système de contrôle de groupe d'ascenseurs
Sous tension, le contrôleur principal de l'ascenseur individuel envoie un signal au bouton d'appel de pallier au système de contrôle de groupe d'ascenseurs. Le signal d'appel du pallier enregistré sera ensuite envoyé au panneau d'indication/pallier à chaque étage pour faire connaître l'appel de pallier et allumer le bouton d'appel. Si n'importe quel contrôleur principal perd de la puissance, le contrôleur de groupe communiquera directement avec le panneau d'indication/commande pour assurer que l'ascenseur puisse continuer à fonctionner normalement sous le contrôle de groupe.

Selon le principe du temps d'attente le plus court et considérant la distance entre les étages, le statut d'enregistrement d'appel de pallier et appel de cabine, statut auxiliaire, fonctionnement inverse, etc. le système de contrôle du groupe d'ascenseur effectue une allocation efficiente du signal d'appel de pallier. Le système choisira l'ascenseur avec le temps de réponse le plus rapide. Ceci permet donc une bonne capacité de transport et une efficience d'opération d'ascenseur significativement améliorée.

Si le système de contrôle de groupe d'ascenseurs identifie un ascenseur qui garde sa porte ouverte pour une longue période après réception du signal d'appel de pallier alloué, le système éteindra cet ascenseur et ré allouera les signaux d'appel de pallier, assurant un temps d'attente réduit pour les passagers.

Si le système de contrôle de groupe d'ascenseurs est en panne, en réparation ou hors tension, chaque ordinateur garde un fonctionnement simplexe et retourne automatiquement à un mode de contrôle de groupe après que le contrôleur de groupe soit restauré.

Principales fonctions du Système de contrôle de groupe d'ascenseurs
Pour rencontrer les différentes exigences et améliorer l'efficience d'opération, le système de contrôle de groupe d'ascenseurs offre de multiples fonctions.

Auto guidage jusqu'à l'étage principale
Pour améliorer la capacité de transport de l'étage principal, lorsqu'il n'y a pas d'ascenseur à l'étage principal, le système de contrôle de groupe d'ascenseurs permet à un ascenseur non alloué d'atteindre l'étage principal très facilement le pallier principal.

Dispersion du temps d'attente de cabine
Le temps d'attente de cabine commence quand tous les ascenseurs sous le système de contrôle de groupe d'ascenseurs sont au ralenti pendant plus d'une minute. Le système allouera un ascenseur qui atteindra l'étage principal le plus facilement en attendant avec les portes fermées, s'il n'y a pas d'ascenseur à l'étage principal ou en dessous. Le système allouera un ascenseur qui atteindra les étages plus élevés le plus facilement en attendant avec les portes fermées. S'il y a deux ou plus d'ascenseurs en utilisation normale, il n'y a pas d'ascenseur à l'étage principal ou en dessous.

Service jusqu'au sommet et service jusqu'en bas
Pendant la durée de montée réglée manuellement ou le temps par relai, quand plus de trois commandes sont enregistrées dans l'ascenseur qui est monté à l'étage principal, la fonction de service au sommet se mettra en route. Les ascenseurs sont alloués à l'étage principal attendant avec portes ouvertes (2 pour groupe de 2-3 ascenseurs, 3 pour groupe de 4-5 ascenseurs, 4 pour 6-7 ascenseurs et 8 pour groupe de 8 ascenseurs). Quand la durée jusqu'au sommet est terminée, le système de contrôle de groupe d'ascenseurs se remettra en statut normal.

De même, le service jusqu'en bas commence lors de la durée de descente, quand les ascenseurs sont totalement chargés et se déplaçant vers le bas, les ascenseurs sont alloués au palier le plus haut avec le même nombre que le service jusqu'en bas. Quand la durée de descente est terminée ou qu'il ne reste plus de charge détectée pour ascenseurs descendant au dessus de l'étage principal pendant deux minutes, le système de contrôle de groupe d'ascenseurs se remettra en statut normal.

Changement de l'étage de service
Le système de contrôle de groupe d'ascenseurs fournit deux programmes présélectionnés d'étage de service. Chaque programme désigne chaque ascenseur pour répondre aux commandes, les appels vers le bas ou vers le haut sur des étages spécifiés. Deux programmes peuvent être contrôlés par deux commandes ou deux relais de temporisation.

Séparation de groupe
Un commutateur pour séparation de groupe est fourni. Le système de contrôle de groupe d'ascenseurs sépare le groupe d'ascenseurs en plusieurs groupes indépendants selon le réglage lorsque le commutateur est sous tension. Il retourne à un statut normal quand il est hors tension.

Mode simplex renforcé
Un changement pour mode simple renforcé est fourni sur le panneau d'opération de cabine. Quand cet interrupteur est allumé, l'ascenseur correspondant fonctionnera en mode simplex. Quand l'interrupteur est éteint, le système de contrôle reprendra un statut de contrôle de groupe normal.

Mode économie d'énergie
Dans cette fonction, le système de contrôle de groupe d'ascenseurs réduit graduellement le nombre d'ascenseurs jusqu'à ce que l'exigence soit atteinte ou qu'il n'y ait plus qu'un ascenseur dans le groupe, quand le système détecte que le nombre d'ascenseurs en service est supérieure que l'exigence pour rencontrer les demandes de services minimum. Les ascenseurs hors service seront dans en mode veille et la fréquence de fonctionnement d'ascenseur est réduite selon, ceci est économiseur d'énergie. De plus, le système de contrôle de groupe d'ascenseurs augmentera le nombre d'ascenseur en réveillant les ascenseurs en mode veille, quand le système détecte que le nombre d'ascenseur en service est inférieur au nombre requis pour le service.

Opérations d'alimentation d'urgence
Cette fonction est sélectionnée par les ascenseurs avec une fonction de contrôle de groupe et les bâtiments disposant d'une alimentation électrique d'urgence. Lors d'une panne de courant, l'alimentation électrique s'éteint et le système de contrôle de groupe d'ascenseurs permettra aux ascenseurs au pallier principal un par un avec les portes ouvertes pour libérer les passagers. Pour éviter une alimentation électrique d'urgence insuffisante causée par un fonctionnement simultané, le système de contrôle de groupe d'ascenseurs décidera du fonctionnement en fonction des paramètres présélectionnés.
