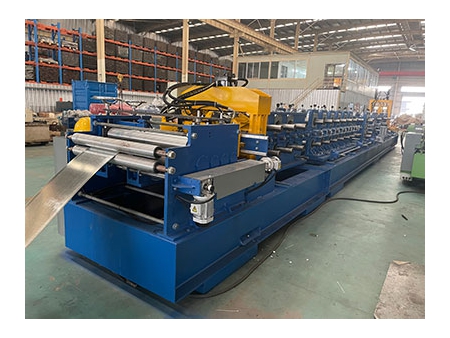

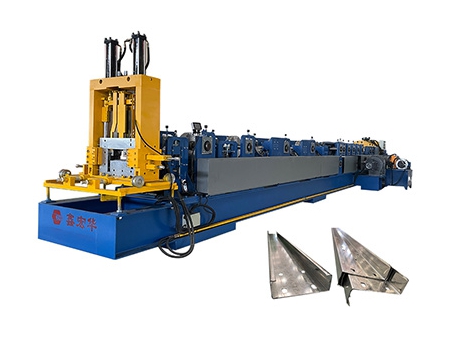

Machine de formage de rouleaux pour pannes/Profileuse de rouleaux de pannes C100-300/Z120-300 CZ Manufacturer

Machine de formage de rouleaux pour pannes/Profileuse de rouleaux de pannes C100-300/Z120-300 CZ

Demande de devis

À propos de: http://roll-formingmachines.fr/2-1-cz-purlin-roll-forming-machine.html

Cette machine de profilage de pannes peut rapidement changer d’un profil en forme de C à celui en forme de Z en seulement 30 minutes. Elle produit les tailles de pannes allant de 100 à 300 mm, avec des réglages ne prenant que cinq minutes. En plus, notre profileuse de pannes peut être équipée d’un dispositif de poinçonnage pour assurer un perçage précis des trous, ce qui permet d’avoir un vissage facile lors de l’installation.

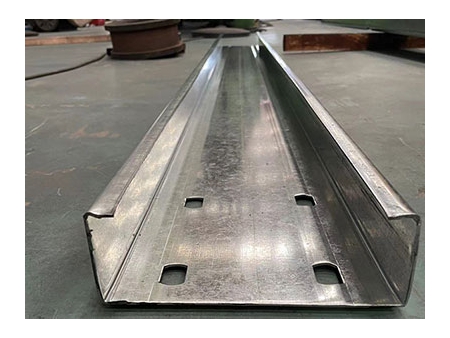

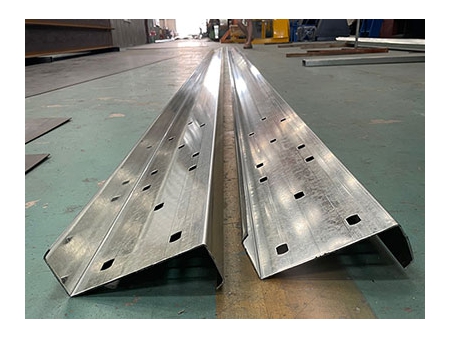

Échantillons

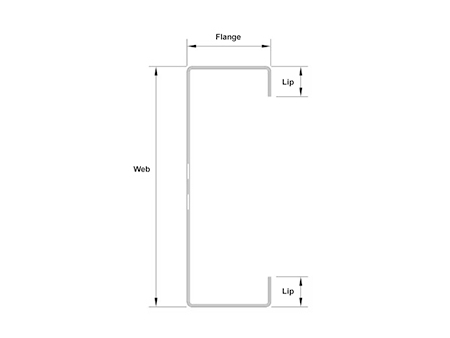

Dessin de profil

Modèle de profil	Section			Épaisseur
Modèle de profil	Web	Bride	Lèvre	Épaisseur
C100-300	100-300mm	40-100mm	10-20mm	1.2-3.0mm
Z120-300	120-300mm	40-100mm	10-20mm	1.2-3.0mm

Spécifications

Modèle	C100-300/Z120-300
Dimension	1100018001500mm
Poids de la machine	11 tonnes
Taille pour la panne C	100-300mm
Taille pour la panne Z	120-300mm
Épaisseur du matériau	1.2-3.0mm
Puissance du servomoteur principal	30kW
Étapes de profilage	23 étapes
Vitesse de fonctionnement	0-30m/min
Puissance hydraulique	7.5kW
Matériau du châssis de la machine	Poutre H avec 30 mm d’épaisseur

Détails

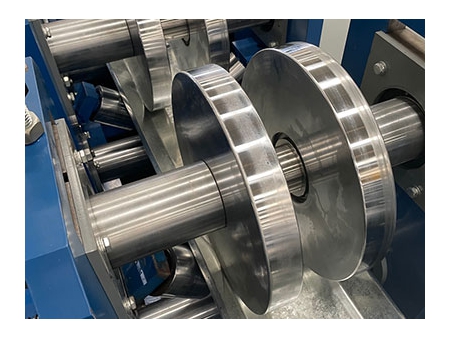

Profileuse à rouleaux
1. Étapes de formage : 23 étapes
2. Vitesse de fonctionnement : 30m/min (sans poinçonnage et découpe)
3. Puissance du servomoteur principal : 30 kW
4. Matériau du rouleau : Gcr15/Cr12, traitement CNC et traitement thermique, chromage dur sur la surface
5. Matériau de l’arbre : 40Cr avec un diamètre d’arbre de 90 mm
6. Cadre de la machine : Poutre H 400# et acier A3 avec 30 mm d'épaisseur

Dispositif de prédécoupe et de pré-poinçonnage hydraulique
1. Matériau de la lame : Cr12Mov
2. Traitement de surface : semi-finition CNC
3. Traitement sous vide à 58-60HRC, finition CNC

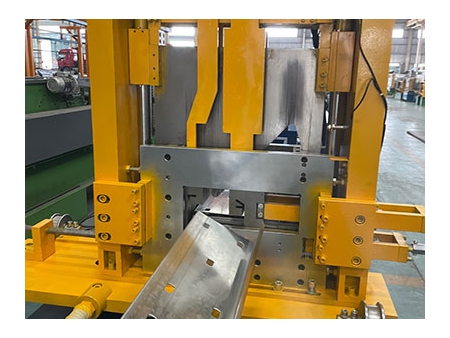

Coupe-poste hydraulique
1. Méthode de coupe : Coupe de tailles multiples
2. Matériau de la lame : Cr12Mov
3. Traitement de surface : semi-finition CNC
4. Traitement sous vide à 58-60HRC, finition CNC

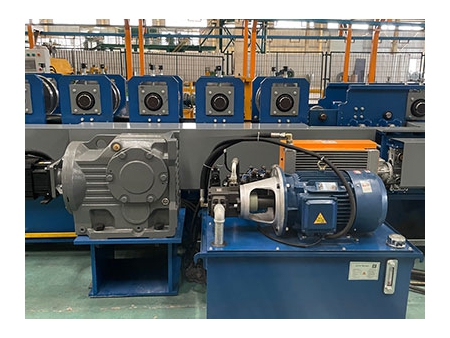

Système hydraulique
1. Puissance hydraulique : 7.5 kW
2. Marque hydraulique : Yuken
3. Réservoir d’huile : 120 L
4. Système de refroidissement : Refroidissement par ventilateur

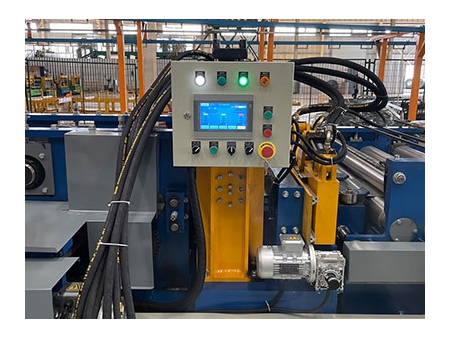

Contrôleur PLC (Marque Delta)
1. Contrôle de la position de poinçonnage
2. Contrôle de la position de coupe
3. Contrôle de la quantité de lots de production
4. Tension : 380 V/50 Hz/3 ph

Accessoires principaux

Dérouleur de bande d’acier
Machine de formage ou profilage de rouleaux
Dispositif de prédécoupe hydraulique
Dispositif de pré-perforation hydraulique

Coupe-poste hydraulique
Système hydraulique (Yuken)
Système de contrôle PLC (marque Delta)
Table de sortie
