Vis autotaraudeuse de charpente
La vis auto-taraudeuse est une vis de fixation à filetage conçue pour tarauder le trou dans le support métallique ou non-métallique qu'elle va assembler. Ce type de vis à tôle se caractérise par sa forte résistance à la traction, et son design monobloc.
Différents modèles de la vis autotaraudeuse sont disponibles selon le matériau utilisé : vis en acier au carbone (conçues généralement en acier carbone 1022) et vis en acier inox. A noter qu'il faut différencier vis autotaraudeuses et vis autoperçantes.
Catégories - Vis autotaraudeuse
1. Tête de vis : tête ronde, tête plate, tête bombée, tête ovale, tête cylindrique, tête hexagonale, tête hexagonale à embase.
2. Rainure : tête fendue, cruciforme, hybride, cruciforme Pozidriv.
3. Normes : GB, DIN, ANSI, BS.
Spécifications - Vis autotaraudeuse
1. Normes : Phillips, GB845-85, GB846-85, GB847-85, JIS1122
2. Matériau : Acier inox, acier carbure
3. Finition surface : Galvanisé

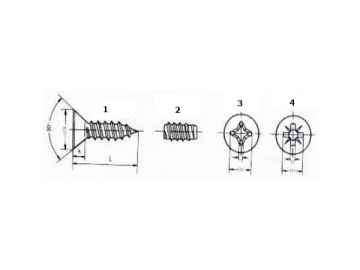

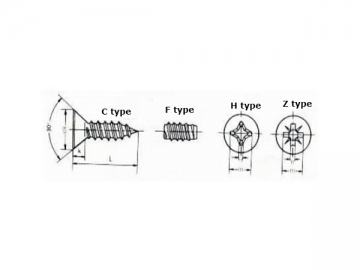

| GB846-85 Vis à tête fraisée Phillips autotaraudeuse | | |||
| Matériau : acier inox, acier carbure L<=50mm, L>50mm Longueur filetage sur mesure | ||||
| 1. C Type | 2. C Type | 3. C Type | 4. C Type | |
| Filetage | ST2.2 | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
| dk max | 3.8 | 5.5 | 7.3 | 8.4 | 9.3 | 10.3 | 11.3 | |
| K max | 1.1 | 1.7 | 2.35 | 2.6 | 2.8 | 3 | 3.15 | |
| m | H type | 1.9 | 3.2 | 4.4 | 4.6 | 5.2 | 6.6 | 6.8 |
| Z type | 2 | 3.2 | 4.3 | 4.6 | 5.1 | 6.5 | 6.8 | |
| N° slot | 0 | 1 | 2 | 2 | 2 | 3 | 3 | |
| L | 4.5-1.6 | 6.5-19 | 9.5-32 | 13-38 | 16-45 | 19-50 | 22-75 | |
