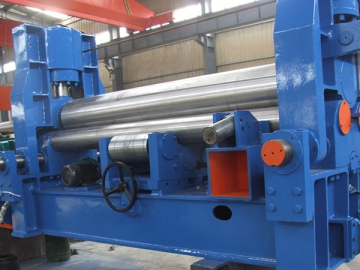

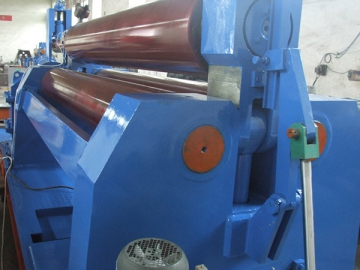

Rouleuse à 3 rouleaux (Type symétrique)
Description
Juli, en tant que fabricant expert de rouleuse à 3 rouleaux, fournit une large gamme de machines à plier les rouleaux type symétrique pour les fabricants, les ateliers de soudure, les ateliers d'entretien et les applications de production. Notre machine est principalement utilisée dans le pliage des tôles cylindriques et en forme d'arc, de diverses spécifications. Equipée de dispositif de pliage en cône, elle peut donc former facilement des pièces en cône. Elle se caractérise par une structure compacte, une opération facile, un faible coût et une force de travail minime.
Sélection du modèle

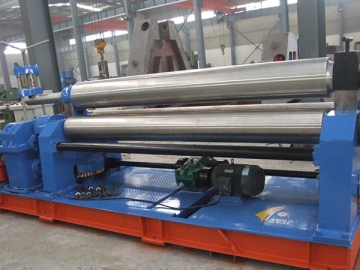

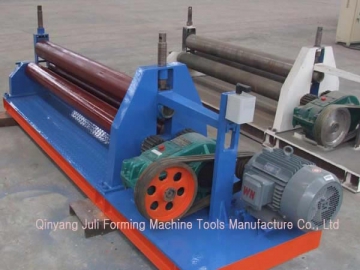

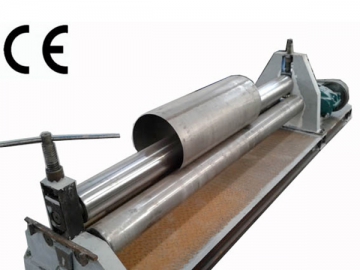

Notre rouleuse à 3 rouleaux W11-6*1500 est une machine à plier les plaques à entraînement mécanique de style pyramidal. L'épaisseur maximale du laminage est de 6 mm et sa largeur maximale est de 1500mm. A pleine charge, le diamètre minimum du laminage est de 350mm.
Caractéristiques de la rouleuse à 3 rouleaux

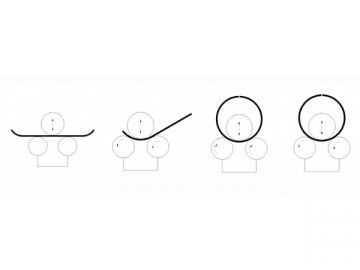

1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace manuellement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. La plaque de rouleau à entraînement mécanique est menée par engrenage sans fin en alliage à base de zinc, assurant une excellente résistance à l'abrasion et la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
5. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
6. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre du laminage en pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-6×1500 | 6 | 1500 | 5.5 | 350 | 210 | 5.5 |

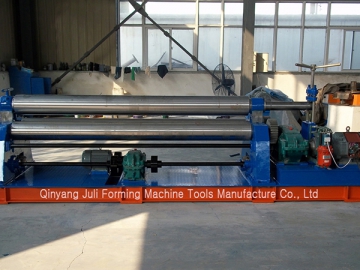

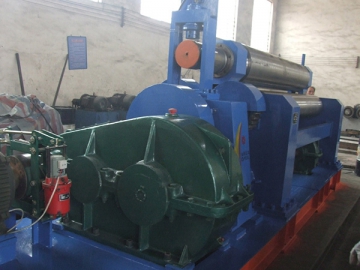

La rouleuse à 3 rouleaux W11-8*4000 est une machine à plier les plaques de type symétrique. Ses rouleaux sont entraînés mécaniquement. Elle est principalement utilisée pour plier des tôles métalliques d'épaisseur maximum 8 mm et de largeur maximale 4000mm. A pleine charge, elle peut former un cylindre en acier de diamètre 650 mm.
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
5. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
6. Le rouleau en pyramide adopte un bout rabattant qui peut également être actionné manuellement.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminage en pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-8×4000 | 8 | 4000 | 5.5 | 650 | 300 | 22 |

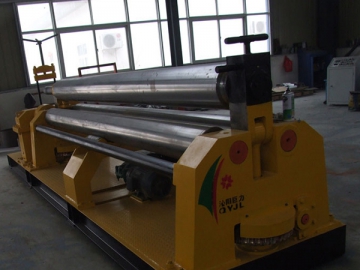

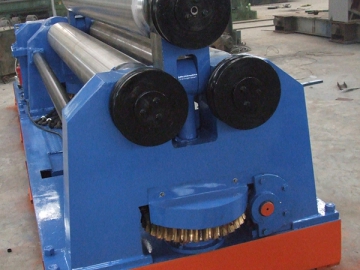

La rouleuse à 3 rouleaux W11-12*2500 est de style pyramidal avec les trois rouleaux entraînés mécaniquement. Elle se caractérise par une structure compacte, assurant une exploitation et une maintenance facile. La machine à plier les plaques est capable de plier des feuilles métalliques de 12mm d'épaisseur et 2500 mm de largeur.
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
5. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
6. Le rouleau en pyramide adopte un bout rabattant qui peut également être actionné manuellement.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-12×2500 | 12 | 2500 | 5.5 | 700 | 360 | 5.5 |
| Limite d'élasticité de la plaque d'acier: 245(MPa) | ||||||

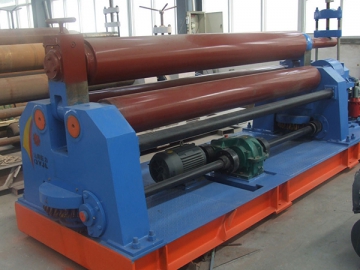

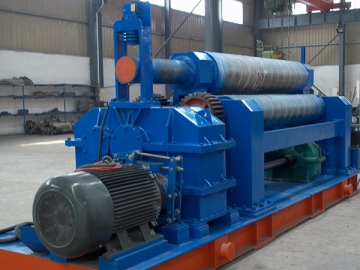

La rouleuse à 3 rouleaux W11-12*3500 sert à plier des tôles d'épaisseur maxi 12mm et de largeur maxi 3500mm. Elle adopte 3 cylindres qui sont disposés dans un style symétrique. Le mouvement mécanique ascendant et descendant du rouleau supérieur est entraîné par un réducteur à vis sans fin, assurant une grande stabilité de pliage.
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
5. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
6. Le rouleau en pyramide adopte un bout rabattant qui peut également être actionné manuellement.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-12×3500 | 12 | 3500 | 5.5 | 800 | 360 | 22 |
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
5. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
6. Le rouleau en pyramide adopte un bout rabattant qui peut également être actionné manuellement.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-16*2500 | 16 | 2500 | 5.5 | 700 | 360 | 22 |
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
5. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
6. Le rouleau en pyramide adopte un bout rabattant qui peut également être actionné manuellement.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-20*2500 | 20 | 2500 | 5 | 850 | 440 | 30 |
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La transmission principale de l'équipement de tôle est alimentée par un moteur de pointe à basse vitesse qui se caractérise par une taille compacte, un faible bruit et une absence d'entretien.
5. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
6. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-25*2500 | 25 | 2500 | 4.5 | 1000 | 520 | 30 |
| Limite d'élasticité de la plaque d'acier: 245(MPa) | ||||||
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La transmission principale de l'équipement de tôle est alimentée par un moteur de pointe à basse vitesse qui se caractérise par une taille compacte, un faible bruit et une absence d'entretien.
5. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
6. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
Paramètres techniques de la rouleuse à 3 rouleaux| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-32*2500 | 32 | 2500 | 4.5 | 1100 | 550 | 37 |
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La transmission principale de l'équipement de tôle est alimentée par un moteur de pointe à basse vitesse qui se caractérise par une taille compacte, un faible bruit et une absence d'entretien.
5. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
6. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
Paramètres techniques de la rouleuse à 3 rouleaux| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-40*2500 | 40 | 2500 | 4 | 1200 | 580 | 45 |
| Limite d'élasticité de la plaque d'acier: 245(MPa ) | ||||||
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La transmission principale de l'équipement de tôle est alimentée par un moteur de pointe à basse vitesse qui se caractérise par une taille compacte, un faible bruit et une absence d'entretien.
5. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
6. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
Paramètres techniques de la rouleuse à 3 rouleaux| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-50*2500 | 50 | 2500 | 4 | 1500 | 700 | 55 |
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La transmission principale de l'équipement de tôle est alimentée par un moteur de pointe à basse vitesse qui se caractérise par une taille compacte, un faible bruit et une absence d'entretien.
5. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
6. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
Paramètres techniques de la rouleuse à 3 rouleaux| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-50*3000 | 50 | 3000 | 4 | 1600 | 800 | 75 |
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La transmission principale de l'équipement de tôle est alimentée par un moteur de pointe à basse vitesse qui se caractérise par une taille compacte, un faible bruit et une absence d'entretien.
5. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
6. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
Paramètres techniques de la rouleuse à 3 rouleaux| Modèle | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse du laminage (m/min) | Diamètre mindu laminageen pleine charge (mm) | Entraxe de deux rouleaux inférieurs (mm) | Moteur électrique principal (KW) |
| W11-60*2500 | 60 | 2500 | 4 | 1600 | 800 | 75 |

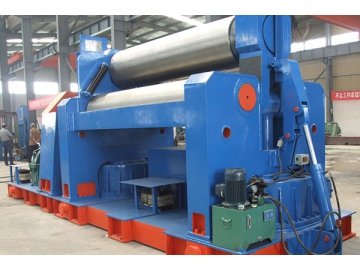

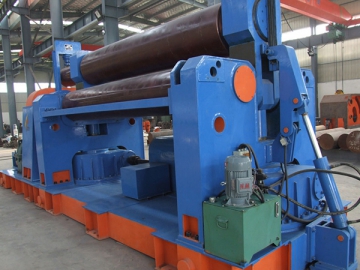

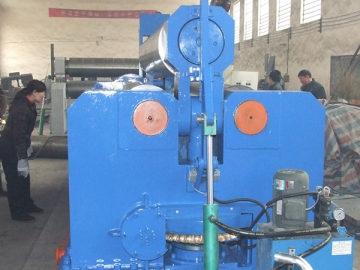

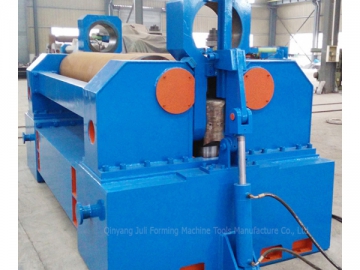

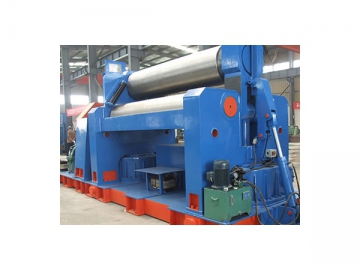

Type hydraulique
La rouleuse à 3 rouleaux W11-60*2500 de type hydraulique est spécialement conçue pour les travaux lourds. Elle est capable de cintrer des plaques d'acier atteignant 60 mm. Le rouleau supérieur est entraîné par un vérin hydraulique pour le mouvement ascendant et descendant tandis que les rouleaux inférieurs sont entraînés par réducteur, fournissant ainsi un couple nécessaire pour le laminage.
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace hydrauliquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le mouvement hydraulique ascendant et descendant du rouleau supérieur est clairement affiché sur l'automate PLC, en s'assurant sa position équilibrée.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
5. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
6. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
7. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
8. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
Industries applicables
Energie hydroélectrique, énergie thermique, canalisation de gaz naturel, tuyau de pétrole, tunnel, pont, structure métallique, etc.
| Modèles | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse de laminage (m/min) | Diamètre minde laminage en pleine charge (mm) | Entraxe de rouleaux inférieurs (mm) | Moteur électrique principal (kw) |
| W11-60*2500 | 60 | 2500 | 4 | 1600 | 800 | 75 |
Multifonctionnelle
C'est un appareil de cintrage multifonctionnel pour plaques. La rouleuse à 3 rouleaux peut laminer différents types de tôles, atteignant 16mm d'épaisseur et 2500 mm de largeur, en forme ronde, en arc et conique. Elle peut aussi plier différents profilés en changeant les outillages sur les extrémités des trois rouleaux. Ce produit est une solution de pliage économique de haute qualité. Elle se caractérise par une structure compacte, une exploitation facile et une absence d'entretien.
Caractéristiques de la rouleuse à 3 rouleaux
1. La rouleuse de plaques est équipée de trois rouleaux agencés en forme de pyramide. Le rouleau supérieur se déplace mécaniquement en mouvements ascendants et descendants. Les deux rouleaux inférieurs sont des rouleaux conducteurs, entraînés par des réducteurs pour le couple de pliage.
2. Le rouleau de plaque à entraînement mécanique est entraîné par une vis sans fin en bronze d'aluminium QA19-4 ou en alliage à base de zinc, assurant une excellente résistance à l'abrasion et à la corrosion.
3. La base de la machine adopte un soudage à gauche et à droite et dispose d'un système de réduction de contraintes. Ces fonctions travaillent en conjonction avec le système d'entraînement principal.
4. La rouleuse à 3 rouleaux adopte un panneau de commande mobile et dispose d'un système de contrôle électrique centralisé.
5. En raison de traitement de durcissement, la dureté de surface des trois rouleaux forgés est de HB250-280.
6. Le rouleau en pyramide adopte un bout rabattant qui peut également être actionné manuellement.

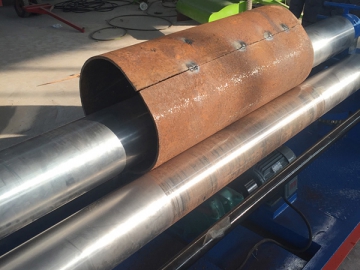

7. Il est possible de rouler les tôles dans la rouleuse à 3 rouleaux à température normale et température chaude.
8. En ajustant les matrices spéciales sur une extrémité des trois rouleaux, vous pouvez utiliser la cintreuse de plaque pour laminer des tubes plats, ronds et carrés ainsi que des sections en L, U et H.
9. Notre machine de pliage de métal peut être personnalisée pour répondre aux besoins réels du client.
Paramètres techniques de la rouleuse à 3 rouleaux| Modèles | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse de laminage (m/min) | Diamètre minde laminage en pleine charge (mm) | Entraxe de rouleaux inférieurs (mm) | Moteur électrique principal (kw) |
| W11-16*2500 | 16 | 2500 | 5.5 | 700 | 360 | 22 |
Industries applicables
La rouleuse est appropriée pour les industries de camions-citernes, de cheminées, chimiques, d'énergie hydroélectrique, d'énergie thermique, de construction navale, d'aviation, de réservoirs de pression, de tuyaux, de tunnels, de ponts, de structures métalliques et de fabrication de machines.
Assurance service
La société Juli a construit une équipe professionnelle après-vente. Au besoin, nous pouvons envoyer des techniciens dans votre site pour procéder à l'installation et la mise en service de la machine. De plus, nous pouvons vous aider à former les opérateurs. Nous promettons une garantie d'un an pour les machines de pliage de plaques.
| Rouleuse à 3 rouleaux - W11 | ||||||||
| Modèles & Spécifications | Epaisseur maximale du laminage (mm) | Largeur maximale du laminage (mm) | Vitesse de laminage (m/min) | Diamètre min de laminage en pleine charge (mm) | Diamètre du rouleau supérieur (mm) | Diamètre du rouleau inférieur (mm) | Entraxe des rouleaux inférieurs (mm) | Moteur électrique principal (kw) |
| 6 | 1500 | 5.5 | 350 | |||||
