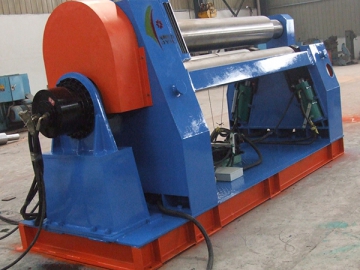

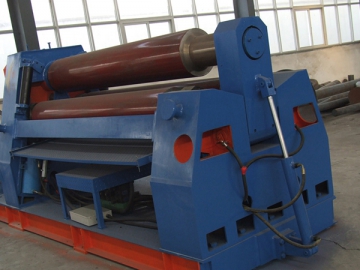

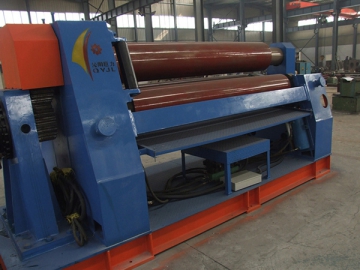

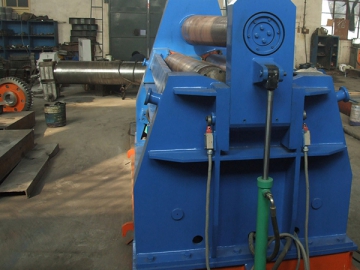

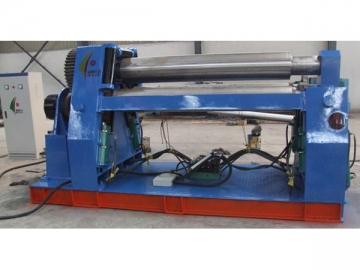

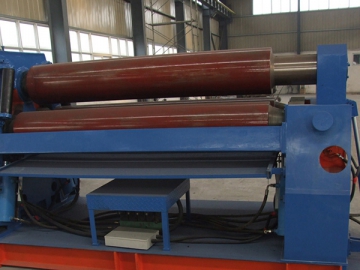

Rouleuse à 3 rouleaux (Type basculant)
En tant que fabricant spécialisé de cintreuse à plaques, Juli propose une large sélection de rouleuses à 3 rouleaux pour le laminage cylindrique, conique et le laminage d'autres formes. La série W11QNC1 est spécialement conçue pour laminer des pièces coniques. Elle peut effectuer en un seul coup l'alimentation, le pré-pliage et le cintrage. En pré-pliage, il n'est pas nécessaire de tourner la plaque dans l'autre sens.
Sélection du modèle
| Modèle de la rouleuse à 3 rouleaux | W11QNC1-12×2000 |
| Epaisseur maximale du laminage | 10mm |
| Largeur maximale du laminage | 2000mm |
| Epaisseur du pré-laminage | 20mm |
| Diamètre du rouleau en cône | Petite extrémité 300mm, grande extrémité ≥400mm |
| Limite de rendement de la plaque | 304MPa |
| Diamètre du rouleau supérieur | Petite extrémité Φ180mm, grande extrémité ≥Φ300mm |
| Diamètre du rouleau inférieur | Φ200mm |
| Vitesse de laminage | 5m/min |
| Vitesse de levage du rouleau latéral | 255 / 330mm / min |
| Puissance du moteur du système hydraulique | 15KW |
| Pression du système hydraulique | 20Mpa |
| Puissance du moteur principal | 7,5kw |
| Puissance du moteur du système hydraulique | 3KW |
| Puissance totale | 10,5 kW |
| Dimensions | 4930×1760×1990mm |
| Modèle de la rouleuse à 3 rouleaux | W11QNC1-16×2000 |
| Epaisseur maximale du laminage (mm) | 16 |
| Epaisseur du pré-laminage (mm) | 14 |
| Largeur maximale du laminage (mm) | 2000 |
| Diamètre du rouleau en cône (mm) | Petite extrémité 350mm, cône 30° |
| Limite de rendement de la plaque ( MPa ) | 245 |
| Diamètre du rouleau supérieur (mm) | 300 |
| Diamètre du rouleau inférieur (mm) | 260 |
| Vitesse de laminage (m/min) | 5 |
| Vitesse de levage du rouleau latéral (mm/min) | 255/330 |
| Pression du système hydraulique ( mpa ) | 20 |
| Puissance du moteur principal ( kw ) | 15 |
| Puissance du moteur du système hydraulique ( kw ) | 3 |
| Portée du laminage | Inférieure à 35° |
| Modèle de la rouleuse à 3 rouleaux | W11QNC1-20×2000 |
| Epaisseur maximale du laminage (mm) | 20 |
| Epaisseur du pré-laminage (mm) | 16 |
| Largeur maximale du laminage (mm) | 2000 |
| Diamètre du rouleau en cône (mm) | Petite extrémité 350mm, cône 30° |
| Limite de rendement de la plaque ( MPa ) | 245 |
| Diamètre du rouleau supérieur (mm) | 320 |
| Diamètre du rouleau inférieur (mm) | 280 |
| Vitesse de laminage (m/min) | 4.5 |
| Vitesse de levage du rouleau latéral (mm/min) | 255/330 |
| Pression du système hydraulique ( mpa ) | 20 |
| Puissance du moteur du système hydraulique ( kw ) | 22 |
| Portée du laminage | Inférieure à 35° |

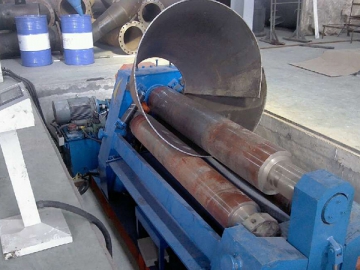

Pour laminer plus facilement des pièces coniques, la rouleuse à 3 rouleaux adopte un dispositif de pliage à cône entre les deux rouleaux inférieurs, lequel est entraîné en mouvement ascendant et descendant par le cylindre hydraulique. Ce produit se caractérise par une structure simple et une taille compacte.
Caractéristiques de la machine à rouler les tôles

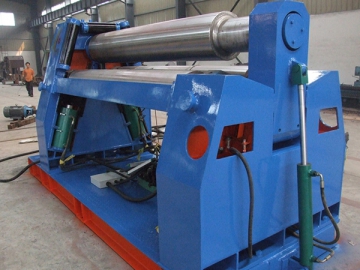

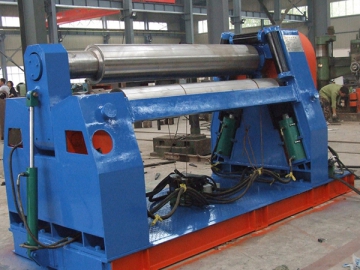

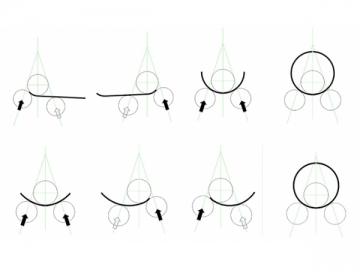

1. Le rouleau supérieur est fixe tandis que les deux rouleaux inférieurs peuvent monter et descendre en gardant un certain angle avec le plan horizontal. Entraînés par des vérins hydrauliques, ils peuvent se déplacer de manière synchrone ou individuellement pour pré-plier l'extrémité des plaques.

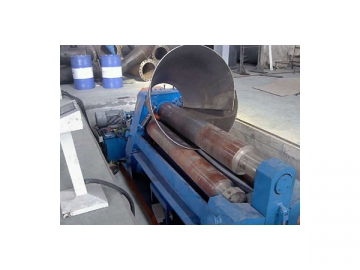

2. Le rouleau supérieur conique permet de faciliter le laminage de pièces coniques en un seul coup.
3. La rouleuse à 3 rouleaux de type basculant se caractérise par une précision de laminage élevée et une haute vitesse.
4. Elle est idéale pour former des cylindres coniques avec un diamètre plus petit à la petite extrémité.
5. Des capteurs de déplacement de haute précision sont utilisés pour assurer la précision de positionnement et surveiller les positions des trois rouleaux.
6. Le panneau de commande adopte le contrôleur PLC d'OMRON et l'écran tactile couleur de pointe de Weilun Taiwan.
7. La rouleuse à 3 rouleaux est idéale pour toutes sortes d'industries de laminage de pièces coniques.
Assurance service de Juli
1. Equipe après-vente professionnelle, installation et mise en service sur site, formation gratuite des opérateurs.
2. Garantie d'un an, entretien gratuit pendant la période de garantie, inventaires fréquents de pièces d'usure rapide.
