Séparateur magnétique permanent

Séparateur magnétique pour l'élimination de la ferraille des grains, minéraux, denrées alimentaires et autres matières fluides.

Les plaques magnétiques sont conçues pour extraire les contaminants ferreux tels que les clous, écrous, fils métalliques et autres particules ferromagnétiques des matériaux en vrac ou granulés lors de leur transport sur convoyeur. Ces séparateurs magnétiques de conception à plaque sont largement utilisés dans des secteurs comme le traitement du sable et du gravier, la transformation des céréales, la production de sucre blanc, la minoterie, l’industrie du bois ou encore l’exploitation minière. Ils permettent d’assurer la propreté des produits finis tout en protégeant les équipements contre les dommages causés par les impuretés métalliques.

Applications

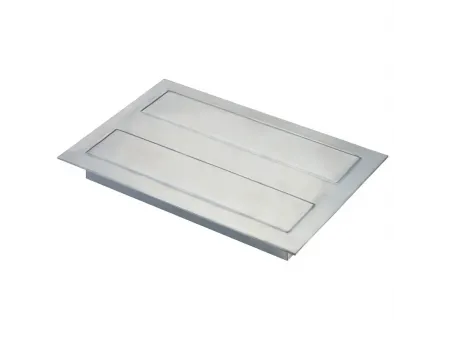

Les plaques magnétiques à surface affleurante sont généralement installées au-dessus des goulottes d’alimentation, où le matériau circule juste en dessous. Ces aimants sont conçus pour capturer et retenir les contaminants ferreux tels que les clous, vis et autres particules métalliques. Ils permettent de préserver la pureté du produit et de protéger les équipements en aval contre les dommages métalliques.
Les plaques magnétiques à pôles exposés sont spécifiquement efficaces pour l’extraction des fines particules ferreuses. Elles conviennent parfaitement aux applications nécessitant un nettoyage en profondeur du flux de matériaux. Lorsque ceux-ci passent sur la surface de l’aimant, les pôles exposés attirent et retiennent efficacement les contaminants, assurant un produit final propre et de haute qualité.

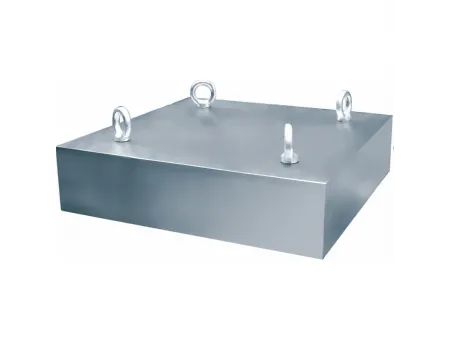

Les plaques magnétiques suspendues se placent au-dessus des bandes transporteuses et sont fixées à l’aide de vis à tête annulaire et de trous filetés, ce qui facilite leur installation. Ces aimants conviennent aux environnements où il est nécessaire d’extraire de gros objets ferreux d’un flux de matériaux volumineux, garantissant une séparation fiable tout en maintenant un écoulement fluide.

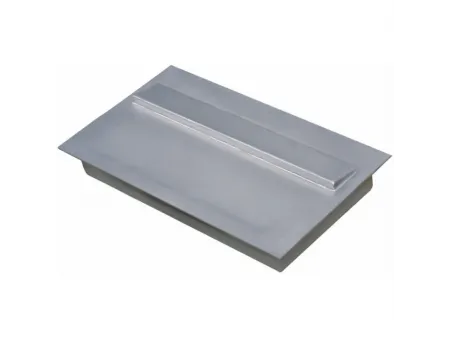

Les plaques magnétiques à face oblique sont montées au-dessus des systèmes de convoyage, notamment dans les environnements à flux rapide. Leur inclinaison spécifique permet de capter les particules ferreuses sans qu’elles ne soient entraînées par la vitesse du matériau. De plus, leur conception facilite le nettoyage, assurant une séparation magnétique continue et efficace.

Spécifications

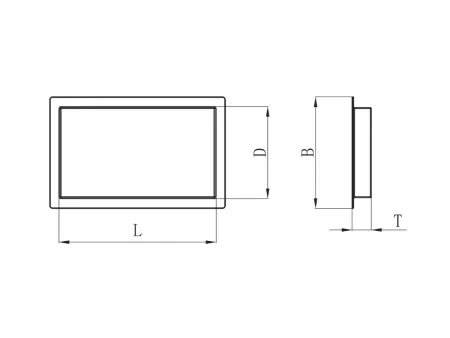

Modèle	Dimensions (mm)			Poids (kg)
Modèle	B	D	T	Poids (kg)
SWFMP-FF60	250	175	51	5.7
SWFMP-FF120	300	225	76	10.4
SWFMP-FF150	450	360	111	19.1
SWNMP-FF60	190	125	36	3.7
SWNMP-FF120	250	175	46	5.9
SWNMP-FF150	330	240	56	10.3

Modèle	Dimensions (mm)			Distance d'action du champ magnétique	Poids (kg)
Modèle	B	D	T	Distance d'action du champ magnétique	Poids (kg)
SWFMP-EP60	250	175	51	60	5.7
SWFMP-EP120	300	225	76	120	10.4
SWFMP-EP150	450	360	111	150	19.1
SWNMP-EP60	190	125	36	60	3.7
SWNMP-EP120	250	175	46	120	5.9
SWNMP-EP150	330	240	56	150	10.3

Modèle	Dimensions (mm)			Distance d'action du champ magnétique	Poids (kg)
Modèle	B	D	T	Distance d'action du champ magnétique	Poids (kg)
SWFMP-SM60	250	175	51	60	5.8
SWFMP-SM120	300	225	76	120	10.5
SWFMP-SM150	450	360	111	150	19.2
SWNMP-SM60	190	125	36	60	3.8
SWNMP-SM120	250	175	46	120	6
SWNMP-SM150	330	240	56	150	10.4

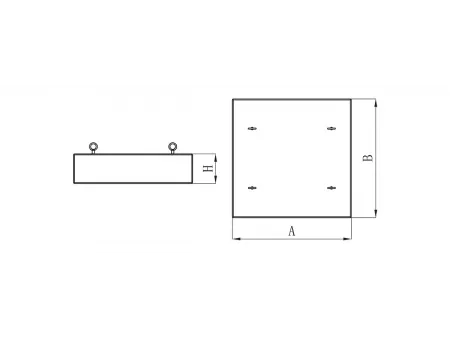

Modèle	Dimensions (mm)			Distance d'action du champ magnétique	Poids (kg)
	H	A	B
SWMP-SPM18	180	400	400	180	123
		500	500		192
SWMP-SPM25	250	600	600	200	380
		700	700		517
SWMP-SPM35	350	800	800	220	1064
		900	900		1346
SWMP-SPM40	400	1000	1000	240	1851
		1100	1100		2240
		1200	1200		2667

Caractéristiques

La force magnétique est particulièrement performante, générant un champ puissant qui permet de capter et de séparer efficacement les contaminants ferreux présents dans le flux de matériaux.
Le nettoyage de l’aimant est simple et rapide : il suffit de déverrouiller les loquets, d’ouvrir la porte en acier inoxydable et d’essuyer le noyau magnétique, ce qui réduit les arrêts de production et améliore l’efficacité opérationnelle.
Le boîtier est fabriqué en acier inoxydable de qualité 304 ou 316, assurant une excellente résistance à la corrosion et garantissant l’absence de contamination du matériau traité.
La puissance du champ magnétique varie de 3000GS à 15000GS, ce qui permet d’attirer efficacement divers types d’impuretés ferreuses, quelles que soient leur taille ou leur densité.
Des options de personnalisation sont disponibles, permettant d’adapter les aimants aux besoins spécifiques, notamment en ce qui concerne les dimensions, les formes ou les configurations d’installation.
