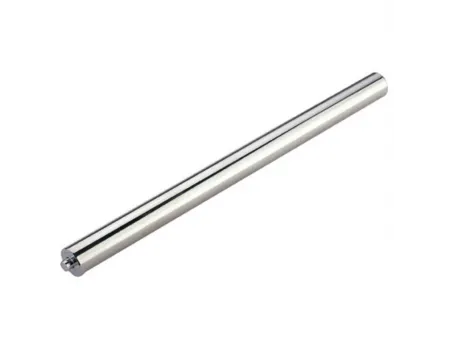

Barre magnétique et Tube magnétique

Tubes magnétiques utilisés dans les séparateurs à grille magnétique pour éliminer les contaminants ferreux

Les barres magnétiques sont les composants clés des dispositifs de séparation magnétique, jouant un rôle essentiel dans la capture des particules ferreuses et des éléments métalliques magnétiques de très petite taille présents dans des matières en vrac ou à écoulement libre. Grâce à leur adaptabilité, elles sont largement utilisées dans des domaines variés tels que la fabrication de batteries lithium, l’industrie alimentaire, les produits chimiques, les plastiques, ou encore la fabrication de machines.

Applications

Chaque barre magnétique ou tube magnétique est fabriquée à partir d’aimants puissants alliés à de l’acier inoxydable de haute qualité, selon une conception pensée pour offrir un rendement magnétique optimal. Placées parallèlement, ces barres permettent d’intercepter efficacement les particules métalliques indésirables à des étapes précises du procédé de production.

Industrie des batteries au lithium: Utilisation dans les processus de revêtement.
Protection de l’environnement: Intégration dans les systèmes de filtration d’eau.

Spécifications

	Résistance magnétique
Diamètres	0.25T	0.5T	0.7T	0.9T	1T	1.1T	1.3T
Ø10	√EH	√H	-	-	-	-	-
Ø16	√EH	√EH	√EH	√H	√H	-	-
Ø19	√EH	√EH	√EH	√H	√H	-	-
Ø20	√EH	√EH	√EH	√SH	√H	√H	-
Ø22	√EH	√EH	√EH	√EH	√EH	√H	-
Ø23	√EH	√EH	√EH	√EH	√EH	√H	-
Ø25	√EH	√EH	√EH	√EH	√EH	√EH	√H
Ø28	√EH	√EH	√EH	√EH	√EH	√EH	√H
Ø32	√EH	√EH	√EH	√EH	√EH	√EH	√H
Ø38	√EH	√EH	√EH	√EH	√UH	√H	√H
Ø50	√EH	√EH	√EH	√UH	√H	√H	√H
Ø76	√EH	√EH	√EH	√H	√H	√H	√H
Ø100	√EH	√EH	√H	√H	-	-	√H

Série H: 120℃

Série SH: 150℃

Série UH: 180℃

Série EH: 350℃

Remarques: Les valeurs indiquées (120°C, 150°C, 180°C, 350°C) indiquent la température maximale de fonctionnement pour chaque série.

Caractéristiques

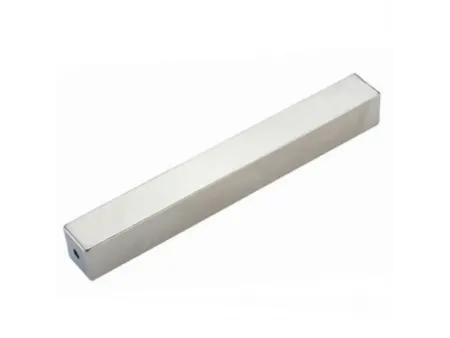

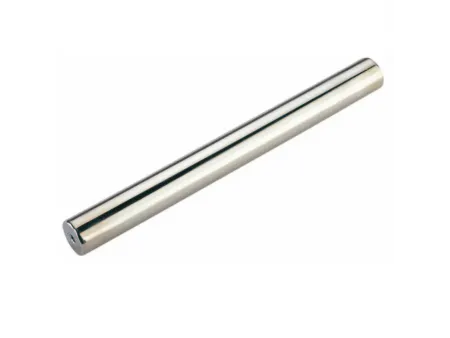

Les barres magnétiques sont disponibles en plusieurs dimensions, avec un diamètre cylindrique standard de 25 mm (1 pouce). Les longueurs peuvent être personnalisées jusqu’à 2500 mm, et des formes carrées ou sur mesure sont également proposées pour répondre aux exigences spécifiques de chaque procédé industriel.
Fabriquées en acier inoxydable 304 ou 316L sans soudure, ces barres offrent une excellente résistance à la corrosion ainsi qu’une grande longévité. Une finition polie est disponible pour respecter les normes d’hygiène requises dans les secteurs agroalimentaire et pharmaceutique.
Les modèles standards sont conçus pour fonctionner jusqu’à 80°C, mais des versions haute température peuvent être produites pour des environnements allant jusqu’à 350°C.

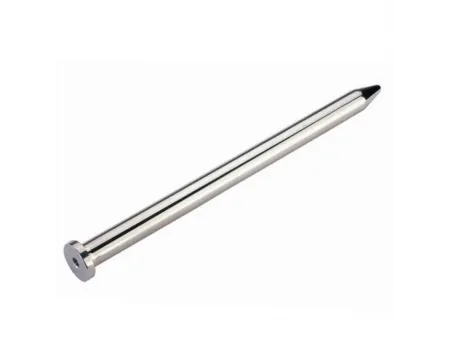

Plusieurs configurations d’extrémités sont possibles : embouts pointus, trous taraudés ou tiges filetées, facilitant l’intégration dans divers systèmes de séparation.
Différents niveaux de puissance magnétique sont proposés, en utilisant des aimants en ferrite ou en terres rares selon les besoins. Les barres magnétiques de 25 mm de diamètre peuvent atteindre une intensité magnétique de surface allant jusqu’à 12 000 Gauss, assurant une séparation efficace dans de nombreuses applications industrielles.
