Barres d'ancrage autoforeuses creuses / Barre d'ancrage creuse / Barre autoforeuse

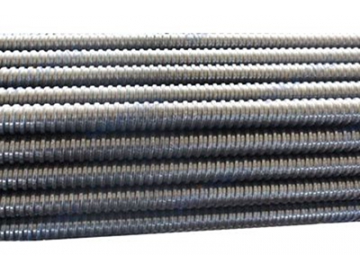

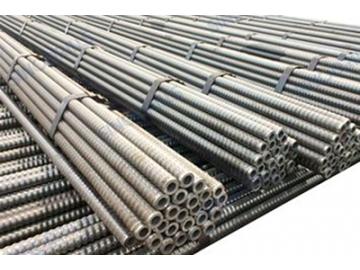

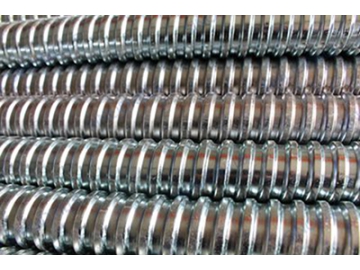

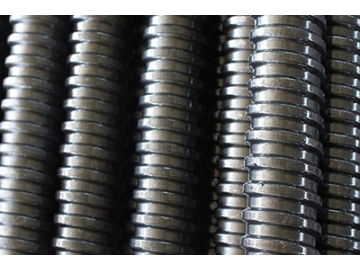

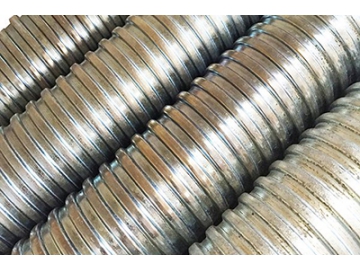

La barre d'ancrage autoforeuse est un tube d'acier creux avec un filetage extérieur rond qui sert à la fois comme tige de forage, d’armature et tube d’injection. Cette barre d'ancrage creuse comporte une mèche d'ancrage sacrificielle d'un côté, une plaque et un écrou de l'autre. Deux barres d'ancrage creuses peuvent être reliées par un accouplement, pour les travaux nécessitant des ancrages plus longs.
- Qualité fiable;
- Le filetage est conforme aux normes ISO et autres normes internationales;
- Excellente performance mécanique.
Pré-support, micropieux pour consolidation de fondation, ancrage de talus, etc.
Paramètres

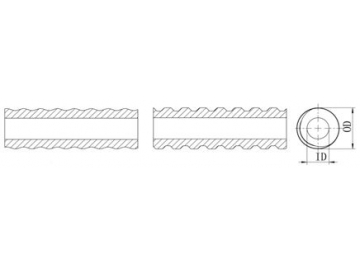

| Taille | Diamètre extérieur (mm) | Diamètre intérieur (mm) | Charge ultime (KN) | Charge de rupture (KN) | Poids (kg/mètre) |
| R25N-14 | 25 | 14 | 200 | 150 | 2.3 |
| R32L-22 | 32 | 22 | 210 | 160 | 2.8 |
| R32N-21 | 32 | 21 | 280 | 230 | 2.9 |
| R32N-18.5 | 32 | 18.5 | 280 | 230 | 3.4 |
| R32S-17.5 | 32 | 17.5 | 360 | 280 | 3.5 |
| R32S-15 | 32 | 15 | 360 | 280 | 4.1 |
| R32SS-14 | 32 | 14 | 405 | 350 | 4.3 |
| R38N-21 | 38 | 21 | 500 | 400 | 4.8 |
| R38N-19 | 38 | 19 | 500 | 400 | 5.5 |
| R38S-18 | 38 | 18 | 560 | 460 | 6 |
| R51L-38 | 51 | 38 | 550 | 450 | 6 |
| R51L-36 | 51 | 36 | 550 | 450 | 7.6 |
| R51N-36 | 51 | 36 | 800 | 630 | 7.6 |
| R51N-33 | 51 | 33 | 800 | 630 | 8.4 |
| R51S-30 | 51 | 30 | 930 | 730 | 9.4 |
| T76N-49 | 76 | 49 | 1600 | 1200 | 16.5 |
| T76S-45 | 76 | 45 | 1900 | 1500 | 19 |
| T30-11 | 30 | 11 | 320 | 260 | 3.3 |
| T30-14 | 30 | 14 | 275 | 220 | 2.9 |
| T30-16 | 30 | 16 | 245 | 190 | 2.7 |
| T40-16 | 40 | 16 | 660 | 525 | 7.1 |
| T40-20 | 40 | 20 | 540 | 425 | 5.6 |
| T52-26 | 52 | 26 | 930 | 730 | 10 |
| T73-56 | 73 | 56 | 1035 | 830 | 10.8 |
| T73-53 | 73 | 53 | 1160 | 970 | 14 |
| T73-45 | 73 | 45 | 1600 | 1270 | 17.5 |
| T103-78 | 103 | 78 | 2270 | 1800 | 25 |
| T103-51 | 103 | 51 | 3660 | 2670 | 44 |
| Sens de filetage | Gauche/Droite | ||||
| Norme de filetage | ISO 10208 / ISO1720 / Autres normes internationales | ||||
