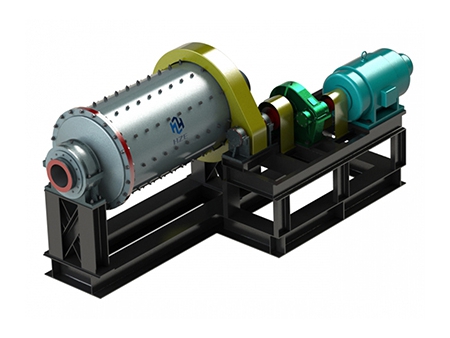

Broyeur à barres
Le broyeur à barres est un équipement de broyage du minerai qui a été conçu à partir d'un certain nombre de barres d'acier en suspension qui se trouvent à l'intérieur.
Principe de fonctionnement
Le mécanisme de transmission entraîne la rotation de la coque. Lorsque les matériaux et l'eau sont introduits dans les trous d'alimentation, la taille des matériaux est diminuée grâce à l'impact des billes d'acier. Les minerais chutent alors de l'extrémité de l'alimentation. En raison de l'alimentation continue, les matières évoluent de l'extrémité d'alimentation vers l'extrémité d'évacuation. La boue de minerai est évacuée par la sortie lorsque le niveau de la boue est supérieur au bord inférieur du tourillon de décharge.
- Les têtes du broyeur à barres disposent d'un angle de cône assez grand, ce qui permet aux barres d'acier de se déplacer correctement dans la coque et ainsi éviter de se heurter l'une à l'autre.
- Le tourillon de décharge de grand diamètre facilite l'entretien et favorise une décharge rapide de la boue en veillant à maintenir le niveau de la boue à un niveau adéquat.
- Taille identique des particules et absence d'excès de broyage.
Le broyeur à barres est généralement utilisé pour le processus de broyage préliminaire. Cet équipement de traitement convient au concassage et au broyage des minerais dans la phase de broyage initiale, et notamment au traitement des matériaux fragiles.
Les broyeurs à barres, en tant qu’équipements miniers couramment utilisés, sont destinés au traitement des minerais, à la construction et aux industries chimiques, ainsi qu'à l'extraction de silicates et d'autres minerais transformés. Ils sont notamment appliqués par les petites, moyennes et grandes entreprises de traitement des minerais pour concasser et broyer des minerais tels que l'or, l'argent, le cuivre, le plomb, le zinc, le nickel, le manganèse, le fer et le molybdène, ainsi que le calcaire, la barytine, le quartz, le graphite, le feldspath et le spath fluor.
| Modèle | Diamètre du cylindre (mm) | Longueur du cylindre (mm) | Modèle de moteur | Puissance (kW) | Volume effectif (m3) | Charge max. des barres (t) |
MBY0918 | 900 | 1800 | Y225M-8 | 22 | 0.9 | 2.4 |
MBY0924 | 900 | 2400 | Y250M-8 | 30 | 1.2 | 3.2 |
MBY1224 | 1200 | 2400 | Y280M-8 | 45 | 2.28 | 6.2 |
MBY1530 | 1500 | 3000 | JR125-8 | 95 | 5 | 13.5 |
| Modèle | Diamètre du cylindre (mm) | Longueur du cylindre (mm) | Modèle de moteur | Puissance (kW) | Volume effectif (m3) | Charge max. des barres (t) |
MBYg2130 | 2100 | 3000 | JR136-8 | 180 | 9 | 24.3 |
MBYg2136 | 2100 | 3600 | JR137-8 | 210 | 10.8 | 29.2 |
MBYg2430 | 2400 | 3000 | JR138-8 | 280 | 11.5 | 31.1 |
MBYg2732 | 2700 | 3200 | JR157-8 | 320 | 15.7 | 42.4 |
MBYg2736 | 2700 | 3600 | JR1512-8 | 380 | 17.7 | 47.8 |
MBYg2740 | 2700 | 4000 | TDMK400-32 | 400 | 20.4 | 55.1 |
| Modèle | Diamètre du cylindre (mm) | Longueur du cylindre (mm) | Modèle de moteur | Puissance (kW) | Volume effectif (m3) | Charge max. des barres (t) |
MBY3040 | 3000 | 4000 | JR157-8 | 440 | 26 | 70.2 |
MBY3245 | 3200 | 4500 | TDMK800-36 | 800 | 31 | 83.7 |
MBY3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 41.8 | 112.9 |
MBY3654 | 3600 | 5400 | TDMK-1600 | 1600 | 49.7 | 134.2 |
