Jeu de barres en aluminium cuivré

Demande de devis

WebSite: http://wirematerialsupply.fr/10-copper-clad-aluminum-busbar.html

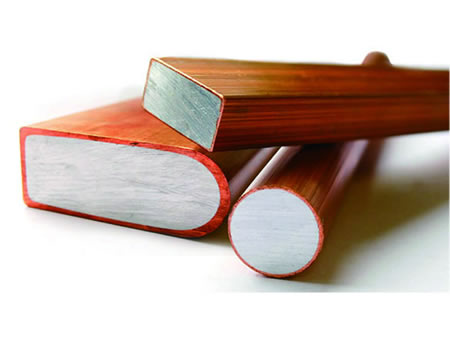

Le jeu de barres en aluminium cuivré consiste en un noyau solide d'aluminium de qualité électrique et d'une couche extérieure en cuivre de haute conductivité, qui est fabriqué à travers un processus de collage sous pression unique. Les jeux de barres en aluminium cuivré sont légers et abordables tout en conservant les propriétés d'une surface de jeu de barre en cuivre, ce qui fait de lui un alternatif pour le jeu de barres en cuivre.

Huawang peut fournir des jeux de barres avec une large gamme de section transversale pour répondre à vos exigences spécifiques.

Applications

Jeu de barres d'appareillage électrique pour la distribution de haute et basse tension (jeu de barre en aluminium cuivré)
Jeu de barres de haute et basse tension, jeu de barre combinateur, rail conducteur (jeu de barre en aluminium cuivré)
Enroulements de transformateurs et enroulements de réacteurs (fil plat d'aluminium cuivré)
Types variés de connecteurs bimétalliques en aluminium et en cuivre

Comparaison de la capacité de conducteur de courant entre le jeu de barres en aluminium cuivré et le jeu de barres en cuivre (dans un environnement de 35°C)

Épaisseur * Largeur (mm)	Capacité de charge du jeu de barres en aluminium cuivré (A)	Épaisseur de la couche de cuivre (mm)	Capacité de charge du jeu de barres en cuivre (A)
3*30	280	≥0.30	327A
3*40	320		373
3*50	400		470
3*60	445		518
3*80	540		627
3*100	705		819
4*30	320	≥0.40	370
4*40	425		494
4*50	530		617
4*60	638		740
4*70	684		795
4*100	850		988
4*120	1046		1217
4*135	1140		1325
5*30	345	≥0.50	400
5*40	458		533
5*50	573		666
5*60	688		800
5*70	773		899
5*80	840		977
5*100	1105		1284
5.5*140	1605	≥0.55	1867
6*30	369	≥0.60	429
6*40	490		572
6*50	594		716
6*60	739		859
6*70	860		1000
6*80	948		1102
6*100	1232	≥0.55	1433
6*120	1428		1660
6*140	1658		1928
8*30	435	≥0.80	506
8*40	545		633
8*50	788		916
8*60	841		978
8*80	1120		1304
8*100	1401	≥0.75	1630
8*120	1598		1858
8*135	1855		2157
8*140	1969		2289
10*20	425	≥1.00	494
10*40	735		855
10*50	785		913
10*60	943		1096
10*80	1256		1461
10*100	1572	≥0.95	1828
10*120	1886		2193
10*125	1968		2289
10*140	2125		2470
12*60mm	1020	≥1.20	1186
