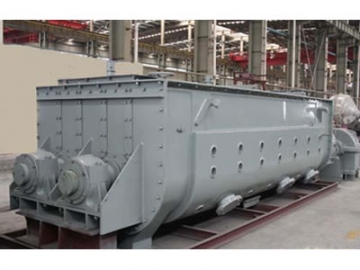

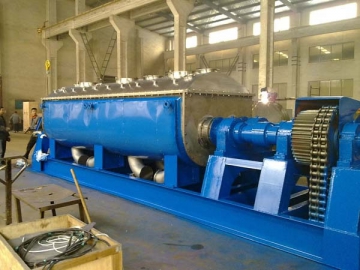

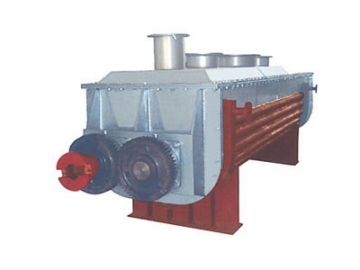

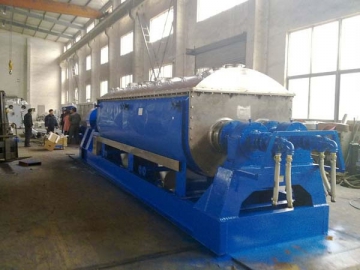

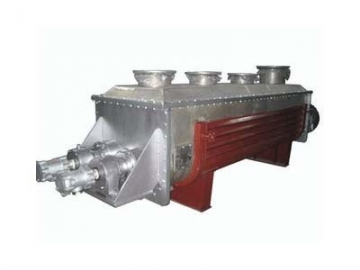

Le sécheur à pales creuses est adapté au séchage ou au refroidissement de la pâte, des particules, de la poudre, de la boue de matière. Il réalise le processus de séchage, de refroidissement, de chauffage, de stérilisation, de réactions et de combustion à basse température.

Les sécheurs à pales sont concentrés sur l'arbre creux. Le liquide chaud circule à travers la lame de l'arbre creux. La zone de transfert de chaleur efficace offre un volume très élevé. La plage de température du milieu chauffé est de -40 ℃ à 320 ℃.

Applications
Le sécheur à lames est appliqué dans les produits alimentaires, chimiques, pétrochimiques, colorants, la boue industrielle, etc. Le chauffage de transfert, de refroidissement et d'agitation permet d'effectuer l'opération suivante: combustion (basse température), refroidissement, séchage (récupération de solvant), chauffage (fusion), réaction et stérilisation.

Paramètres Techniques
Spécifications QJ3 QJ9 QJ13 QJ18 QJ29 QJ41 QJ52 QJ68 QJ81 QJ95 QJ110
Zone de transfert de chaleur m2 3 9 13 18 29 41 52 68 81 95 110
Volume effective m3 0.06 0.32 0.59 1.09 1.85 2.8 3.96 5.21 6.43 8.07 9.46
Gamme de vitesse de rotation r.m.p 15-30 10-25 10-25 10-20 10-20 10-20 10-20 10-20 5-15 5-15 5-10
Puissance kw 2.2 4 5.5 7.5 11 15 30 45 55 75 95
Largeur de la cuve mm 306 584 762 940 1118 1296 1474 1652 1828 2032 2210
Largeur totale mm 736 841 1066 1320 1474 1676 1854 2134 1186 2438 2668
Longueur de la cuve mm 1956 2820 3048 3328 4114 4724 5258 5842 6020 6124 6122
Longueur totale mm 2972 4876 5486 5918 6808 7570 8306 9296 9678 9704 9880
Distance de sortie et d'entrée de matière mm 1752 2540 2768 3048 3810 4420 4954 5384 5562 5664 5664
Hauteur au centre mm 380 380 534 610 762 915 1066 1220 1220 1220 1220
Hauteur totale mm 762 838 1092 1270 1524 1778 2032 2362 2464 2566 2668
Entrée de vapeur "n" (pouce) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
Sortie d'eau "o" (pouce) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2

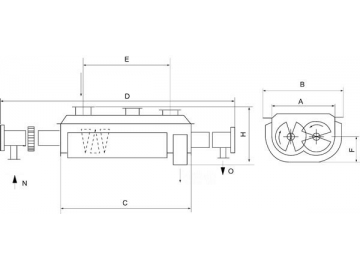

Schéma de Structure

Caractéristiques
1. La consommation de chaleur de la lame est faible: Aucune chaleur n’est réalisée par l'air en raison du chauffage indirect; il n'y a aucune couche d'isolation thermique avec la paroi extérieure du sécheur. Il consomme 1,2 kg pour évaporer 1 kg d'eau dans le cas du séchage de matières en suspension.
2. Le coût du sécheur à pales creuses est faible: Le volume effectif de l’unité offre un transfert thermique élevé, le temps de traitement est court, la taille du matériau est petite.
3. Large gamme de matériau à traiter: Matériel sensible à la chaleur et les matériaux à être transformés à haute température peuvent être traités dans différents milieux thermiques. Le milieu normal est: vapeur, huile thermique, eau chaude et eau de refroidissement. Il peut être à fonctionnement continu ou discontinu. Le produit est largement utilisé dans de nombreux domaines.
4. Faible pollution: Sans air, il est difficile de réaliser la poudre. Faible évaporation du solvant. Produit facile à traiter. En cas de matériel polluant ou de solvant à récupérer, il est préférable d’adopter une circulation scellée.
5. Faible coût de fonctionnement: 1 heure / jour. Un opérateur est suffisant pour l’exploitation normale du produit. La vitesse d'agitation est faible et la structure est raisonnable, ce qui conduit à une faible usure et un faible coût d'entretien.
