Connecteur rapide 180°
Le connecteur rapide 180 °, similaire au connecteur 90 °, est également un conduit de raccord populaire. Il est en nylon de qualité supérieure et présente la même plage de température que celui de 90 °. Cependant, en courte période, la température applicable de ce connecteur de câble peut atteindre 150 °C. L'approbation RoSH et sa grande performance d'auto-extinction permettent à ce connecteur rapide en nylon d'être adapté aux industries nécessitant des normes de sécurité et de protection environnementale élevées.
En tant que fabricant spécialisé de conduits et raccords électriques, nous pouvons produire le connecteur rapide 180 ° à filetage métrique, filetage PG et filetage G. N'hésitez pas à nous contacter à tout moment.
Spécifications du connecteur rapide 90 °
Matériel: Nylon
Couleur: Noir et gris
Degré de protection : IP68

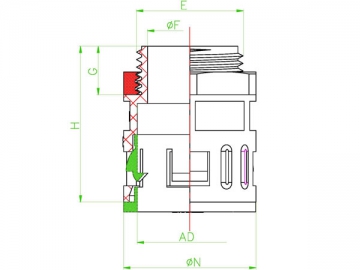

Paramètres techniques du connecteur rapide 180° (filetage métrique)
| Modèles | AD (mm) | E | F (mm) | G (mm) | H (mm) | N (mm) |
| 10.0 | M12×1.5 | 8.0 | 9.0 | 31.0 | 17.3 | |
| 13.0 | M16×1.5 | 11.7 | 9.0 | 31.0 | 20.4 | |
| 15.8 | M20×1.5 | 12.0 | 12.0 | 39.5 | 23.0 | |
| 21.2 | M20×1.5 | 16.7 | 13.0 | 42.0 | 29.0 | |
| 28.5 | M25×1.5 | 20.7 | 13.0 | 42.0 | 37.3 | |
| 34.5 | M32×1.5 | 25.3 | 12.0 | 44.0 | 43.0 | |
| 42.5 | M40×1.5 | 34.3 | 13.5 | 48.5 | 51.6 | |
| 42.5 | M48×2.0 | 39.0 | 15.0 | 51.0 | 51.6 | |
| 54.5 | M63×1.5 | 56.0 | 16.0 | 52.5 | 63.9 |
Paramètres techniques du connecteur rapide 180° (filetage PG)
| Modèles | AD (mm) | E | F (mm) | G (mm) | H (mm) | N (mm) |
| 10.0 | PG7 | 7.0 | 12.0 | 35.0 | 17.0 | |
| 13.0 | PG9 | 10.7 | 9.0 | 31.0 | 20.4 | |
| 15.8 | PG11 | 14.5 | 12.0 | 37.0 | 23.0 | |
| 21.2 | PG11 | 15.4 | 13.0 | 42.0 | 29.0 | |
| 17.2 | PG16 | 15.4 | 13.0 | 42.0 | 29.0 | |
| 28.5 | PG21 | 24.0 | 13.0 | 42.0 | 37.3 | |
| PG29 | AD34.5 | 30.0 | 15.0 | 51.0 | 44.0 | |
| 42.5 | PG36 | 41.5 | 15.0 | 51.0 | 51.6 | |
| 54.5 | PG48 | 51.7 | 16.0 | 52.5 | 63.9 |
Paramètres techniques du connecteur rapide 180° (filetage G)
| Modèles | AD (mm) | E | F (mm) | G (mm) | H (mm) | N (mm) |
| 10.0 | G1/4" | 7.0 | 12.0 | 35.0 | 17.0 | |
| 13.0 | G3/8" | 10.0 | 12.0 | 37.0 | 20.0 | |
| 15.8 | G1/2" | 15.5 | 12.0 | 37.0 | 23.0 | |
| 21.2 | G1/2" | 15.5 | 13.0 | 42.0 | 29.0 | |
| 28.5 | G3/4" | 21.0 | 13.0 | 46.5 | 34.0 | |
| 34.5 | G1" | 25.5 | 15.0 | 51.0 | 44.0 | |
| 42.5 | G1-1/4" | 35.2 | 15.0 | 51.0 | 51.6 | |
| 54.5 | G1-1/2" | 41.0 | 16.0 | 52.5 | 63.9 | |
| 54.5 | G2" | 52.0 | 16.0 | 52.0 | 63.9 |
