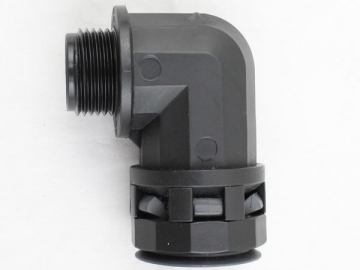

Connecteur rapide 90°
Notre connecteur rapide 90°, autrement connu sous le nom de raccords rapides, est en nylon de haute qualité. Il offre une large gamme de température allant de -40 ° à 115 ° C, et un haut niveau ignifuge de V2. En outre, ce connecteur à angle droit est conforme à la directive RoSH et se caractérise par d'excellentes performances d'auto-extinction. Pour cette raison, il est adapté aux industries ayant des normes exigeantes en matière de sécurité et de protection environnementale.
En tant que fabricant principal de raccords de conduits, notre connecteur rapide 90° est de couleur noire, mais nous pouvons également personnaliser la couleur en fonction de vos besoins. N'hésitez pas à nous contacter.
Spécifications du connecteur rapide 90 °
Matériaux : Nylon
Plage de température : -40℃- 115℃
Degré de protection : IP68 (avec joint)
Paramètres techniques du connecteur rapide 90° (filetage métrique)
| Modèles | AD (mm) | E | F (mm) | G (mm) | H (mm) | N (mm) | L (mm) |
| 10 | M12×1.5 | 10.0 | 11.0 | 33.5 | 17.0 | 34.0 | |
| 13 | M16×1.5 | 10.0 | 11.0 | 36.0 | 20.0 | 38.5 | |
| 15.8 | M20×1.5 | 14.0 | 11.0 | 40.5 | 23.0 | 43.5 | |
| 21.2 | M20×1.5 | 14.6 | 11.0 | 48.0 | 29.5 | 51.5 | |
| 28.5 | M25×1.5 | 18.8 | 12.0 | 56.0 | 37.0 | 59.0 | |
| 34.5 | M32×1.5 | 25.9 | 15.5 | 65.5 | 44.0 | 70.5 | |
| 42.5 | M40×1.5 | 32.6 | 19.5 | 73.5 | 52.0 | 81.0 | |
| 54.5 | M50×1.5 | 42.5 | 19.5 | 86.5 | 64.0 | 91.0 |
Noms relatifs
Raccords rapides | Connecteur à angle droit | Connecteur rapide coudé 90°
