Imagerie médicale SHOC-CS01

Arceau chirurgical mobile à capteur plan pour une imagerie chirurgicale mobile à faible dose de rayonnement

L’arceau chirurgical mobile à capteur plan SHOC-CS01 vous offre une qualité d’image exceptionnelle dans un format simple d’utilisation, idéal pour des diagnostics précis et rapides. Grâce à sa structure en C, vous bénéficiez d’une imagerie multi-angle, d’un diagnostic haute résolution et d’une manipulation fluide qui vous aide à prendre des décisions cliniques fiables plus rapidement.

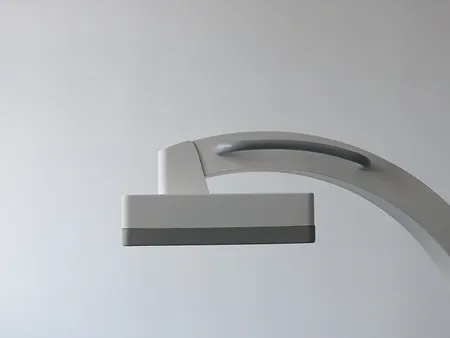

Conçu pour améliorer votre flux de travail, ce système est équipé d’un générateur haute fréquence qui émet des rayons X de haute qualité à forte pénétration, pour une imagerie claire et détaillée. Son capteur plan de 21 cm × 21 cm, plus grand que les amplificateurs de brillance traditionnels, utilise la technologie au silicium amorphe pour offrir une densité et une résolution spatiale supérieures, renforçant ainsi la précision chirurgicale.

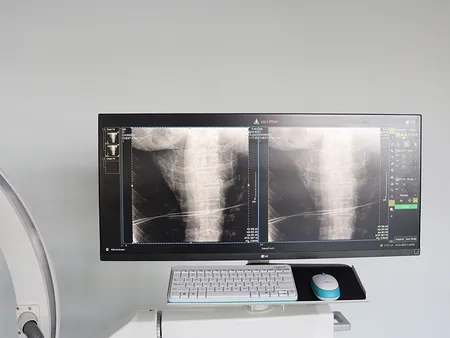

Pour les procédures longues, le tube à rayons X refroidi par huile et résistant à la chaleur assure une acquisition d’image constante. L’écran de 34 pouces permet d’afficher simultanément la vidéo en temps réel et les images de référence, ce qui accélère le diagnostic. Le système de contrôle à microprocesseur intègre l’auto-diagnostic et la protection automatique, avec une architecture double processeur garantissant la stabilité et la sécurité.

Son design à large ouverture vous offre plus de liberté pendant l’intervention. Il prend en charge le contrôle manuel, à pédale ou à distance, vous permettant de faire vos réglages depuis l’intérieur ou l’extérieur de la salle opératoire. Enfin, sa compatibilité DICOM 3.0 vous permet d’envoyer, de recevoir et d’imprimer facilement les images via un système PACS.

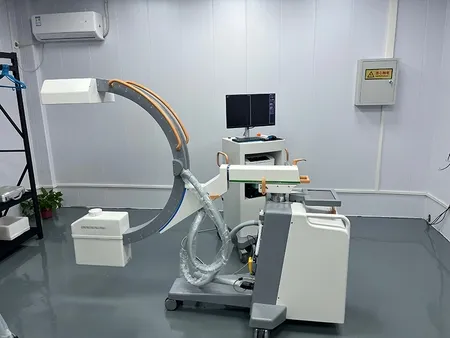

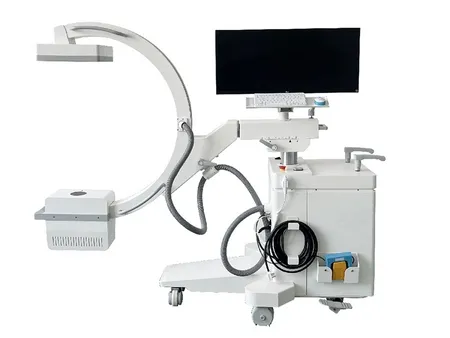

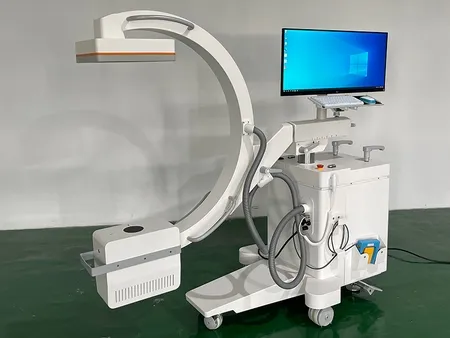

SHOC-CS01 Arceau chirurgical mobile avec capteur plan

L’arceau chirurgical mobile SHOC-CS01 à capteur plan détachable est un modèle très apprécié sur le marché, reconnu pour sa qualité d’image remarquable grâce à son capteur plan français Trixell et son tube à rayons X utilisant la technologie italienne IMD. Son détecteur au silicium amorphe haute performance garantit une imagerie claire et détaillée, en faisant un outil de confiance pour les professionnels de santé.

Le capteur d’image de 21 × 21 cm, doté d’un dépôt direct de césium, permet une imagerie de haute qualité à faible dose, avec une fréquence d’image allant jusqu’à 30 images par seconde, pour un rendu net en temps réel.

Pour ceux qui recherchent une fonctionnalité avancée, une version motorisée en option permet des mouvements entièrement automatisés de l’arceau, offrant un gain d’efficacité et de confort d’utilisation. Ce système est largement utilisé en orthopédie, neurochirurgie, traitement de la douleur et services d’urgence, où il contribue à améliorer la précision du diagnostic et les résultats des interventions.

Spécifications

Générateur haute fréquence (HF)

Tension : 120 kV
Puissance : 5 kW
Fréquence : 40 kHz

Mode fluoroscopique

Mode fluoroscopique : 40–120 kV, 0,5–5 mA (réglage manuel et automatique du kV)
Fluoroscopie pulsée : 40–120 kV, 0,5–5 mA
Fluoroscopie amplifiée (Boost) : 40–120 kV, 5–10 mA
Radiographie (photographie) : 40–120 kV, 1–250 mAs

Tube à rayons X

Anode rotative à double foyer : 0,3 mm / 0,6 mm, 100 mA
Capacité thermique : 800 kHU
Technologie IMD d’Italie

Détecteur

Marque : Trixell (France)
Plaque : A-Si TFT monocouche photodiode
Scintillateur : CsI
Largeur d’image transmise : 1024 (1344 en option)
Hauteur d’image transmise : 1024 (1344 en option)
Taille des pixels : 200 µm
DQE : 80 %
Profondeur de quantification : 16 bits
Alimentation : 24 V ±10 %
Transmission/communication d’images : câble Ethernet

Caractéristiques principales du détecteur:

Fonction de démarrage à froid
Stabilité du décalage valide jusqu’à 10 minutes
Prise en charge des images fluoroscopiques et radiographiques
Refroidissement passif
Transmission d’image haute vitesse via connexion Ethernet

Système d’imagerie

Réduction du bruit récursive à 5 niveaux
Gel d’image
Stockage de milliers d’images
Conversion et rotation des images
Affichage écran avec fonction de comparaison
Impression en un clic et impression du rapport d’imagerie
Port réseau compatible DICOM 3.0
Prise en charge de l’exportation de données au format DICOM 3.0
DAP (optionnel)

Spécifications des mouvements mécaniques

Déplacement vertical : 0–400 mm (électrique)
Déplacement horizontal : 0–200 mm (option électrique)
Rotation autour de l’axe horizontal : ±180° (option électrique)
Glissement sur le rail circulaire de l’arceau (option électrique)

Dimensions de l’arceau chirurgical mobile

Distance foyer–générateur d’image (SID) : 1000 mm
Profondeur de l’arceau : ≥ 650 mm
Dimensions du support mobile : 1800 × 800 × 1850 mm
Dimensions du système d’imagerie : 750 × 530 × 1680 mm

Configuration standard

Capteur plan : 1 unité
Générateur de rayons X : 1 unité
Station de travail avec écran LCD Dell 24" haute définition : 2 unités
Support mobile : 1 unité
Imprimante jet d’encre : 1 unité

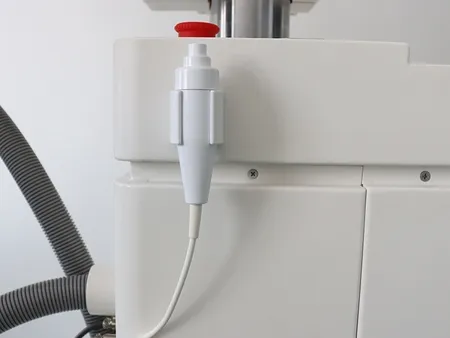

Frein d’exposition filaire : 1 unité
Frein d’exposition sans fil : 1 unité

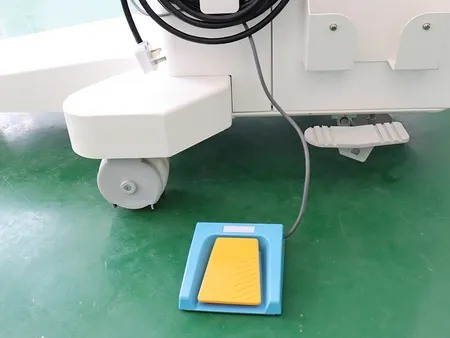

Pédale de commande pour fluoroscopie : 1 unité

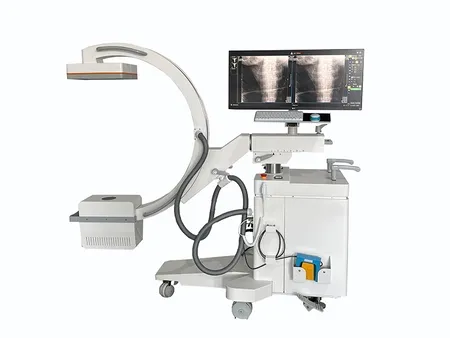

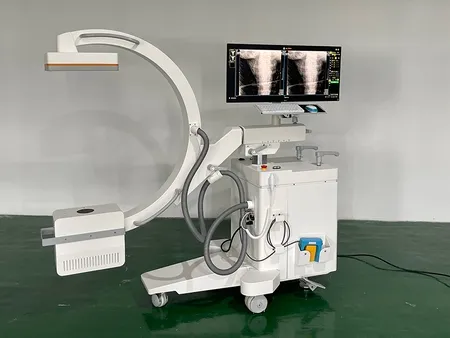

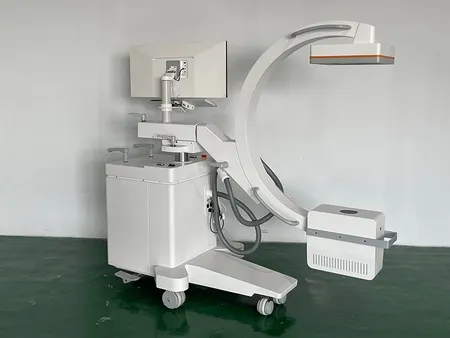

SHOC-5KW Arceau chirurgical mobile avec capteur plan

Vous avez besoin d’une imagerie claire et de haute résolution avec une faible dose de rayonnement ? L’arceau chirurgical mobile SHOC-5KW avec capteur plan est parfaitement adapté à l’orthopédie, à la neurochirurgie, à la gestion de la douleur et aux interventions d’urgence.

Son détecteur au silicium amorphe haute performance assure une qualité d’image exceptionnelle et des diagnostics d’une grande précision. Le capteur de 21 × 21 cm avec dépôt direct de césium (CsI) permet une imagerie à faible dose, avec une cadence allant jusqu’à 30 images par seconde — idéal pour une visualisation nette en temps réel et une précision optimale pendant les interventions chirurgicales.

Pensé pour fluidifier votre travail et améliorer les soins aux patients, ce système s’intègre parfaitement aux unités mobiles de fluoroscopie à rayons X, offrant une solution complète pour les applications vasculaires et chirurgicales.

Spécifications

Conditions ambiantes

Température ambiante : de 10 °C à 40 °C
Humidité relative : 30 à 75 %
Pression atmosphérique : 70 à 106 kPa

Générateur de rayons X

Modèle	SHOC-5KW	SHOC-15KW
Puissance de sortie (kW)	5	15
Courant en mode fluoroscopique (mA)	0.3-6.3	0.3-6.3
Courant en mode radiographique (mA)	0.1-100	0.5-150
Courant pulsé (mA)	32	32
Tension (kV)	40-125	40-125
Plage de mAs (mAs)	0.2-100	0.2-100
Plage de temps d'exposition (ms)	10-1600	10-1600

Tube à rayons X

Type d’anode : 5 kW = anode fixe, 15 kW = anode rotative
Taille du foyer : 0,3 mm / 0,6 mm
Vitesse de rotation de l’anode : 2800 tr/min
Capacité thermique de l’anode : 300 kHU
Capacité thermique de l’enveloppe : 1200 kHU

Détecteur à capteur plan

Taille : 21 × 21 cm
Technologie du détecteur : Silicium amorphe
Scintillateur : CsI
Résolution d’image : 2,5 lp/mm
Cadence maximale : jusqu’à 30 images/seconde
Pixels actifs : 1024 × 1024
Conversion A/N : 16 bits
Pas de pixel : 205 μm
Vitesse de capture rapide : l’image s’affiche à l’écran 0,8 s après l’exposition

Grille antidiffusion

Marque : JPI
Rapport : 10:1
Densité : 60 l/cm
Distance foyer-récepteur (SID) : 100 cm

Unité d’arceau chirurgical mobile

Distance SID : 1000 mm
Espace libre (tube à amplificateur de brillance) : 820 mm
Profondeur de l’arceau : 640 mm
Déplacement vertical : 0–400 mm (électrique)
Déplacement horizontal : 0–200 mm (manuel)
Inclinaison (planing) : ±15° (manuel)
Mouvement orbital : de -30° à 90° (manuel)
Rotation de l’arceau : ±180°

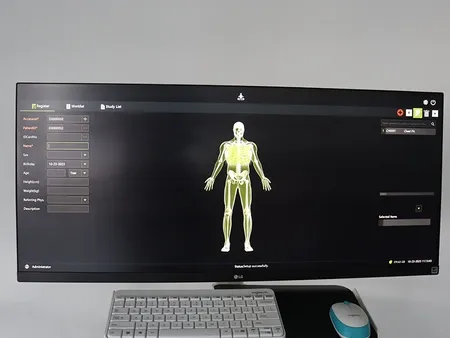

Station de travail & logiciel

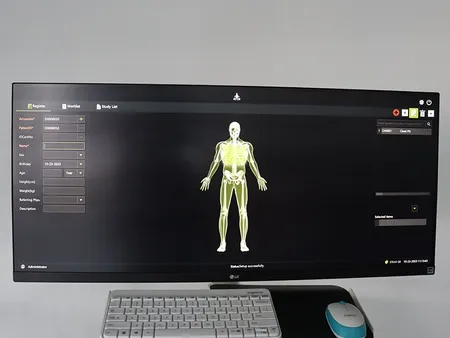

Écran : 1 moniteur LCD HD LG de 34"
Mémoire de l’ordinateur : stockage de 500 Go
Processeur : 2,7 GHz
Logiciel :
– Rotation fluide continue de l’image à 360°
– Inversion horizontale/verticale de l’image de référence
– Application de valeurs gamma variables
– Gel de la dernière image
– Sauvegarde des images aux formats JPG, DCM, RAW, etc.
– Compatibilité DICOM 3.0 (communication, stockage et transfert de données)

Vous recherchez un arceau chirurgical mobile haute résolution à faible dose de rayonnement pour améliorer la précision de vos examens ?Contactez-nous dès aujourd’hui pour trouver la solution adaptée à votre établissement.
