Collecteur JPH Himin JPH-50TX18Fiche technique du produit
Aperçu

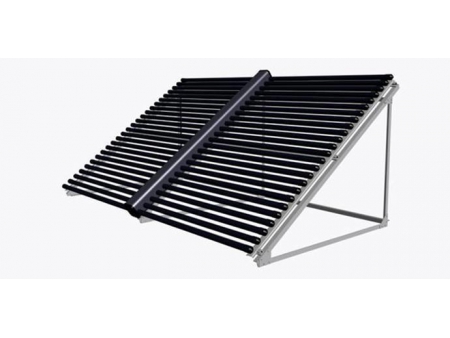

Le collecteur JPH Himin est composé de tubes sous vide à haut rendement. L'utilisation exclusive d'un absorbeur à revêtement sélectif cermet double pulvérisation très avancé donne aux tubes une absorbance de 0,94 à 0,96 et un coefficient d'émissivité de 0,04 à 0,06. Le tube en verre du collecteur contient de l'eau. Le collecteur est aussi équipé d'un support. La circulation d'eau se fait à l'intérieur de la tête de collecteur, des tubes et du réservoir de stockage d'eau. Ensemble, ces composants constituent un système direct, facilement utilisé dans les systèmes d'eau chaude solaires commerciaux et industriels.
Propriétés physiques | Caractéristiques | Vanne |
| Longueur/Diamètre externe du tube | 1800mm/58mm |
| Nombre de tubes | 50PCS |
| Longueur globale | 3672mm |
| Largeur globale | 2450mm |
| Surface absorbeur | 4.05㎡ |
| Surface d'ouverture | 4.71㎡ |
| Superficie brute | 7.6㎡ |
| Pression de service maximale | 0.1MPa |
| Poids, y compris l'eau | 337kg |
| Caractéristiques | Vanne |
| Tube sous vide | Verre borosilicaté 3.3 |
| Revêtement sélectif | Verre AlN/AIN-SS/Cu |
| Tube collecteur | SUS304/0.8mm |
| Enveloppe du collecteur | SPGC avec couleur/0.5mm |
| Collecteur d'entrée/sortie | DN25 |
| Isolation | Polyuréthane |
| Composants en caoutchouc | Caoutchouc de silicone EPDM |
| Cadre de montage | Acier galvanisé à chaud /4mm |
| Caractéristiques | Vanne |
| Efficacité | 0.66 (Surface d'ouverture) |
| Coefficient de déperdition de chaleur | 2.8W/(㎡·K) |
| Angle d'installation | 0-90° |
