Présentation du produit
Le capteur solaire à tubes en U Himin comprend un collecteur, des tubes à vide, des tubes en U, des cadres de montage et un support de fond pour tube. Il est souvent utilisé pour collecter la chaleur pour le chauffage de l'eau chaude sanitaire. Le collecteur peut être monté individuellement ou relié à un système de tuyauterie.

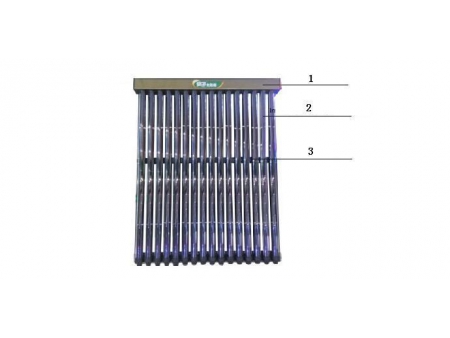

1.Collecteur    2.Tube à vide pour focalisation de lumière intérieure     3.Cadre

Caractéristiques
1. Le capteur solaire à tubes en U focalisation de la lumière intérieure utilise un tube à vide avec technologie de réflecteur intégrée et méthode de transfert thermique à travers les tubes en U. Il permet de réduire les pertes de chaleur et d'assurer une température de collecte plus élevée.
2. Les tubes à vide ne contiennent pas d'eau, donc pas de contamination de tubes ni de cassure de tuyaux. La technologie de chauffage du tube en U adoptée assure une augmentation rapide de la température. Ce système est fiable et efficace.
3. Il n'y a pas de restrictions sur la hauteur d'installation. Le fonctionnement est sous pression, et le grand débit vous offre une expérience de bain agréable et confortable.
4. Notre collecteur est de conception optimale et assure une excellente compatibilité avec les conceptions architecturales existantes.

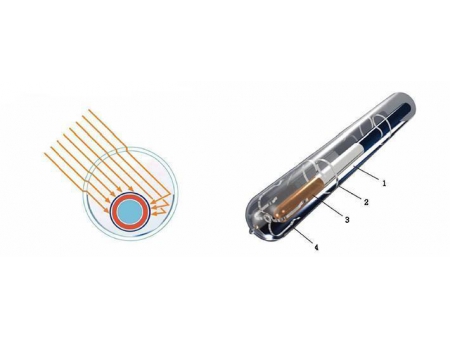

1.Réflecteur enduit    2.Tube externe φ84     3. Tube interne φ47     4.Attaches

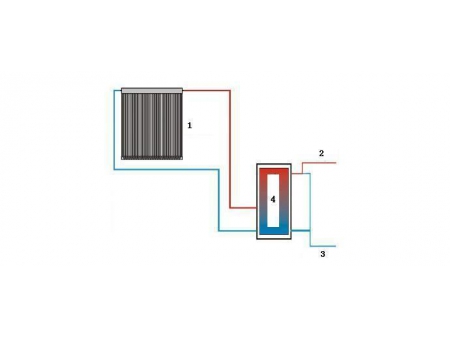

1.Collecteur   2.Eau chaude    3.Eau froide    4.Réservoir d'eau

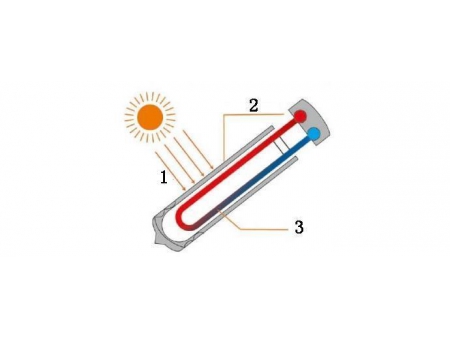

1.Lumière solaire    2.Tube sous vide    3.Tube en U

Principe de fonctionnement
La lumière du soleil brille sur la paroi extérieure du tube à vide ainsi que le miroir intégré qui la reflète encore sur la paroi externe du tube sous vide. La lumière solaire est ensuite absorbée par le tube à vide tout en verre et transformée en énergie thermique qui est ensuite transférée au tube en U via ventilateur afin de chauffer le milieu de transmission de chaleur du tube en U. L'énergie thermique est ensuite acheminée vers l'eau dans le réservoir.

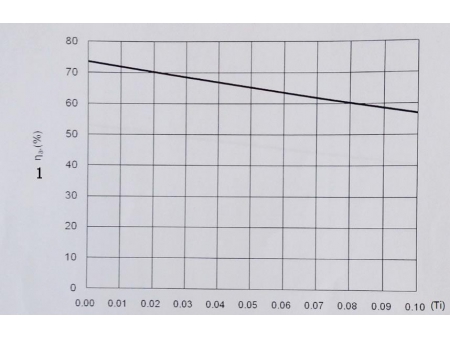

1.Efficacité instantanée

Equation de l'efficacité instantanée du capteur ηa = 0,736-1,659Ti *
Ti * = (ti-ta) / G
ti: Température d'entrée du fluide de travail, ℃
ta: Température ambiante, ℃
G: Irradiation quotidienne brute de la surface d'ouverture du capteur solaire, W/m²

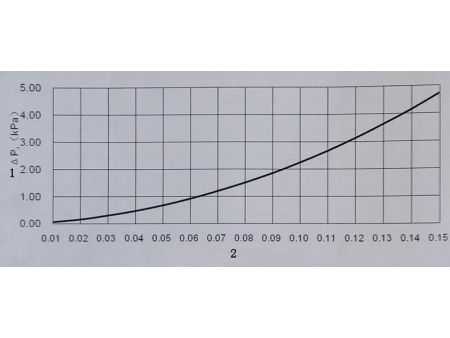

1.Chute de pression entre deux extrémités    2.Débit massique du fluide
