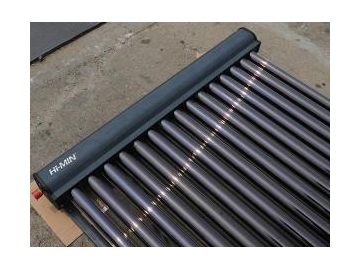

Capteur solaire à tubes en U HUJ1
Introduction du produit
Le capteur solaire à tubes en U Himin comprend un dispositif de chauffage, des tubes sous vide, un cadre en U, des cadres de montage et une grille inférieure pour tube. Il est généralement utilisé pour la collecte de la chaleur destinée au chauffage ou à l'eau chaude sanitaire. Le collecteur à tubes peut être monté individuellement ou relié à un système d'eau chaude. Ce tuyau collecteur solaire HUJ1 est l'un des nouveaux produits de l'année 2015.
Caractéristiques
1. Ce capteur solaire à tubes adopte un tube à vide et un procédé de transfert thermique à travers des tuyaux U pour réduire la perte de chaleur et assurer une température supérieure.
2. Les tubes à vide ne contiennent pas d'eau, donc pas de contamination, aboutissant à l'absence de temps d'arrêt inutile. La technologie du tube U utilisée permet une augmentation rapide de la température, ce qui rend le produit efficace et fiable.
3. Il n'y a pas de restrictions sur la hauteur de l'installation. Nous offrons différentes options de pression et un grand débit d'eau pour que votre expérience de bain soit confortable et agréable.
4. Notre collecteur est de conception optimale et assure une excellente compatibilité avec les conceptions architecturales existantes.
Structure du produit

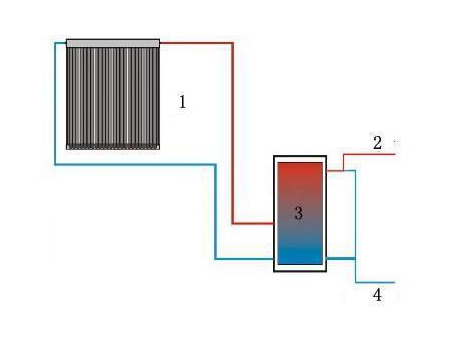

1. Collecteur 2. Eau chaude

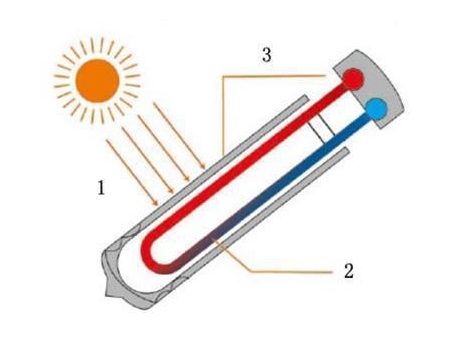

3. Eau froide 4. Réservoir d'eau1.Lumière solaire 2.Tube sous vide 3.Tuyau en U
Principe de fonctionnement
La lumière du soleil brille sur la paroi externe du tube à vide et est absorbée par le tube tout en verre. La lumière est ensuite convertie en énergie thermique qui est transférée au tube en U via un ventilateur, ce qui a pour but de chauffer le milieu de transmission thermique du tube U. L'énergie thermique est enfin transmise à l'eau contenue dans le réservoir.
Paramètres du tube sous vide
| Longueur (mm) | 2100 |
| Structure (mm) | Doubles tubes en verre |
| Diamètre externe du tube externe (mm) | 58 |
| Epaisseur du tube externe (mm) | 1.8 |
| Diamètre interne du tube interne (mm) | 47 |
| Epaisseur du tube interne (mm) | 1.6 |
| Matériel | Verre borosilicaté 3.3 |
| Taux de transmission solaire | ≥0.92 |
| Type de revêtement sélectif | AIN/AIN-SS/Cu |
| Coefficient d'absorption | ≥0.94 |
| Degré de vide (Pa) | ＜5.0×10-4 |
| Température maximale (℃) | 250~320 |
| Perte thermique (W/㎡·℃) | ≤0.5 |
| Pression nominale (Mpa) | 0.6 |
| Spécifications du capteur | HUJ1-15/2.1 | HUJ1-20/2.1 |
| Spécifications du tube à vide | Φ58×2100×14 | Φ58×2100×20 |
| Nombre de tubes à vide | 15 | 20 |
| Poids à vide | 67kg | 88.19kg |
| Dimensions globales (mm) | 2240×1254×155 | 2240×1614×155 |
| Capacité du capteur | 2.59L | 3.99L |
| Débit L/(min·㎡) | 0.6~1.2 | 0.6~1.2 |
| Type de capteur | Tube U en cuivre | Tube U en cuivre |
| Matériaux d'isolation | PU | PU |
| Milieu de travail | Propylène glycol ou de l'eau | Propylène glycol ou de l'eau |
| Pression nominale | 0.6MPa | 0.6Mpa |
| Superficie totale | 2.53㎡ | 3.33㎡ |
| Surface d'ouverture | 1.77㎡ | 2.37㎡ |
| Surface de l'absorbeur | 1.44㎡ | 1.92㎡ |
| Matériau de la coque | Aluminium | Aluminium |
| Matériau du cadre | Tôle d'acier galvanisé | Tôle d'acier galvanisé |
| Matériau de la contrepointe | Nylon | Nylon |
| Interface du capteur | Ecrou de couplage 3/4″ | Ecrou de couplage 3/4″ |
| Température maximale de travail | 240℃ | 240℃ |

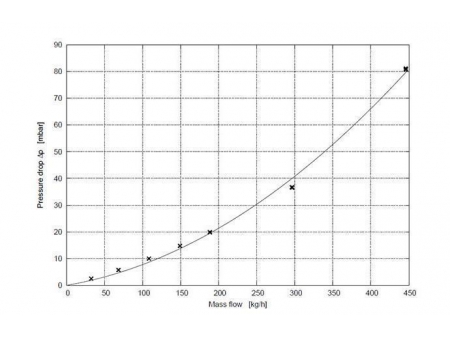

Courbe de relation entre la chute de pression de deux extrémités △p et le débit massique m.
