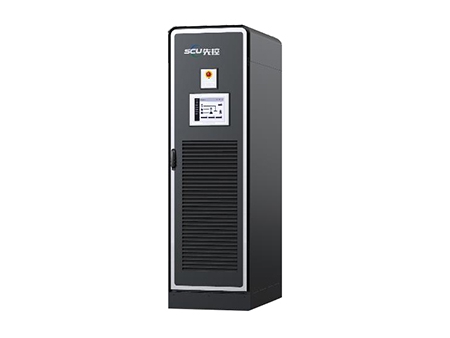

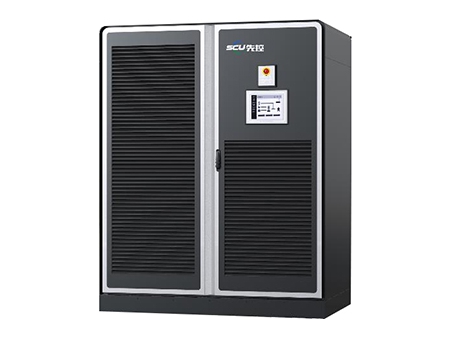

Système de Conversion de Puissance Hybride (PCS) avec Accès Solaire
Le système de conversion de puissance hybride (PCS) avec accès solaire se compose de modules de contrôle PV et d'un convertisseur bidirectionnel DC/AC. Les modules PV augmentent la tension produite par le panneau solaire pour le convertisseur bidirectionnel AC/DC ou pour charger la batterie. Le contrôleur PV dans les modules PV utilisera pleinement le point de puissance maximale (MPP) pour exploiter au maximum l'énergie solaire. Le convertisseur bidirectionnel AC/DC peut réaliser la conversion de puissance entre le DC et l'AC. De plus, il peut convertir l'AC en DC pour charger la batterie, et convertir le DC en AC pour alimenter les charges ou réinjecter dans le réseau. En outre, le système de conversion de puissance hybride avec accès solaire est facile à installer et à entretenir.
Module AC/DC Bidirectionnel
Le convertisseur bidirectionnel AC/DC peut effectuer la conversion de puissance entre le DC et l'AC. De plus, il peut convertir l'AC en DC pour charger la batterie, et convertir le DC en AC pour alimenter les charges ou réinjecter dans le réseau.
Commutateur de Transfert Statique
Le commutateur de transfert statique peut être basculé automatiquement en 10 ms. En conditions normales de fonctionnement, le commutateur est allumé. En cas de panne de l'alimentation principale, le commutateur s'éteint et le système de batterie passe en mode hors réseau pour alimenter les charges.
Système de Surveillance
Le système surveille chaque cellule de batterie individuelle et enregistre ses performances historiques.
Suivi du Point de Puissance Maximale (MPPT)
Les modules PV augmentent la tension produite par le panneau solaire pour le convertisseur bidirectionnel AC/DC ou pour charger la batterie. Le contrôleur PV dans les modules PV utilise pleinement le point de puissance maximale (MPP) pour exploiter au maximum l'énergie solaire.
Caractéristiques
- Modes multiples : connecté au réseau, hors réseau, ou hybrides sont disponible
- La technologie de contrôle à trois niveaux assure une sortie d'électricité de haute qualité
- Transformation en basse tension et compensation de puissance réactive.

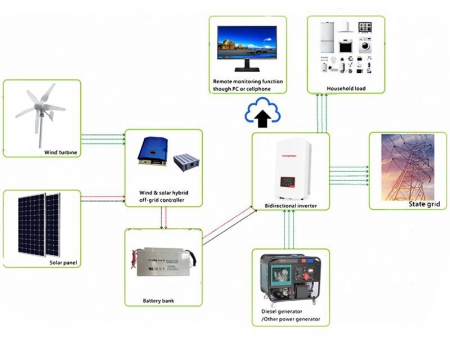

- Le système de micro-réseau composé de batteries, d'onduleur de stockage d'énergie et de panneaux solaires PV peut fournir une alimentation ininterrompue.
- Capacité de charge déséquilibrée à 100 % en fonctionnement hors réseau.
- Puissance de sortie nominale continue à 105 %.
- De nombreux onduleurs de stockage d'énergie peuvent être connectés en parallèle pour augmenter la capacité du système de batterie.
- Entrée AC ou DC acceptée pour maintenir le fonctionnement normal du système de batterie.
- Conception modulaire permettant la combinaison flexible des PCS de stockage d'énergie.
Spécificationss
| Modèle | ||||
| Paramètre PV | Plage de tension MPPT | DC200V～DC700V | ||
| Plage de tension à pleine puissance MPPT | DC370V～DC700V | |||
| Quantité de canaux MPPT | 1 | 2 | 3 | |
| Courant maximum par canal | 135A | |||
| Paramètre de la batterie | Plage de tension | DC580V～DC850V | ||
| Courant maximum de charge/décharge | 85A | 170A | 255A | |
| Paramètres AC connectés au réseau | Sortie | 3W N PE/3W PE | ||
| Puissance nominale | 50KW | 100KW | 150KW | |
| Tension nominale | AC 380V/400V | |||
| Courant nominal | 75A | 151A | 227A | |
| Plage de tension | -15%～ 10% | |||
| Fréquence nominale | 50Hz/60Hz | |||
| Plage de fréquence | ±2Hz | |||
| Plage de facteur de puissance | -0.9～ 0.9 | |||
| Harmoniques de sortie | ≤3%(puissance nominale) | |||
| Paramètres AC hors réseau | Sortie | 3W N PE/3W PE | ||
| Puissance nominale | 50KW | 100KW | 150KW | |
| Rated voltage | AC 380V/400V | |||
| Rated frequency | 50Hz/60Hz | |||
| Courant nominal | 75A | 151A | 227A | |
| Précision de la tension | 1% | |||
| Fréquence nominale | ±0.2Hz | |||
| Harmoniques de tension de sortie | 3%@ pleine charge linéaire | |||
| Capacité de charge déséquilibrée | 100% | |||
| Capacité de surcharge | 105%]: fonctionnement continu; (105% ~ 120%]: 10min; 120%): arrêt | |||
| Environnement | Température de fonctionnement | -20℃～ 55℃(>45℃ derating) | ||
| Température de stockage | -40℃～ 70℃(Sans batteries) | |||
| Humidité optimale | 0％ RH ～ 95％ RH，Sans condensation | |||
| Altitude de fonctionnement | 2000m；2000m ～ 4000m Derating | |||
| Bruit | ＜75dB | |||
| Autres | Communication | CAN/RS485 | ||
| Isolation | Transformateur d'isolation | |||
| Fonction | Commutation réseau/hors réseau | |||
| Indice de protection contre l'eau et la poussière (IP) | IP20 | |||
| Refroidissement | Climatisation | |||
| Efficacité maximale | 97.50% | |||
| Dimensions (L*P*H) | 600*1000*2000mm | 1200*1000*2000mm | 1400*1000*2000mm | |
| Poids | 550kg | 750kg | 850kg | |
