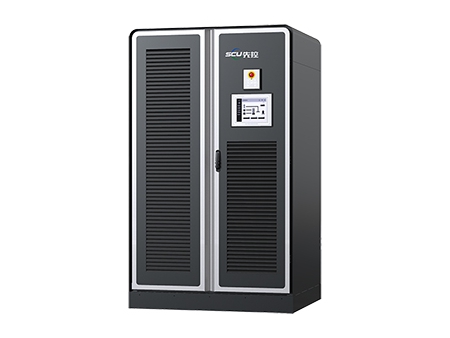

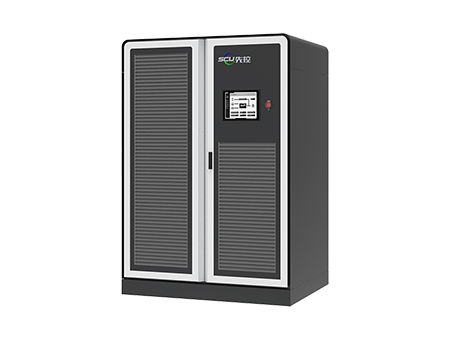

Le convertisseur bidirectionnel peut réaliser la conversion électrique entre DC et AC. Il peut convertir l'AC en DC pour charger la batterie et convertir le DC en AC pour alimenter les charges ou réinjecter l'énergie dans le réseau. Le système de conversion de puissance présente une technologie de contrôle numérique avancée qui aide à améliorer la stabilité du fonctionnement du système PCS. Il peut basculer entre les modes de décharge connectée au réseau, de charge connectée au réseau et de fonctionnement hors réseau. Le système de conversion d'énergie dispose d'une large gamme d'entrées de courant DC, ce qui lui permet de répondre aux besoins de charge et de décharge de différentes combinaisons de batteries. Le système PCS se caractérise par une conception modulaire en termes de structure et de puissance, ce qui permet des connexions flexibles des packs de batteries pour la même sortie de puissance. Toutes ces conceptions prolongent considérablement la durée de vie des batteries.

Module Convertisseur AC/DC

Le convertisseur bidirectionnel AC/DC peut convertir le DC en AC et l'AC en DC. De plus, il peut convertir l'AC en DC pour charger la batterie, et convertir le DC en AC pour fournir de l'énergie aux charges ou réinjecter l'énergie dans les réseaux.

Interrupteur de Transfert Statique

L'interrupteur de transfert statique automatique peut être basculé en 10 ms. En conditions de fonctionnement normales, l'interrupteur statique est activé. Lorsque l'alimentation principale échoue, l'interrupteur statique s'éteint immédiatement et le système de batterie passe ainsi en mode hors réseau pour alimenter les charges.

Système de Surveillance

Le système de conversion d'énergie surveille l'état de chaque cellule de batterie et enregistre les performances historiques de ces cellules.

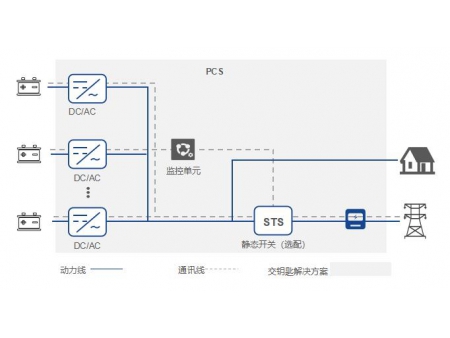

Topologie du Système

Caractéristiques

• Modes multiples : modes connectés au réseau, hors réseau, ou connectés/déconnectés du réseau sont disponibles.
• La technologie de contrôle à trois niveaux garantit une sortie d'électricité de haute qualité.
• Le système de convertisseur de puissance prend en charge les communications incluant RS485, CAN, Ethernet.
• Fonctions de basse tension : le système de micro-réseau composé de batterie, onduleur de stockage d'énergie, panneau solaire PV peut fournir une alimentation sans interruption.
• Capacité de charge déséquilibrée de 100% en fonctionnement hors réseau.
• Puissance de sortie nominale continue de 105%.
• De nombreux onduleurs de stockage d'énergie peuvent être connectés en parallèle pour augmenter la capacité du système de batterie.
• L'entrée AC ou DC est acceptable pour maintenir le fonctionnement normal du système de batterie.
• La conception modulaire permet la combinaison flexible du système de conversion d'énergie (PCS).

Spécifications
