Système de tubage à l’avancement (Forage avec tubages à l'avancement)
Le système de tubage à l’avancement, ou procédé de forage avec tubages à l'avancement (CwD), est un système qui allie deux processus complexes, à savoir le forage et le tubage, en les exécutant en même temps. Pendant le forage avec tubages à l'avancement, actionné par un marteau fond de trou, un taillant de pilotage central entraîne un taillant annulaire pour forer un trou suffisamment large pour qu'un tube de tubage puisse y glisser. Les processus de forage et de tubage sont par conséquent réalisés en même temps.
- Outils de forage polyvalents adaptés aux tubes de cuvelage de divers diamètres;
- Bonne tenue et fiabilité assurées par un matériau en acier allié de qualité supérieure et un procédé de fabrication CNC perfectionné;
- Economique grâce à la production en série.
Forage de puits d'eau, forage de puits géothermiques, pieux de fondation, prospection géologique, etc.
Permanent
- Au démarrage du forage, le taillant central entraîne le jeu d'anneaux pour forer un trou suffisamment large pour que le tube de tubage puisse y glisser.
- Lorsque vous atteignez la roche, inversez la rotation des outils et retirez le taillant central du trou en laissant la couronne dans le trou.
- Coulez le béton et passez aux étapes suivantes.
Récupération
- Au démarrage du forage, le taillant central entraîne le jeu d'anneaux pour forer un trou suffisamment large pour que le tube de tubage puisse y glisser.
- Lorsque vous atteignez la roche, inversez la rotation des outils et retirez le taillant central du trou, en laissant la couronne dans le trou.
- Tirez le tube de cuvelage à l'aide du jeu d'anneaux pendant la coulée du béton.

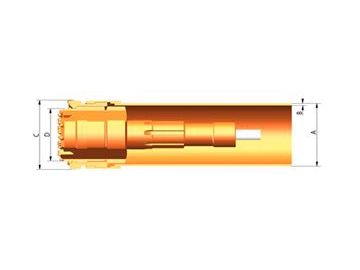

| A | B | C | D | E | |
| Diamètre extérieur | Épaisseur maximale | Diamètre extérieur | Diamètre intérieur | Diamètre maximal | Adapté au |
| Tube de cuvelage | Parois | Anneau du taillant | Anneau du taillant | Taillant pilote | marteau |
| (mm) | (mm) | (mm) | (mm) | (mm) | (pouces) |
| 114 | 8 | 126 | 87 | 85 | 3.5" |
| 127 | 10 | 138 | 95 | 94 | 3.5" |
| 139.7 | 5 | 160 | 116.5 | 115 | 4" |
| 152.4 | 5.5 | 170 | 126 | 124 | 5" |
| 168.3 | 5.5 | 190 | 142 | 140 | 5" |
| 177.8 | 7 | 200 | 153.5 | 152 | 6" |
| 193.7 | 5.5 | 220 | 167 | 165 | 6" |
| 219.1 | 6.5 | 246 | 190.5 | 188 | 6" |
| 273 | 8 | 303 | 240 | 238 | 8" |
| 323.9 | 10 | 350 | 282 | 280 | 10" |
| 406 | 12.7 | 442 | 350 | 345 | 12" |
| 508 | 12.7 | 545 | 450 | 445 | 18" |
| 560 | 12.7 | 595 | 500 | 495 | 18" |
| 610 | 12.7 | 645 | 550 | 545 | 18" |
Notre équipement de forage de roche peut être appliqué dans diverses industries pour exécuter des travaux de forage et de broyage de roche pour le creusement, le dynamitage, etc.
Nous proposons 4 séries d'outils de forage de roche : Outils de forage pour marteau hors trou, Outils de forage fond de trou (FDT), Trépans type racleur et Système d'ancrage autoforant.
