Résistance de Mise à la Terre du Neutre (NGR)
Armoires de Distribution Électrique

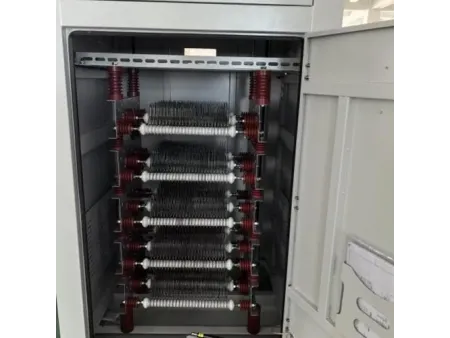

L’armoire à résistance de neutre de la série CABA-CNR est conçue pour les réseaux de distribution de 6 à 35 kV et assure la mise à la terre du point neutre. L’introduction d’une résistance de mise à la terre permet de limiter efficacement les surtensions transitoires dues aux arcs monophasés à la terre, de réduire les surtensions de service et de résonance, et de faciliter l’élimination rapide des défauts monophasés à la terre. Les éléments résistifs sont réalisés en alliages inoxydables importés ou locaux de haute qualité, offrant une bonne conductivité, une résistance stable, une résistance à la corrosion, aux hautes températures et à l’oxydation. Ces caractéristiques contribuent à la continuité de fonctionnement, à la longévité du système et à des conditions d’exploitation maîtrisées.
Largement utilisée dans les réseaux de distribution urbains par câbles, les grandes entreprises industrielles, les usines, les aéroports, les ports, les métros et autres réseaux de distribution essentiels, ainsi que dans les systèmes d’alimentation auxiliaires des centrales électriques.
DL/T 780-2001, GB 6450, DL/T 620-1997, GB/T 16927.1, GB 1208, GB/T 4208, IEEE 32
| Modèle | Tension nominale du système (kV) | Courant de tenue de courte durée (A) | Durée de la tenue de courant (s) | Résistance nominale (Ω) |
| | 6.3 | 100 | 10 | 36.40 |
| | 6.3 | 200 | 10 | 18.20 |
| | 6.3 | 400 | 10 | 9.09 |
| | 6.3 | 600 | 10 | 6.06 |
| | 10.5 | 400 | 10 | 15.16 |
| | 10.5 | 600 | 10 | 10.10 |
| | 10.5 | 800 | 10 | 7.57 |
| | 10.5 | 1000 | 10 | 6.06 |
| | 35 | 1000 | 10 | 20.20 |
| | 35 | 2000 | 10 | 10.10 |
- Altitude : Ne dépassant pas 4000 m.
- Température ambiante : –40 °C à 65 °C.
- Humidité relative : ≤95% à 25 °C.
- Lieu d’installation : L’atmosphère doit être exempte de gaz ou vapeurs chimiquement corrosifs et de poussières explosives.
- Fréquence du réseau : 48–52 Hz (pour systèmes 50 Hz) ou 58–62 Hz (por systèmes 60 Hz).
- Environnement d’utilisation : Convient aux installations intérieures et extérieures.
- Déplacement du point neutre : En conditions normales, le déplacement du neutre ne doit pas dépasser 3 % de la tension de phase en service.
Remarque : pour des conditions de fonctionnement particulières, préciser les exigences lors de la commande.
