Câble isolé conducteur en aluminium 35kV Manufacturer

Câble isolé conducteur en aluminium 35kV

Demande de devis

À propos de: http://tongdacable.fr/2-7-aluminum-conductor-insulated-cable.html

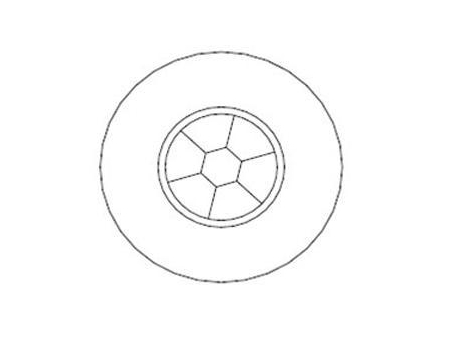

Le câble isolé conducteur en aluminium 35kV revêtu XLPE se caractérise par un conducteur compact rond composé de brins en aluminium bloqués ou non. Il adopte un revêtement en polyéthylène réticulé (XLPE) de couleur noire ou grise, avec des caractéristiques spéciales résistant à l’électricité et aux rayons UV.

Comme le XLPE est un matériau thermodurcissable, le câble isolé permet un fonctionnement continu jusqu'à 90 °C tout en offrant une capacité plus élevée par rapport aux matériaux thermoplastiques.

Les câbles en aluminium isolés sont généralement appliqués dans les transmissions aériennes, les distributions d'énergie primaire, et les réseaux de moyenne tension situés dans les zones urbaines et boisées. Ces câbles aériens représentent d’excellentes options techniques et économiques pour les sociétés du monde entier grâce au faible coût de fabrication et à la facilité d'installation.

Section transversale	Nombre de fils	Diamètre du conducteur	Diamètre total	Charge minimale de rupture	Poids approximatif	Résistance maximale CC à 20°C	Courant admissible 90°C
[mm²]		[mm]	[mm]	[kgf]	[kg/km]	[Ohm/km]	[A]
70	19	9.7	25.7	928	620	0.443	270
95	19	11.5	27.5	1259	732	0.32	329
120	19	12.9	28.9	1591	830	0.253	381
150	19	14.2	30.2	1988	937	0.206	432
185	37	16.2	32.2	2452	1083	0.164	497
240	37	18.4	34.4	3182	1290	0.125	589
300	37	20.7	36.7	3977	1502	0.1	674
