Câble isolé conducteur en aluminium 25kV

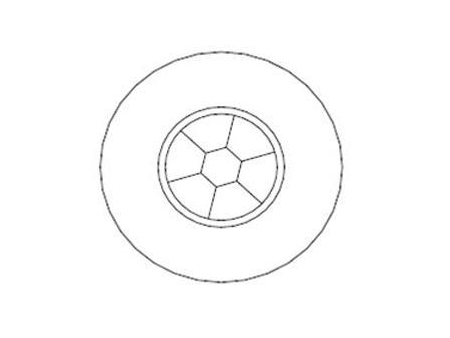

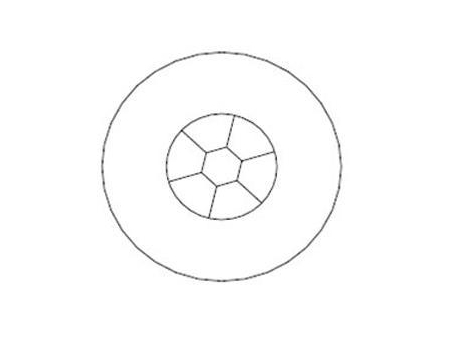

Le câble isolé conducteur en aluminium 25kV se caractérise par un conducteur compact rond composé de brins en aluminium bloqués ou non. Il adopte un revêtement en polyéthylène réticulé (XLPE) de couleur noire ou grise, avec des caractéristiques spéciales résistant à l’électricité et aux rayons UV.
Comme le XLPE est un matériau thermodurcissable, le câble isolé conducteur en aluminium 15KV permet un fonctionnement continu jusqu'à 90 °C tout en offrant une capacité plus élevée par rapport aux matériaux thermoplastiques.
Les câbles en aluminium isolés sont généralement appliqués dans les transmissions aériennes, les distributions d'énergie primaire, et les réseaux de moyenne tension situés dans les zones urbaines et boisées. Ces câbles aériens représentent d’excellentes options techniques et économiques pour les sociétés du monde entier grâce au faible coût de fabrication et à la facilité d'installation.
| Section transversale | Nombre de fils | Diamètre du conducteur | Diamètre total | Charge minimale de rupture | Poids approximatif | Résistance maximale CC à 20°C | Courant admissible 90°C |
| [mm²] | [mm] | [mm] | [kgf] | [kg/km] | [Ohm/km] | [A] | |
| 35 | 7 | 7.1 | 15.7 | 464 | 235 | 0.868 | 186 |
| 50 | 7 | 8.2 | 16.8 | 663 | 305 | 0.641 | 224 |
| 70 | 19 | 9.7 | 18.3 | 928 | 370 | 0.443 | 280 |
| 95 | 19 | 11.5 | 20.1 | 1259 | 460 | 0.32 | 343 |
| 120 | 19 | 12.9 | 21.5 | 1591 | 560 | 0.253 | 397 |
| 150 | 19 | 14.2 | 22.8 | 1988 | 650 | 0.206 | 450 |
| 185 | 37 | 16.2 | 24.8 | 2452 | 770 | 0.164 | 519 |
| 240 | 37 | 18.4 | 27 | 3182 | 960 | 0.125 | 617 |
| 300 | 37 | 20.7 | 29.3 | 3977 | 1155 | 0.1 | 712 |
