Pompe submersible

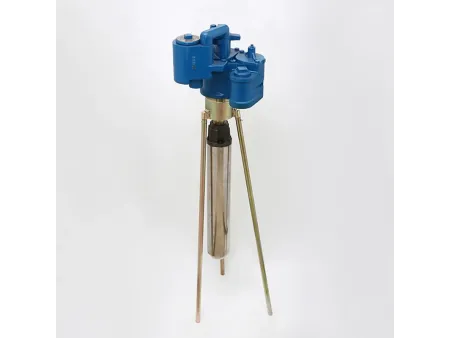

La pompe submersible DESEINOR constitue l’unité motrice pour le transfert de carburant dans les systèmes de stockage des stations-service. Composée d’une tête de pompe, d’un corps de pompe et de conduites de raccordement, elle fournit une haute pression de refoulement ainsi qu’une grande capacité de débit, répondant aux exigences du ravitaillement pressurisé en station et améliorant significativement l’efficacité du transfert de carburant.
Spécifiquement conçue pour relever les défis liés au transfert longue distance et en hauteur, elle permet de prévenir efficacement la cavitation dans les environnements à haute altitude et haute température. L’intégralité de la pompe submersible est construite selon un principe antidéflagrant, garantissant la sécurité du fonctionnement électrique dans les installations de distribution de carburant.
| Modèle | ||||
| Marquage antidéflagrant – tête de pompe | ExdⅡB T4 Gb | |||
| Marquage antidéflagrant – corps de pompe | Ex s ⅡB T4 Ga | |||
| Indice de protection – tête de pompe | IP55 | |||
| Indice de protection – corps de pompe | IPX8 | |||
| Débit maximal | 380L/min | |||
| Hauteur manométrique maximale | ≥40m | |||
| Tension nominale | 220V/50Hz | 220V/60Hz | 380V/50Hz | 380V/60Hz |
| Courant nominal | ≤11.4A | ≤12 | ≤4.1A | ≤4.5A |
| Puissance nominale | 1.5kW | |||
| Vitesse nominale | 2850r/min | 3400r/min | 2850r/min | 3400r/min |
| Mode de fonctionnement | S1 | |||
| Niveau sonore | ≤68dB(A) | |||
| Interface filetée de sortie | Filetage femelle NPT 2” | |||
| Valeur de capacité de démarrage | 45μF, 450VAC | _ | ||
La pompe est conçue, fabriquée et testée conformément aux normes ci-dessous, et certifiée antidéflagrante (Certificat n° CE 18.4038X) :
- GB3836.1-2010 Atmosphères explosives – Partie 1 : Dispositifs – Exigences générales
- GB3836.2-2010 Atmosphères explosives – Partie 2 : Protection par enveloppe antidéflagrante « d »
- GB3836.3-2010 Atmosphères explosives – Partie 3 : Protection par sécurité renforcée « e »
- GB3836.9-2014 Atmosphères explosives – Partie 9 : Protection par encapsulation « m »
- GB22380.1-2008 Exigences techniques de sécurité pour la protection contre les explosions dans les stations de remplissage de carburant – Partie 1
- Exigences techniques relatives à la protection contre les explosions des distributeurs de carburant
- IEC60079-33:2012 Atmosphères explosives – Partie 33 : Protection spéciale « S »
- Norme interne Q/ZMD08-2020 relative aux pompes submersibles pour hydrocarbures
- Température ambiante : de –20 °C à 40 °C
- Humidité relative : de 30 % à 90 %
- Pression atmosphérique : de 80 kPa à 110 kPa
- Conformité atmosphères explosives :
- Corps de pompe : adapté aux environnements de gaz explosifs Zone 0
- Tête de pompe : adapté aux environnements de gaz explosifs Zone 1
- Conditions d’installation : zone sans vibrations ni chocs mécaniques importants
- Qualité de l’air ambiant : absence de gaz corrosifs ou de vapeurs susceptibles d’endommager l’isolation
- Cycle de service : fonctionnement continu (type S1)
- Vitesse maximale autorisée : ≤ 3600 tr/min
