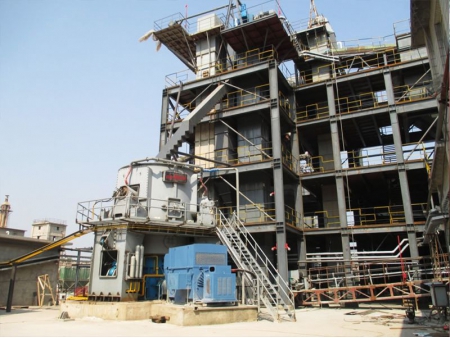

Broyeur vertical à matières premières
Le broyeur vertical à matières premières est un broyeur à galets doté d'une haute efficience de broyage. Grâce à son principe de broyage innovant, il réduit la consommation de 20 à 30% en comparaison aux broyeurs à boulets. Plus la teneur en humidité des matériaux alimentés est haute, plus ce broyeur pendulaire peut économiser de l'énergie.
Le broyeur vertical à matières premières est doté d'une haute capacité de séchage, comme il emploi les gaz usées chaud du four à ciment pour le séchage des matériaux. Il peut assurer le séchage et le broyage de mélange de matières premières d'une humidité allant jusqu'à 15%.
Le broyeur de matières premières vertical est doté d'une organisation du traitement simplifiée, aussi sa structure est compacte. Notre broyeur vertical gamme PFRM combine le concassage, le séchage, le broyage, la séparation et le convoyage. Aussi il ne nécessite pas d'équipement additionnel tel qu'un sécheur, un séparateur de poudre et un élévateur. C'est pourquoi l'espace d'installation et d'atelier du broyeur vertical PFRM ne représente respectivement que 70% et 50-60% de ceux du broyeur à boulets.
Notre broyeur vertical à matières premières produit peu de bruits et de poussières. Comme la meule et que les cylindres de broyage n'entrent pas directement en contact les uns aux autres, le bruit opératoire est de 20 à 25db plus faible que celui du broyeur à boulets. Le système de broyage à pression négative totalement fermé assure un environnement propre et sans poussière.
Grâce à ses faibles pertes d'usure, les matériaux broyés subissent une faible pollution métallique. Les pertes d'usure métalliques sont seulement de l'ordre de 5-10g/t.
Les cylindres de broyage supporte l'usage alternatif des deux extrémités, ce qui double leur durée de vie et réduit le coût des opérations. La maintenance est également très pratique.
Le mélange de matières premières pour ciment broyé est doté de composants chimiques stables et d'une distribution uniforme de la taille des particules, ce qui facilite la production de frittafe de clinker de ciment.
| Modèles | PFRM53.4 | PFRM38.4 | PFRM36.4 | PFRM34.4 | PFRM32.4 | PFRM28.3 | PFRM27.3 | PFRM25.2 | PFRM22.2 | PFRM17.2 | PFRM14.2 |
| Diamètre de meule (mm) | 5300 | 3800 | 3600 | 3400 | 3200 | 2800 | 2700 | 2500 | 2200 | 1700 | 1400 |
| Quantité de cylindres de broyage | 4 | 4 | 4 | 4 | 4 | 3 | 3 | 2 | 2 | 2 | 2 |
| Puissance installée (kW) | 3600 ~4000 | 2000 ~2500 | 1800 ~2240 | 1600 ~1800 | 1400 ~1600 | 800 ~1250 | 800 ~1000 | 710 ~900 | 400 ~500 | 200 ~250 | 132 ~155 |
| Puissance du séparateur de poudre (kW) | 200 | 132 | 110 | 90 | 90 | 75 | 55 | 45 | 30 | 15 | 11 |
| Taille d'alimentation (mm) | ≤100 | ≤85 | ≤80 | ≤70 | ≤70 | ≤70 | ≤65 | ≤70 | ≤50 | ≤40 | ≤40 |
| Humidité du mélange en entrée ( ％) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Résidus (finesse de matériel broyé de 80µm) (%) | 12~14 | 12~14 | 12~14 | 12~14 | 12~14 | 12~14 | 12~14 | 12~14 | 12~14 | 12~14 | 12~14 |
| Humidité de matériel déchargé (％) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Indice de broyabilité de mélange de matières premières (Wi) | 7.5~13 | 7.5~13 | 7.5~13 | 7.5~13 | 7.5~13 | 7.5~13 | 7.5~13 | 7.5~13 | 7.5~13 | 7.5~13 | 7.5~13 |
| Productivité (t/h) | 330~510 | 185~280 | 170 ~260 | 140 ~210 | 125 ~190 | 85 ~130 | 78 ~120 | 60 ~90 | 40 ~65 | 22 ~33 | 13 ~20 |
