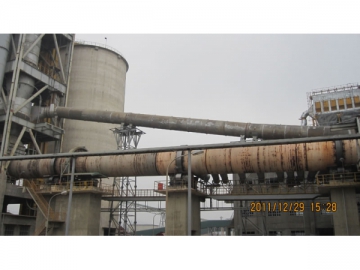

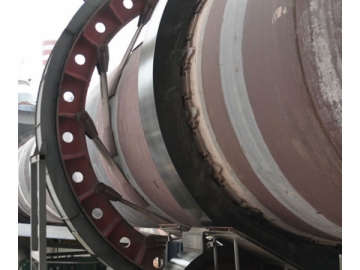

Equipement principal de calcination du clinker, le four rotatif pour ciment est utilisé dans les industries chimique, métallurgique, etc. L'innovation technologique a permis d'équiper cefour pour cimenteries d'un système hydraulique comptant parmi les plus performants au monde, ainsi que d'autres dispositifs de pointe tels que pompe plongeante et valve de contrôle haute précision, dispositif d'étanchéité hautes performances, etc.

Un dispositif de contrôle visuel de la calcination est installé à l'extrémité du four de calcination, également équipé d'un écran fluorescent de simulation et d'un scanner infrarouge situé dans la zone de calcination renvoyant les données obtenues directement à l'ordinateur de contrôle. Tous ces équipements modernes permettent le suivi direct du traitement, pour une utilisation sûre et pratique ; nos modèles de fours pour clinker sont ainsi plus performants que les modèles classiques : turnover 3 à 5% plus rapide, pour un débit 5 à 10% plus important et une consommation de chauffage réduite de 15%.

Caractéristiques techniques 1 - Four rotatif ciment

Dimensions (m)			Φ2.8/2.5×44	Φ3.2×52	Φ3×48	Φ3.2×50	Φ3.3×50	Φ3.5×54	Φ4×60	Φ4.2×60
Capacité (t/jr)			300	600	700	1000	1200	1500~1800	2500	3000
Degré d'inclinaison (%)			3.5	3.5	3.5	3.5	4	4	4	3.5
Nombre de supports			3	3	3	3	3	3	3	3
Type roue de blocage			Mécanique	Mécanique ou hydraulique	Mécanique ou hydraulique	Hydraulique	Hydraulique	Hydraulique	Hydraulique	Hydraulique
Vitesse rotation		Principale t(r/min)	0.445-2.22	0.676-3.38	0.676-3.38	0.36-3.57	0.36-3.57	0..39-3.9	0.41-4.07	0.4-4
Vitesse rotation		Auxiliaire (tr/h)	4.75	9.36	9.36	6.5	5.61	7.66	8.2	8.16
Transmission principale	Moteur	Puissance (kw)	55	100	100	160	160	220	315	400
		Plage de régulation (tr/min)	~1000	~1500	~1500	~1500	~1500	~1000	~1000	100~1000
		Tension (V)	440	440	440	440	440	440	440	440
	Réducteur	Rapport (%)	49.63	49.63	49.63	40	40	28	22.4	31.5
	Générateur tachymétrique	Gamme de mesure（tr/min）	0~2000	0~2000	0~2000	0~2000	0~2000	0~2000	0~2000	0~1000
Transmission auxiliaire	Moteur	Puissance (kw)	4	7.5	7.5	15	11	18.5	22	30
		Plage de régulation（tr/min）	1440	970	970	1460	1460	970	1470	1470
		Tension (v)	380	380	380	380	380	380	380	380
	Réducteur	Rapport (%)	40.44	14	14	31.5	31.5	45	45	45
Poids (t)			177	213	213	280.6	317	341	434	532

Caractéristiques techniques 2 - Four rotatif ciment

Dimensions (m)			Φ4.3×64	Φ4.3×66	Φ4.8×72	Φ4.8×74	Φ5×74	Φ5.2×78	Φ5.6×87	Φ6×95
Capacité (t/jr)			3500	3200	5350	5000	6000	6000	8000	10000
Degré d'inclinaison (%)			4	4	3.5	4	4	4	4	4
Nombre de supports			3	3	3	3	3	3	3	3
Type amortisseur			Hydraulique	Hydraulique	Hydraulique	Hydraulique	Hydraulique	Hydraulique	Hydraulique	Hydraulique
Vitesse rotation		Principale (tr/min)	0.4-4.0	0.4-3.99	0.36-4.56	0.35-4	0.35-4	0.4-4	max4.23	max5
Vitesse rotation		Auxiliaire (tr/h)	7.93	9.9	8.65	8.52	7.58	8.76	8.7	9.2
Transmission principale	Moteur	Puissance (kw)	400	420	710	630	710	800	800	950×2
		Plage de régulation (tr/min)	100~1000	1000	80~1000	1500	87.5~1000	100~1000	100~1000	100~1000
		Tension (v)	440	440	660	660	660	660	660	660
	Réducteur	Rapport (%)	31.5	35.526	26.812	42.226	26.812	26.646	23.901	26.646
	Générateur tachymétrique	Gamme de mesure（tr/min）	0~2000	0~2000	0~1000	0~2000	0~2000	0~2000	0~2000	0~2000
Transmission auxiliaire	Moteur	Puissance (kw)	30	37	55	55	55	90	90	132
		Plage de régulation (tr/min)	1470	1480	1480	1480	1480	1480	1480	1490
		Tension (v)	380	380	380	380	380	380	380	380
	Réducteur	Rapport (%)	45	35.745	46.844	28	45	35.795	35.795	35.795
Poids (t)			562	599	854	854	894	990	1201	1580
