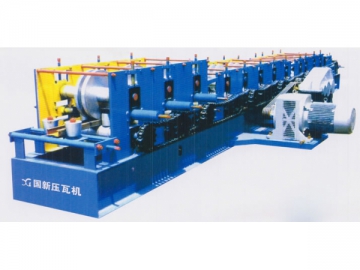

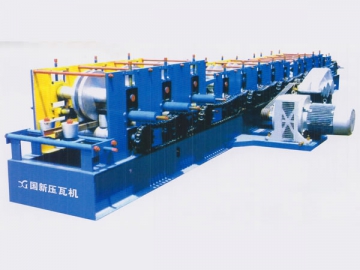

Machine de profilage (Pannes C/Z/U)
Ce produit a été abandonné et retiré de nos rayons.
Nos machines de profilage pour la fabrication de pannes C, Z et U sont toutes semblables les unes aux autres quant il s'agit de conception et de fonctions. Nous pouvons concevoir et fabriquer les machines en fonction de votre demande de personnalisation. Nous allons utiliser la machine de profilage panne C pour vous présenter nos machines à rouleaux.
Paramètres techniques
Taille de la machine (L×l×H): 7600×950×1000mm
Puissance de l'équipement de profilage: 11Kw
Puissance du groupe hydraulique: 11Kw
Matériau de rouleau et processus: Acier à roulement GR15; forgeage et recuit
Matériau du châssis: Poutre en acier 320 de forme I
Mode de nivellement: Nivellement avec 5 canaux inférieurs et 4 canaux supérieurs, assurant la planéité.
Mode de formation du rouleau: Double motif de formage assurant la précision de la forme et de la taille.
Epaisseur du matériau: 1.5mm-3mm
Largeur de panne C: 80mm-300mm
Vitesse: 8-9m/min
Avantages: Le nouveau manchon en acier de type joint bout à bout pour l'ajustement offre une exploitation solide, rapide et facile. La machine de profilage possède des propriétés remarquables pour le réglage, le poinçonnage, la découpe rapide, etc.

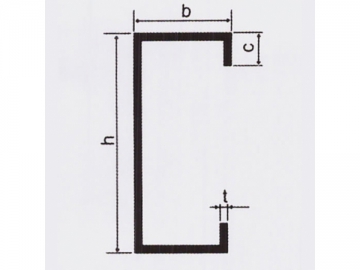

- c: Longueur latérale, b: Longueur latérale, h: Hauteur, t: Epaisseur
Caractéristiques
1. La machine de profilage pour pannes C est composée de dérouleur, niveleur, dispositif de poinçonnage, profileuse à galets, dispositif de découpe, unité de puissance hydraulique, et de système de contrôle d'ordinateur. Elle utilise des scies volantes pour le poinçonnage automatique, assurant un fonctionnement facile.
2. Cette ligne de profileuse peut réaliser des pannes en acier ultra-minces de forme C, avec des processus très simplifiés et une meilleure efficacité de production.
3. La machine de profilage peut produire toutes sortes de profilés à épaisseur uniforme. Elle peut également fabriquer l'acier de section formé à froid à partir de matériaux différents.
4. La machine à rouleaux adopte un ensemble de rouleaux pour produire des pannes C dans diverses spécifications de feuille de bobinage simple.

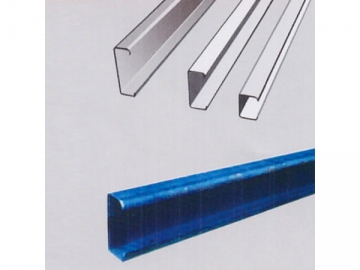

Spécifications de la panne C
| Modèles | Taille de section (mm) | Distance entres les trous (mm) | |||
| h | b | b | t | ||
| C80 | 80 | 40 | 15 | 2.0-3.0 | -- |
| C100 | 100 | 50 | 20 | 2.0-3.0 | 40 |
| C120 | 120 | 50 | 20 | 2.0-3.0 | Ajustable |
| C140 | 140 | 50 | 20 | 2.0 - 3.0 | Ajustable |
| C160 | 160 | 60 | 20 | 2.0-3.0 | Ajustable |
| C180 | 180 | 60 | 20 | 2.0-3.0 | Ajustable |
| C200 | 200 | 60 | 20 | 2.0-3.0 | Ajustable |
| C220 | 220 | 70 | 20 | 2.0-3.0 | Ajustable |
| C250 | 250 | 70 | 20 | 2.0 - 3.0 | Ajustable |
| C300 | 300 | 80 | 20 | 2.0-3.0 | Ajustable |
Note: Les pannes C peuvent également être fabriquées conformément aux demandes des clients. (Centre de perforation)
