Câble à fibre optique blindé (pour l'industrie de pétrole)
Le câble à fibre optique gainé à brin en acier est constitué de fibre nue, de gaine de blocage d'huile et de l'eau, de tube sans soudure en acier inoxydable et de double couches de fils d'acier. En raison de cette conception unique, ce câble optique peut être utilisé dans les plates-formes pétrolières, les oléoducs, les mines et dans les industries chimiques, pour détecter les températures et les contraintes-déformations.
Au cours de ces dernières années, ce type de câble à fibre optique blindée est devenu un câble de détection très respecté dans les domaines susmentionnés.
Si vous êtes intéressés par nos produits, n'hésitez pas à nous contacter.
Caractéristiques du produit
1. Notre câble à fibre optique avec gaine à brin d'acier offre des performances supérieures mécaniques, environnementales et de transmission.
2. Il utilise un tube en acier inoxydable pour une protection parfaite de la fibre nue.
3. La double couche de gaine à brins d'acier permet une haute résistance à la traction, une résistance à l'écrasement et une haute résistance à la torsion. Ceci permet au câble de capteur pour champ pétrolier ou capteur d'exploitation minière de résister à de nombreux types d'environnements sévères, assurant ainsi une transmission idéale du signal.
4. Ce câble à fibre optique à brin d'acier dispose d'une excellente conception d'étanchéité, assurant une excellente résistance à la corrosion électrochimique, à l'eau et à l'huile.
Certification
RoHS REACH

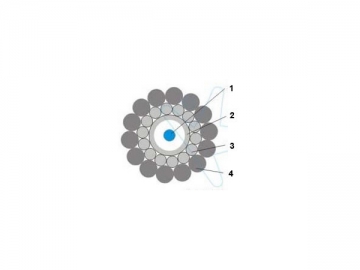

Structure du produit
1. Fibre nue
2. tube sans soudure en acier inoxydable
3. barre d'acier interne
4. barre d'acier externe
Caractéristique géométrique du câble à fibre optique blindé
| Type de câble | Φ6.2 | |
| Dimension du câble (mm) | 6.2±0.2 | |
| Diamètre du tube en acier inoxydable sans soudure (mm) | Diamètre interne | 1.9±0.1 |
| Diamètre externe | 2.5±0.1 | |
| Diamètre de la barre d'acier galvanisé (mm) | Couche interne | 0.7 (14 brins) |
| Couche externe | 1.0 (14 brins) | |
Propriétés mécaniques du câble à fibre optique blindé
| Résistance à la traction (N) | ≥1960 |
| Résistance à l'écrasement (N/100mm) | ≥3000 |
| Force de choc (J) | 0.75 |
Caractéristiques de la fibre
| | Monomode | Multi-mode | |
| 9/125 | 50/125 | 62.5/125 | |
| 1310/1550(nm) | 850/1300(nm) | 850/1300(nm) | |
| Atténuation maxi des pointes (dB/km) | ≤0.10/1.2 | ≤3.5/1.5 | ≤3.5/1.5 |
| Bande passante minimale (MHZ-KM) | -- | ≥400/400 | ≥160/500 |
| Plage de température（℃） | -40℃ ~ 200℃ | ||
Noms relatifs
Câble optique | Câble à fibre optique blindée | Câble à fibre optique à brin d'acier
